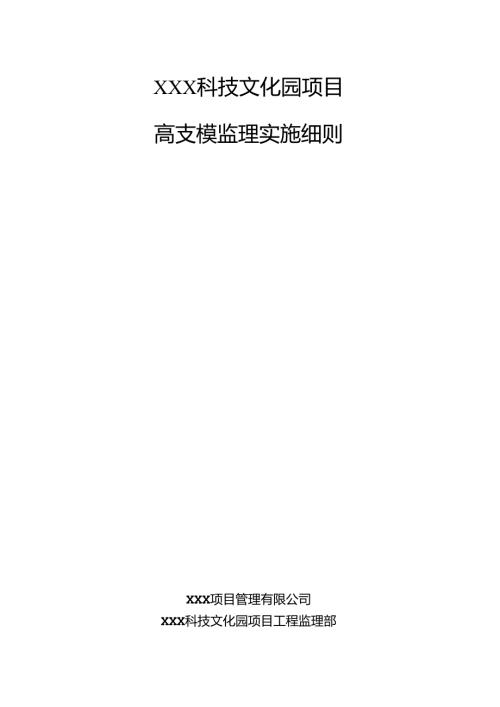

XXX科技文化园项目高支模监理实施细则.docx

XXX科技文化园项目高支模监理实施细则XXX项目管理有限公司XXX科技文化园项目工程监理部年月曰1 .工程概况12 .编制依据13 .高支模工程的专业特点及其技术、质量标准23 .1专业工程特点24 .2工程技术、质量标准44 .监理工作范围及重点45 .监理工作流程56 .监理工作控制要点及目标66.1监理工作控制要点66.2监理工作目标127.监理工作方法与措施127.1监理工作方法127.2监理措施145、建筑工程施工质量验收统一标准(GB50300-2013)6、建筑施工脚手架安全技术统一标准(GB51210-2016)7、混凝土模板用胶合板(GB/T17656-2008)8、建筑机械使用安全技术规程JGT33-20129、施工现场临时用电安全技术规范JGJ46-200510、建筑施工临时支撑结构技术规范JGI300-201311、建筑施工扣件式钢管脚手架安全技术规范JGJ130-201112、混凝土结构工程施工质量验收规范GB50204-201513、混凝土结构施工规范(GB50666-2011)14、建筑施工安全检查标准(JGI59-2011)15、建筑施工模板安全技术规程(TGJ162-2008)16、危险性较大的分部分项工程安全管理规定(住房城乡建设部令37号)17、住房城乡建设部办公厅关于实施<危险性较大的分部分项工程安全管理规定有关问题的通知(建办质20xx31号)18、关于印发XXX省危险性较大的分部分项工程安全管理规定实施细则的通知(建质20xx162号)19、OXX市住房和城乡建设局关于进一步加强危险性较大的分部分项工程安全管理的通知(六建质函20xx707号)20、危险性较大的分部分项工程专项施工方案编制指南(建办质20xx48号)21、建筑施工升降机安装、使用、拆卸安全技术规程(JGJ215-2010)22、施工现场机械设备检查技术规程（JGJ160-2016）23、建设工程监理规范（GB50319-2013）24、建设工程安全生产管理条例25、建筑工程施工强制性条文实施指南（第二版）26、建设工程模板支撵系统施工安全监督管理导则（建质2009254号）3.高支模工程的专业特点及其技术、质量标准3.1 专业工程特点根据住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知建办质（20xx）31号，模板工程属“危险性较大的分部分项工程范围”，其中搭设高度8m及以上，或跨度18m及以上，或施工总荷载15kNm'及以上，或集中线荷载20k11V及以上的为超过一定规模的危险性较大的分部分项工程。施工单位应当在危险性较大的分部分项工程施工前编制专项施工方案。专项施工方案应当由施工单位技术负责人审核签字、加盖单位公章，并由总监理工程师审查签字、加盖执业印堂后方可实施。超过一定规模的危险性较大的分部分项工程还需组织专家论证。1#厂房高支模范围包括二层所有结构梁板，二层梁板顶标高为8.00Omm,支择面为±0.000回填土，支撑高度为8.0m,超过8.Om属超过一定规模危险性较大分部分项工程。二层结构梁截面主要为350*80Omm（跨度最大8.9m）、300*800mn（跨度最大14.6m）、350*900mm、300*70Omm等，结构板厚度为120mm。-"rJ-c2u1.一：匚厂厂二八V-厂-«W匚N1.'2£_一-;!二广1-月广:-A-rr-1.OeM÷1.e。6:f2#厂房高支模范围包括：层所有结构梁板，：层梁板顶标高为8.OOOmm,支撑面为±0.000回填土,支撑高度为8.0m,超过8.Om属超过一定规模危险性较大分部分项工程。二层结构梁截面主要为350*800Inm（跨度最大8.9m）.300*800rnn（跨度最大14.6m）、350*90Omm、300*70On1.m等,结构板厚度为120mm。综合楼高支模范围A-B/3-5轴，.层模板支撑面标高8.07m,撑面为±0.000回填土，支撞高度为8.07m,超过8.Om属超过一定规模危险性较大分部分项工程。高支模支撑系统易失稳坍塌，易发生重、特大事故。3.2工程技术、质量标准工程技术、质量标准按建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)及建筑施工模板安全技术规范(JGJ1.62-2008)验收。4.监理工作范围及重点进场材料验收、测量、放线、基础验收、现场监检满堂架和模板的搭设，并对其进行验收、对模板及支撑系统拆除进行监测。重点是现场检测满堂架和模板的搭设，井对其进行验收、对模板及支撑系统拆除进行监测。5.监理工作流程（以流程图形式表示）高支模施工监理工作流程:6.监理工作控制要点及目标6.1. 监理工作控制要点：（1）,准备阶段监理工作控制要点：a）建设工程高支撑模板系统施工前应由施工单位编制专项技术方案。专业技术方案必须经施工企业的技术和安全负贡人审批、签字并加盖企业技术和安全部门的公章；超危大工程专业技术方案报监理工程师，总监理工程师审核批准，并报建设单位同意后，由施工单位组织专家论证，方案论证通过后，才能组织实施。b）高支择模板系统的钢支撑的设计应符合现行国家标准钢结构设计规范。C）高支捺模板系统的专业技术方案应包括模板及其支撑系统的设计、搭设及拆出、混凝土浇筑方法和浇筑过程观测及安全控制要求等方面内容。d）高支撑模板系统技术方案的编写应根据国家和行业的有关规定、标准，结合工程和企业的实际情况进行，并应遵循以下原则：专业技术方案应有计算书，计算书应包括施工荷载计算，模板及其支撑系统的强度、刚度、稳定性、抗倾覆等方面的验尊，支承层承载的验算。模板及支撑的设计应考虑下列各项荷载:模板及其支架自重：新浇筑混凝土自重；钢筋H重；施工人员及施工设备荷载；泵送混凝土产生的施工荷载。对已重夏使用多次的模板，支撑材料，应作必要的强度测试，技术方案应以材料强度实测值作为计算依据。技术方案应有支撵平面布置图，模板及其支撑的立面图和剖面图，节点大样等施工图。（2）、施工过程阶段监理控制要点：a）施工管理控制要点：3）施工单位应明确高支撑模板系统施工现场安全贡任人，负责施工过程的安全管理工作。施工现场安全责任人应在高支模搭设、拆除和混凝土浇筑前向作业人员进行质量、安全、技术交底，并将书面交底记录交监理站备案。（2）高支择模板系统施工应按经审批的专项技术方案进行，专项技术方案未经原审批部门同意，任何人不得修改变更。（3）支模立柱基础必须坚固，按设计计算要求严格控制支架沉降量。支架的压缩变形值或弹性挠度，不得超过相应的结构计算跨度的1/1000。立柱的支承面是泥土地面时，应采取排水措施，并应在平整、夯实后加设满足承载力要求的垫块支承立柱。（4）支模分段或整体搭设安装完毕，经企业技术和安全负责人或其书而委托人主持分段或整体检查合格，报项目监理机构，由监理单位组织相关单位进行联合验收，经验收合格后方能进行钢筋安装。（5）高支撑模板系统施工现场应搭设工作梯，作业人员不得从支撵系统爬上爬下。（6）支模搭设、拆除和混凝土浇筑期间，无关人员不得进入支模底下，并由安全员在现场监护。（7）混凝土浇筑时，施工单位应派专职安全员观察模板及其支撑系统的变形情况，发现异常现象时应立即暂停施工，迅速疏散人员，待排除险情并经施工单位安全责任人检查，报监理工程师同意后方可更工。（8）监理工程师对高支撑模板系统施工技术方案的实施和各安全措施的落实情况进行检查，发现问题应及时发出监理工程师通知，通知施工单位限期整改；施工单位整改完毕后，将整改情况书面报送监理站备案。（9）对出现下列情况之一者，监理工程师应责令施工单位停工整改，红检合格后方可继续施工：施工单位未编制高支撑模板技术方案或将未经审批的技术方案交付现场施工。高支撑模板施工存在重大安全隐患。（3）、满堂式支架搭设控制要点a）模板支架搭设在基础混凝土底板上，钢管立柱底部应设垫木和底座。b）地基处理按方案内容将场地整平压实（压实度0.95）,铺筑28E碎石后平铺工字钢，工字钢于地面空腔用方木填实。按场地情况设置排水沟，防止支架基础受雨水浸泡。C）高支模工程支撑系统所选用的钢管、扣件材质，必须符合规范、标准要求，严禁使用锈蚀、变形、断裂、脱焊、螺栓松动或其它影响使用性能构造缺陷的材料。d）高支模工程支撑系统所采用扣件式钢管搭设时，必须符合规范、标准以及方案的要求。e）搭设支架前用石灰弹出支架搭设线，根据现场情况确定支架搭设高度并确定顶托高度。f）为了确保支架的整体性，底托下宜铺设5cm*20Cm垫木。g）为了确保支架受力整体性，梁支架搭设方法应采用满堂支架法，横向和斜向采用钢管，且顶层支架全部用钢管连接。h）考虑到支架预压后会产生一定的变形，施工单位应按方案内容设置预拱度按1/1000-3/1000起拱。i）支架搭设应按方案内容的施工荷载计算、立杆计算、立杆地基承载力计算、支架计算、模板及其支撑系统的强度、刚度、稳定性、抗倾覆以及支承层地面的承载力的验弊书布足数量，且按高大模板的支架图、支撑平面图、立面图和剖面图及节点大样施工图连接，并连接牢靠。（4）、模板安装的控制要点：a）施工单位测量工程师应根据设计图纸提供的梁底标高，对支架上托进行找平测量，并考虑梁的预拱度按设计要求调整好纵坡、横坡,再报监理工程师反核。b）墙、柱模板采用18厚涂膜胶合板，施工单位应按设计施工图纸及工期要求制作相应的模板数量，模板制作、安装质量应符合下表要求：模板制作质量标准检查项目允许偏差（三）检查方法板面平整12m靠尺塞尺检查模板高度+3、-5用钢尺检查模板宽度+0、-1用钢尺检查对角线长±5对角线拉线直尺检查模板边平直3拉线用直尺检查模板翘曲1./1000放在平台上，对角拉线用直尺检查孔眼位置±2用钢尺检查模板安装质量标准项目允许偏差（mm）检验方法规范规定企业标准轴线位置53钢尺检查底模上表面标高±5±4水准仪或拉线、钢尺截面内加1口基础±10±8钢尺检查柱、墙、+4,5±3钢尺检查层高占1#不大于5m64经伟仪或吊线、钢尺大于5n86经伟仪或吊线、钢尺相邻两板表面高低22钢尺检查表面平整度532m靠尺和塞尺检查说明：检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值（5）、模板、支架拆除的控制要点：a）梁板模板拆除执行拆模申请制度，根据同条件试块强度来判断能否拆模。混凝土强度必须达到下表强度后，施工单位需经监理工程师同意后方可拆除。梁板底模拆除时的混凝土强度要求构件类型构件跨度（m）达到设计的混凝土立方体抗压强度标准值的百分率（%）板2250>2,8275>8100梁、拱、壳W8275>82100悬臂构件100b）拆除
