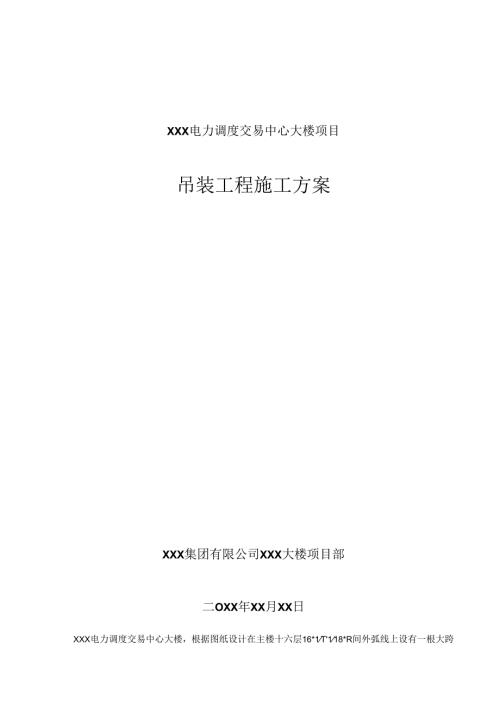

XXX电力调度交易中心大楼项目吊装工程施工方案XXX集团有限公司XXX大楼项目部二OXX年XX月XX日一、工程概况4二、总体吊装布署4三、吊装进度计划安排5四、施工准各5五、支撑脚手架的设计计算与搭设8六、四层支撑楼面的补强与卸栽措施26七、GHJ-9制作单元的划分29八、GHJ-9吊装30九、GHJ-9焊接33十、质量保证措施34H*一、安全保证普施34一、工程篥况XXX电力调度交易中心大楼，根据图纸设计在主楼十六层16*1T'118*R间外弧线上设有一根大跨度转换桁架,该桁架跨度29.60m、高5.0m、重60.238t（扣两端腹杆柱净重48.568t）,其所有杆件均为500*50011m箱型断面、壁厚25mm,材质为Q345GJ-D级钢。GHJ-9位置示意图二、总体吊装布署由右弧形箱型杆件无法加工制作,经与设计院协商弧形转换桁架其上下弦杆改由£根折线组成，折线与弧线的矢高误差可满足设计要求，首先从图纸设计上保证杆件加工制作的可行性。由于GHJ9在场外加工厂制作，考虑运输及现场的吊装条件，为保证制作与安装的质量，经反复研究，桁架制作单元除平面转折点上卜弦杆与腹杆、两端腹杆柱与上卜弦杆在工厂加工成型外,其它杆件均在工厂加工成散件进场。比较整体加装与分成散件吊装的利弊，整体吊装必须等主体施工到十七层后方可开始吊装，施工中十六层16'R和三角形区域必须留设施工缝分两次施工，影响主楼总体施工进度：而分成收件吊装可在十五乂柱混凝土浇筑完成后即可开始吊装，保证十五、I-六层I6'R轴三角形区域与其它部位主体结构同步施工，避免留设施工健二次施工所增加的难度,当然支撑脚手架应提前事先搭设，以保证吊装工作的提前进入，综上所述,GHJ-9的吊装决定采用塔吊分成散件吊装三、吊装进度计划安排时间工作安排8月15日下弦杆吊装、就位、平面位置及标高校正、临时固定、中间验收8月16日垂直立杆及部分斜腹杆吊装、就位、平面位置及标高校正、临时固定、中间验收、随蔽焊缝焊接8月170剩余斜腹杆吊装、就位、平面位置及标高校正、临时固定、中间验收8月18日上弦杆支擦杆的搭设、吊装、就位、平面位置及标高校正、临时固定、中间验收：GHJT于检与焊前总体验收8月19-8月31日GHJ-9焊接及完工验收四、施工准备1、技术准备：积极组织技术人员在熟悉施工图纸的基础上抓媵做好钢构件二次设计工作，及时交送设计院审核并应必须得到设计院的认可。二次设计对构件的接头形式、制作及吊装单元的划分等均应充分考虑运输、吊装的可行性与合理性,以保证安装的峡利进行.组织人狗编制科学、合理的吊装施工方案,加强技术交底工作，做到统一操作方法、统一质量要求、统一验收标准。2、现场准符：事先安排人员搭好支撑脚手架，铺好脚手板、张设好平网与密目网。支撑脚手架的搭设要仃足够的强度、刚度与稳定性，水平杆件上标高正好是桁架下弦底标高，组拼装时桁架应考虑按2%。起拱。脚手架搭设前应先在楼而上弹出桁架位置线，确保支撑脚手架搭设位理准确。3、资源准备：劳动力需用计划根据GHJ-8的吊装经验，对GHJ-9吊装其人员组织具体安排如下：人员组织机构与分工明细序号姓名职务职责与分工1安装总指挥负货GHJ-9安装过程中现场指挥与协调2副总指挥GHJ-9安装过程中现场指挥与协调3资源负竞人负责现场的人、材、机资源协调等4协调负责人负责协调加装各项事宜5质量负货人负责质量检查与验收6安全负货人负费吊装的安全工作及吊装脚手架的检有验收7技术负货人负货GHJ-9吊装过程中的技术工作（如杆件编号、吊装顺序、焊接顺序控制等）8测量负货人负货GHJ-9定位与标高的测量工作9电工负货GHJ-9吊装过程中的用电管理10机修工负设地面杆件的耳板焊接等工作11司索工负货地面构件的挂绳、起吊工作12塔吊指挥负成地面与吊装就位处的信号联系13塔吊司机负责4#塔吊对杆件的吊运14架子工负责现场脚手架搭设、参加脚手架检杳验收、配合杆件的就位与卸落工作12聊工装配工负贵各杆件的就位、卸落、校正、临时固定等工作13电焊工东方钢构有限公司焊工负货各杆件间的焊接14合计23人材料需用计划主要材料需用计划序号材料名称型号规格数量备注1钢管18*3.265吨另IT层悬挑梁加固钢管8吨2扣件直角、回转、接头10000个另1-4层悬挑梁加固扣件1200个3脚手板木脚手板、50厚74块4平网1.2*6.0米15口5密目网1.8*6.0米50口6钢丝绳20*、长10米2根7焊条E501630kg8焊丝H0840kg9氧气8瓶10乙焕4瓶11二氧化碳20M12棕绳20mm,长1()米2根13钢筋25mm1.5吨支撑脚手架卸载用14直蟋蚁套筒25mm60个支撑脚手架卸载用机械、工用具需用计划:机械、工用具需用计划序号名称型号规格数量备注1塔吊K30/301台2直流焊机4台3二氧化碳焊机3台4氧气乙烘1套5水准仪1台6塔尺5米1根7水平尺600mm2根8线必2.5Jf2个9大It2把10尺50米、5米各1把五、支握脚手架的设计计算与搭设第一部分：GHJ-9吊装支撑脚手架计算书立杆帆距0.尔米、横距090米、步距1.50米一、立杆稳定性计算：1、立杆桎定性计鸵部位的豳定：（根据勺建筑施工扣件式钢管脚手架安全技术规范JGJI30-2（X）1.第5.3.5条考虑脚手架搭设尺寸采用相同的步隹、立杆纵距、立杆横隹和连墙件间距，故计算段选底层立杆段。2、计算立杆段的轴向力设计值N的计克（组合风荷我时）：（根据d建筑施工扣件式钢管脚手架安全技术规范JGJI302001第532条N=1.2（NGK+NGK）+O85×1-4NQK式中N°A一一脚手架结构自重标准值产生的轴向力：按JGJ130-2001第4.2.1条,SJGJ130-2001附录A表A-I得每米立杆承受的结构门电标准值gk=SI291.k7m3:；一”IXic.VJ-'I；!?：I.2（）11HZ值）脚手架高度按53.10米考虑，0.1291*53.10=6.85521KN按JGJ130-2001第4.2.1条，三JGJ130-2001-421-1得木脚手板自电标准值0.35kNm-（按木脚F板考虑）立杆纵距0.90米、横距（脚手板铺设宽度）0.90米，按两层计算，0.35*0.90*0.90*2=0.567KN按JGJ130-2001第4.2.1条,查JGJI30-2001表421-2得栏杆与揩脚板自重标准值0.14kN/m（按栏杆、木脚f板挡板号虑）0.14*0.90=0.126KN按JGJ13O-2OO1第421条,脚手架上吊挂的安全网等安全设施的荷数本计算暂不考虑Nc2k-一构配件自应标准值产生的釉向力：按JGJ130-2001第421条,经计算构配件GHJ-9的自重按:500/27=18.52kN/M则NGK=18.52*0.90,2=8.334KNENQX-施工荷载标准值产生的轴向力总和，内、外立杆可按一纵距（跨）内施工荷载总和1/2取值。按JGJI3O-2（X）I第422条，查JGJ130-2001表422得结构脚手架施工均布活荷载标准值3.（）kNm2（按结构脚手架考虑）按一届计算，NQK=3.0*0,9*0,9=2.43KN则N=-2（Vca+cja.）+0.85X1.4ENQK=1.2*（6.85521+0.567+0.126+8,334）+0.85*1.4*2.43=21.95035KN3、立杆稳定性计算（组合风荷载时）：按JGJ130-2001第5.3.1条N+J,AWJ式中N-计算立杆段的轴向力设计值，应按本规范（5.321、2）式计算：见上面计狂N=21.95035KNX长细比，=-iI一一计算长度，应按本规范第5.3.3条的规定计卯；按JGJ130-2001第533条、立杆计算长度/应按下式计算:I=kh式中k计算长度附加系数，其值取1.155；考虑脚手架整体稳定因素的单杆计兑长度系数，应按表5.3.3采用，（按双樗架、立杆横距参照1.05米、连墙件布置参照二步三跨计,¾U=1.50）h立杆步距。取h-1.50米,则I=kh=1.155*1.50*1.5=2.59875米i截面回转半径,应按本规范附录B表B采用；取Id+dF）u4=1588M（按8*3.2计算）,I则a=7=2.59875/0.01588=163.65一一轴心受压构件的稳定系数，应根据长细比，由本规范附录C表C取值，当>25(),夕=等：A按JGJI3O-21第5.3.1条.三JGJ130-2001附录C表C,按入=163.65=0.26305A一立杆的截面面积，应按本规范附录B表B采用：由广钢管为48*32则A=4.5(MOn?Mw一一计算立杆段由风荷载设计值产生的弯矩，可按本规范(5.3.4)式计算：按JGJI3O-2OO1第5.3.4条.由风荷载设计值产生的立杆段弯矩Mw,可按下式计算：w，0.85×1.4utrMw=0.85X1.4AfWX=1.10式中A”.一风荷载标准值产生的驾矩；明风荷载标准值,应按本规范(4.2.3)式计算：Ia立杆纵距。按JGJ130-2001第1.2.3条，作用T脚手架上的水平风荷我标准值.应按下式计算：t=Q3.s式中5风荷载标准值.(kN/nr)；K：一一风压高度变化系数，按现行国家标准E建筑结构荷载规范(GB50009-200D规定采用;查.战范：CB5(X)O9-2OOI第29优地面粗川为B类号虑,脚手架高度按75.30米计算,取a=90s一一脚手架风荷载体型系数，按本规范表4.2.4的规定采用：按、乂30-2001查表4.2.1,辨建筑物的状况为敞开、框架和开洞墙，脚手架状况为敞开,脚手架的风荷我体型系数外取为139(敞开式单双排脚手架的/值按附录A表A-3采用，步距1.50米、立杆纵即参照1.20米挡风系数换算H*=0115)所以:/s=13*0.115=0.1495基本风压(kN11!),按现行国家标准£建筑结构荷载规范MGB5OOO9-2OOI)的规定采用。按建筑结构荷载规范GB50009-2001第81页,查附录D.4取。-0.55kNm21.=GJ.s-0.7*1.90*0.1495*0.55=0.10936kN/m2.oc1iw0.
