TSJJ50型集成架组装技术交底.docx

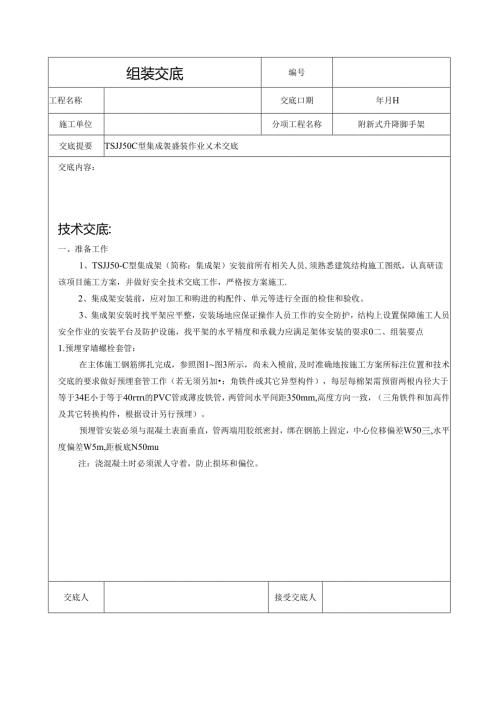

组装交底编号工程名称交底口期年月H施工单位分项工程名称附新式升降脚手架交底提要TSJJ50C型集成袈盛装作业乂术交底交底内容：技术交底:一、准备工作1、TSJJ50-C型集成架（简称：集成架）安装前所有相关人员,须熟悉建筑结构施工图纸，认真研读该项目施工方案，并做好安全技术交底工作，严格按方案施工.2、集成架安装前，应对加工和购进的构配件、单元等进行全面的检隹和验收。3、集成架安装时找平架应平整，安装场地应保证操作人员工作的安全防护，结构上设置保障施工人员安全作业的安装平台及防护设施，找平架的水平精度和承载力应满足架体安装的耍求0二、组装要点1.预埋穿墙螺栓套管：在主体施工钢筋绑扎完成，参照图1图3所示，尚未入模前,及时准确地按施工方案所标注位置和技术交底的要求做好预埋套管工作（若无须另加：角铁件或其它异型构件），每层每棉架需预留两根内径大于等于34E小于等于40rr的PVC管或薄皮铁管，两管间水平间距350mm,高度方向一致，（三角铁件和加高件及其它转换构件，根据设计另行预埋）。预埋管安装必须与混凝土表面垂直，管两端用胶纸密封，绑在钢筋上固定，中心位移偏差W50三,水平度偏差W5m,距板底N50mu注：浇混凝土时必须派人守着，防止损坏和偏位。交底人接受交底人组装交底编号工程名称交底口期年月H施工单位分项工程名称附新式升降脚手架交底提要TSJJ50C型集成袈盛装作业乂术交底4三!三H1.图I堵内残埋实例预埋工作必须及时,图2维内预埋实例如浇混凝土时堵死J'管道,必须事先人工钻孔.2.架体的组装工艺/1、/2、/3、/4、/5,搭设、调整找平架,安装第一步脚手板,安装第二步脚板、放线、上定位扣件。立杆下接头，第一根6m立杆。装内外持立杆连接件。第道时着支座预埋管的预埋。安装第：步脚手板，安装主框架且一次校正，安装水平桁架、吊点，I可时安装立面防护网。/6、口、/8,/9、安装外排安装6m立杆，内排安装第二根6m立杆第二道附若支座预埋管的预埋安装第四步脚手板，同时安装立面防护网。安装外排安装6m立杆，安装第五步脚手板。/10,通孔、安装第道附着支座。/11、第三道附着支座及吊挂件预埋管的埋设“/12,第三步架体上安装防护箱并固定控制箱。/13、通孔、安装第二道附着支座。交底人接受交底人交底内容:组装交底编号工程名称交底口期年月H施工单位分项工程名称附新式升降脚手架交底提要TSJJ50C型集成袈盛装作业乂术交底交底内容：/14、安装六、七步脚手板，/15,安装六、七步防护网，布管、穿线/16,铺设第六、七步脚手板/17、安装电动断芦/18、第四道附着支座及吊挂件预埋管的埋设/19,通孔、安装第三道附着支座，通孔并安装吊挂件/20,拆除找平架/21、底部硬防护、翻板、安装/22、电控系统的通电、调试，调试电动葫芦并紧钩/23,完善分组缝立面及架体内、外防护2组装架体搭设完找平架后，即开始组装架体，支承桁架与拟建结构之间的距离严格按设计要求控制好，并及时与主体施工人员取得联系，协商好标准层主体模板工程的支模空间，控制在设计要求范围内。组装时应按主体施工的先后需要，尽量做到同时从两处以上的拐角开始组装。架体由第元连接而成，需要严格按照图纸布设搭设架体。在找平架上找好距离后，从两端拉线，在每根找平架短管上划出单元位置.组装一般从角部开始，脚手板、立杆、内外立杆连接件、导轨逐个安装。3.架体吊装主框架位置需要严格按照图纸尺寸进行安装。将主框架与内外立杆连接件进行螺栓连接，再将主框架、吊点及立杆进行水平螺栓连接。导轨主框架吊装、固定后，把固定附着支座套在导轨上移至将要安装的位置，临时交底人接受交底人组装交底编号工程名称交底口期年月H施工单位分项工程名称附新式升降脚手架交底提要TSJJ50C型集成袈盛装作业乂术交底交底内容:固定，并校正导轨主框架两个方向的垂直度，在结构顶板上预留拉结吊环，安装临时拉结，垂直度W30三,顶部晃动WSOmm挂件附着采用一根M30螺杆，吊挂件附着螺栓孔与附着支座附着螺栓孔相距350三,主体施工的同时，及时做好穿增螺杆预留孔洞的预埋工作。梁上卜.预埋时，根据梁高不同保证预埋孔到梁底部满足300Im距离即可。下预埋时应将预埋管与就近钢筋绑孔牢固，防止浇筑混凝土时预埋管走位。穿墙螺杆孔洞预留位置，以现场竖立的主框架位置为准，埋管前应吊线确定预埋管的位置。4.配电线路安装配电线路的安装必须由专业电工按设计安装，具体标准按现行有关标准（控制线路图见附图）。每组架体配置一台主控箱，每福主框架配巴一台分控箱，电缆线沿架体周长设置，并在组与组交接部位富余8米，以方便架体提升时使用。朝芦电机型号一致，相序相同，每次提升时葫芦链条预紧，架体提升时分控箱打开,主控箱同时送电，以保证架体同步提升.由于电动的芦安装在集成式升降操作平台底部，故配电线路按实际要求可铺设在第二层脚F板卜.部，配电线路的安装必须由专业电工按设计安装（如卜图所示），具体标交底人接受交底人组装交底编号工程名称交底口期年月H施工单位分项工程名称附新式升降脚手架交底提要TSJJ50C型集成袈盛装作业乂术交底交底内容：同步升降升降架的升降时能否保证同步是保证升降架使用效果的重要部分，为保证架体的同步升降，采取如下方法：升降动力装置采取升降速度偏差较小的装置一一环链电动断芦，电动葫芦的传力部分为链条形式，传力清晰明确,不会出现运行过程中打滑等现象。I1.电动葫芦的一次行程较长，本工程采取一次提升行程8m的环链电动葫芦，杜绝短行程升降装置的往灾运动，减少误差采取遥控信号自动控制电动甜芦同时启动和关闭，确保琼台的声的行程距离相等。架体布置时，各根主框架尽量调整其负载范围均衡，避免各棉间重量变化过大，负我不均。各福的卜吊点均设置荷载探测装置，实时监控各点的负载变化情况，出现异常时，在最短时间内自动切断电源并报警指示，保障各点同步运行.三、安全防护措施附着式升降脚手架的安全防护分为四个部分：作业面防护、底部翻板、架体与结构间隙防护、组间防护。防护安装设计如图：架体安装的防护措施应每次提升架体时进行检查，如果有脱落或者防护不严密的情况产生时必须及时进行修更完整，使架体防护得到很好的保护。作业面防护：施工时，第7步为站人作业而，每层升降到位后正常使用阶段，在第5步与结构间设置内挑防护。底部翻板：底部翻板设在底部密封板与结构楼板间的缝隙处，酣板采用定型翻板，翻板宽度200mm,安装后扣在楼板上的宽度不小于100n1.nb端部略微抬起。扣在墙上时，翻板的交底人接受交底人组装交底编号工程名称交底口期年月H施工单位分项工程名称附新式升降脚手架交底提要TSJJ50C型集成袈盛装作业乂术交底交底内容:抬起角度以45°-60。为宜。每次混凝十浇筑后，及时检查底部密封板有无混凝土堆积，发现混凝十堆积及时在混凝土初凝前清理干净，防止混凝土招翻板筑死无法翻动。架体升降时，将翻板翻起，不影响架体的升降。立杆下连接件架体与结构间隙防护：架体内立杆与结构间空隙宽度为400m，轨道处为20Omnb在作业面的部位防护板铺装时，铺装后的作业面距结构150m-200i三,.组间防护：搭设架体时组间缝隙控制在250E至300mm,提升到位后的正常使用阶段，用短管将分组缱两侧的立杆用扣件连接起来，每步设一道短管,再用密目网立挂将分组缝封严。交底人接受交底人组装交底编号工程名称交底口期年月H施工单位分项工程名称附新式升降脚手架交底提要TSJJ50C型集成袈盛装作业乂术交底交底内容：提升前，将封挂的密目网和连接短管解开，提升到位后再快发。架体相邻的两组，在前一组提升后，下一组（未提升的组的分组端头底部、前一组的分组顶部作业面在分组健的两侧侧面均出现临空，对下一组的分组端头底部临空部位，中部加设护身栏杆：前一组的作业面部位，侧面临空处加设护身栏杆。接受安全技术交底人员签到表序姓名工种身份证号码签名123456789101112交底人接受交底人组装交底编号工程名称交底口期年月H施工单位分项工程名称附新式升降脚手架交底提要TSJJ50C型集成袈盛装作业乂术交底交底内容：1314交底人接受交底人
