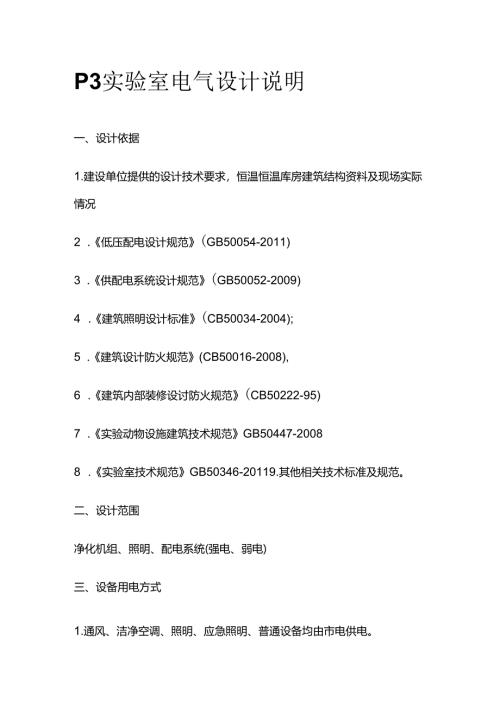

P3实验室电气设计说明一、设计依据1.建设单位提供的设计技术要求，恒温恒温库房建筑结构资料及现场实际情况2 .低压配电设计规范(GB50054-2011)3 .供配电系统设计规范(GB50052-2009)4 .建筑照明设计标准(CB50034-2004);5 .建筑设计防火规范(CB50016-2008),6 .建筑内部装修设讨防火规范(CB50222-95)7 .实验动物设施建筑技术规范GB50447-20088 .实验室技术规范GB50346-20119.其他相关技术标准及规范。二、设计范围净化机组、照明、配电系统(强电、弱电)三、设备用电方式1.通风、洁净空调、照明、应急照明、普通设备均由市电供电。2.重要仪器设备采用JPS电源。四，动力、照明1.为了确保实验室的安全可靠连续运行，本项目由业主拉独立的三相电敷设至各个分配电箱。2 .按设备配置及余量要求计算总用电量,并根据用电量的大小配置相应的空气开关及电线电缆的规格.四、动力、照明1.为了确保实验室的安全可靠连续运行，本项目由业主拉独立的三相电敷设至各个分配电箱，2、按设备配置及余量要求计算总用电量，并根据用电量的大小配置相应的空气开关及电线电缆的规格.3、电缆选用低烟无卤阻燃交联聚卤乙烯护套钢芯电缆敷设至配电箱4、配电箱中的主开关。各支路开关均采用ABB高通断性能断路器及小体积空气开关。5、各支路开关均选用相应电流额定值，它具有高性能的热脱扣及短路电磁场脱扣装置，它不受电网电压的波动而发生突然断电，保障供电的可靠性。6、低压配电系统采用放射式与树于式相结合的方式对于单台容量较大的负荷或重要的负载采用放射式直供;对于一般负载采用树干与放射相结合的方式供电。五、照明系统1.照明应以柔和、明快为原则进行设计，同时考虑节能因素，避免能源浪费、以满足使用的要求，实验室选用密闭洁净灯。；争化实验室灯具的规格为：2*28W,3*18W,照度为4001.X左右，走廊辅房照度为2501.X左右.2、按实验室场地设计技术规范，实验室务必保证由B1.X的事故照明,且电的情况下，确保操作及维护人员疏散及做好停机准备用。实验室电气工程方案中采用储蓄式事故应急照明电源，应急照明持续时间应不小于30min六、地线系统1、常规实验室供电一般均用三相五线制、地线系统在实验室中起着举足轻重的作用实验室地线系统采用TN-S系统。工作零线（N）和接地保护线（PE）自变配电所彳氐压开关柜开始分开、不再相连,为防止人身触电的危险,凡正常不带电或绝缘破坏时可能带电的电气设备的金属外壳、穿线钢管、电缆外皮。支架等均应可靠与接地系统联接。部分重要仪器室为保护精密仪器采用双路切换的JPS间集中供电，确保仪器的使用寿命及精确度.2、在实验室应设有等电位体箱、其专用接地线（PE线）的截面积当相线小于35mm2时，、PE线为16mm2;当相线大于35M2,PE线为相线的一半。了.本实验室设置交流工作地、安全保护地各一套，铜导线接自大楼共同接地体不同点接地电阻小于1欧姆.七、电气安装1、凡与施工有关而又未说明之处，严格执行国家有关施工及验收规范执行或按建筑电气通用图集92DQ施工。2、电气施工中应及时与土建和装饰配合预埋电气管线及各种设备的固定构件等.不同性质导线共槽时，应进行金属分隔。3 .当营线长度超过30米时，中间应作接线盒。4、施工部门必按照工程设计图婚口工程技术标准进行施工，不得擅自修改工程设计在施工过程中发现设计文件和图纸有差错的，应当及时提出意见建议。
