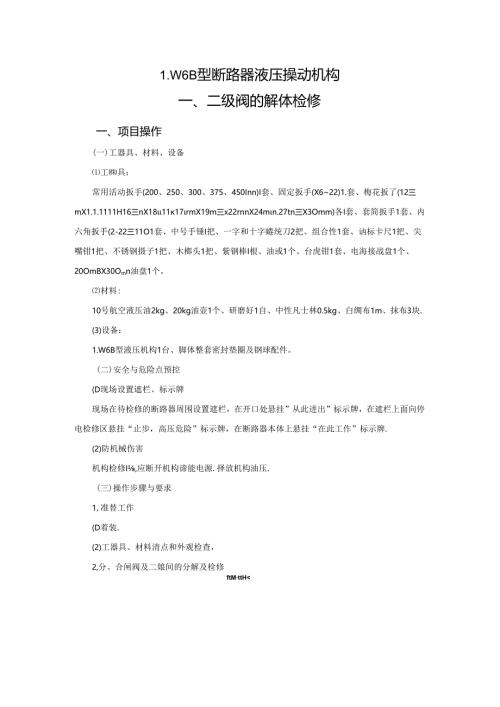

BJ208LW6B型断路器液压操动机构一、二级阀的解体检修.docx
1.W6B型断路器液压操动机构一、二级阀的解体检修一、项目操作(一)工器具、材料、设备工具：常用活动扳手(200、250、300、375、450Inn)I套、固定扳手(X622)1.套、梅花扳了(12三mX1.1.1111H16三nX181117rmX19m三x22rnnX24mn.27tn三X3Omm)各I套、套简扳手1套、内六角扳手(2-22三11O1套、中号手锤I把、一字和十字蜷统刀2把、组合性1套、讷标卡尺1把、尖嘴钳1把、不锈钢摄子1把、木榔头1把、紫钢棒I根、油或1个、台虎钳1套、电海接战盘1个、20OmBX30Omn油盘1个。材料:10号航空液压油2kg、20kg油壶1个、研磨好1自、中性凡士林0.5kg、白绸布1m、抹布3块.(3)设备：1.W6B型液压机构1台、脚体整套密封垫圈及钢球配件。(二)安全与危险点预控(D现场设置遮栏、标示牌现场在待检修的断路器周围设置遮栏，在开口处悬挂”从此进出”标示牌，在遮栏上面向停电检修区悬挂“止步，高压危险”标示牌，在断路器本体上悬挂“在此工作”标示牌.(2)防机械伤害机构检修I,应断开机构谛能电源.择放机构油压.(三)操作步骤与要求1,准替工作(D着装.(2)工器具、材料清点和外观检查，2,分、合闸阀及二娘间的分解及检修ftMttH<图BJ2081.W6B里断路器液压擦动机构一级阀、：级伸结构1阀体：2阀针：3、Io-脚套：4阀芯：5球阀：&阳座：7-二级阀座：8-阀缸:9闽杆:I1.-管-：12-弹簧1.»6B型断路器液压机构一级同、二级网结构见图BJ208.(D将分、合照阳及二级税分艇.(2)用合格的液压油清洗拆下的零部件及阀体。(3)检jg各阀杆、阀体、阀腔，清理阀口毛刺“(力检查阀座和锥的密封是否良好.(5)核包复位弹簧是否良好。6)按分解相反腕序进行装豆.更换所有密封四.装配阳杆纨合密封时应在阀座孔内进行:装配顶杆上密封固和聚四纸乙处档网时应涂凡士林油，以他卡揭密封圈和挡Ia.3.分、合何阀及二侬阀的检修随法标准(D各部零件应无损伤.(2)弹雷复位应良好。(3)纲球(网锥)应无锈蚀、无损坏.(4)钢球(促徘)与阀口应密封严密.济封线应完整.(5)观杆应无变形、无弯曲，取位弹簧应无损坏、无锈蚀，弹性应良好，(6)组装后各阀杆行程应符合要求(一级税行程3三,二级闺行程Inm).I.组装后建立到额定压力，操作正常.无渗漏培训考核(一)场地(D每个工位提供1.W6B型断路器液压操动机构一台且各邮件、回路完整，机树储能同跖电源已接入，在工位四周设置用栏。(2)设置评判臬带和计时秒友.(二)时间(D考核时间30min.(2)开工前，考生检查者袋，清点工器具、设备是否齐全.(3)许可开工后记录考核开始时间，(4)现场清理完毕后,汇报工作终结,记录考核结束时间.(三)要点(D要求一人操作，考评员施护.考生着装规范，穿工作服、绝缘鞋，戴安全相。(2)安全文明生产.工器具、材料、设备摆放整齐，现场操作熟练连赞、有序，正确现范的使用工器具及安全用具，不发生危及人身或设备安全的行为，否则可取消本次考核成绩。(3)阀体分解、奘更钻练程度,熟悉各部件检蟋工艺质量要求.三'评分标准行业：电力工程工种：变电检脩工等级：二班号BXJE208行为领域e望定苑UH考核时何BOninIM型A含权SB分IDO试题名称IZMV新翔&Jft1.E建功机构、：泰内的*体校修%枝嘤点及尺要求U)要求一人操作，考评员监护，考生新装境S1.穿工作服.汤绿鞋.败安全帕，(2)安全文明生产.工;SR,材料、设备枉敢济齐.现场操作熟级连51.有序.正确规莅的使用IN也及攵仝小儿.不发生危及人身或设得安仝的行为.否则可取消本次考核(3)媳绿附体分解、装红程及，熟悉外邮件检假工艺崂扇要求现场设番in.m1 .设招及场地(1)每个工位提供IJ6B型液Ik机构台乩各部件、回路完静.机构他能路电源己接入.在工位四周设置附栏.(2)现场提供检住所需的工器具、仪器、材料及安全防护用具.(3)收？I评刈桌椅和计时秒表，2 .IKf1.常用活动扳手(200、250.300、375、4S0n)1套.固定扳手(W6-22)】套'将花板干(1211nX1.1.tr11.1.6mX1.811n.17mV1911n.22mX2111n,27tt11*3011n)各I隹、套简扳手I套、内六用扳手(2-22m)1.必、中号手使1把.一个和十字蠕悦刀2把.现合铿】.游标卡尺I杷，尖喟阴I杷、不锈晒出T-1把、木螂头1把、萦倒棒1根、油到I个.台汽钳I套、电源接线盘1个.3 .材料】0号航空液缶油2kg、20kg油在】个、研Ift田1点、中性凡士林0.5%、白蜩布11».抹布3块.附休整赁密封柴圈及钢球配件在注考生自在工作眼、绝缘鞋评分标准序号作业名移颂M变求分值扣分标准扣分ISW得分1工作前准备及文明生产1.I普装、工器R准备(该项不计与核时间.以3>i11为限号试作业人员穿工作取、纳绿鞋、嵌安全帽.工作的满点工器儿、设备是否齐全5(1)未穿劳保工作JK.绝缘挂、未假安全相.年项扣2分.(2)未满点工SS共,设备,扣1分1.2安全文明生产1.；S具摆放整齐、现场作业短走,并保持作业现场安静15(D工塞具摆放不整齐,如2分.(2)现场显得杂乱无章,扣2分.不能正确使用工器具，发生】次工器具及配件仲藩现象.扣2分.(4)有不安全的动作发生.扣2分.(5)仃他及人,役备安全行为可取泊考核成绩2阀体检修肺准备机构在分同位.71,断开电机电源、长力糅故到零表压、油箱内液压油放尽5未按服变来准任，)I15分3阀体的分解检修31阀体的分解在机构内柝卸司体并按照正娟颍样逐步进行解体10拆卸麒序不符合要求,你处扣3分3.2部件清洗用合格的液Ik油清洗柝下的华前件及阀体10卡用合格的液瓜油清洗.整处扣5分3.3检查等等部件及用Mf况(1)各郤零件应无救伤(2)弹簧赛便皮好.(3)钢球(因锥)应无锈蚀.无栅坏.(4)阚球(阀中)与风口应密封严密，密封废应完整，(5)阀杆应无变形、无对S.女位邦浇应无极环.无精蚀.舛性应良好20(1)未检资各部#件,扣5分.(2)怦簧未If也，扣5分.未检杳例球(的傩)倒蚀.报坏情况.扣5分.(4)未检资密封Ift况,扣5分.(5)未检饯阀秆、复位弹甯，扣5分1陶体的织装(D更模全部密封室S1.(2)在装用期杆祖合密封时应在frtJ座孔内进行.(3)找配顶杆上密封圈和娶四辄乙馈M图时应深凡1.林.以免K损密封M)和20(1)未更换全部密封整圈.加10分.(2)未在阀座孔内迸行，扣5分.(3)木掾凡士林油.扣5分.H)各阀杆行程不符令要求.挡Bk维装后各则杆行程应符介要求(一级同行程3m.二级网行程4*拉】0分5机构内姐装在机构内组装可体，建立频定压力并分合拨作正常,无海漏IO(D未建立福定压力进行分、合操作.扣IQ分.(2)如有内外泄谕,扣5分6收工6.1结束工作r作结束，工潺具及设名投放够布，工完场满.Itt告工作结束2(1)未清场.扣I分.(2)未Sr报工作结束.扣I分6.2城写史换记景如实正确填写履修记录3康写不规范.扣3分考试开始时间考试结束时向合计考生栏编号r姓名I所在岗位I地位rB0h考评员栏考押员：安全员：成填；考群姐长；
