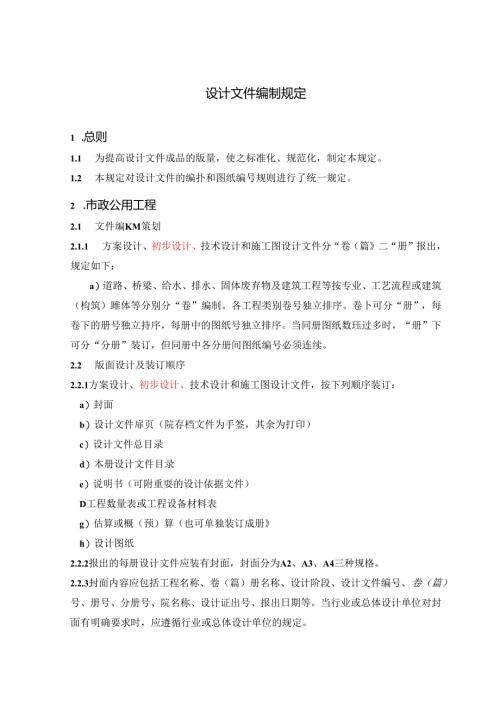

设计文件编制规定1 .总则1.1 为提高设计文件成品的版量，使之标准化、规范化，制定本规定。1.2 本规定对设计文件的编扑和图纸编号规则进行了统一规定。2 .市政公用工程2.1 文件编KM策划2.1.1 方案设计、初步设计、技术设计和施工图设计文件分“卷（篇二“册”报出，规定如下：a）道路、桥梁、给水、排水、固体废弃物及建筑工程等按专业、工艺流程或建筑（构筑）雎体等分别分“卷”编制。各工程类别卷号独立排序。卷卜可分“册”，每卷下的册号独立持序，每册中的图纸号独立排序。当同册图纸数珏过多时，“册”下可分“分册”装订，但同册中各分册间图纸编号必须连续。2.2 版面设计及装订顺序2.2.1方案设计、初步设计、技术设计和施工图设计文件，按下列顺序装订：a）封面b）设计文件扉页（院存档文件为手签，其余为打印）c）设计文件总目录d）本册设计文件目录e）说明书（可附重耍的设计依据文件）D工程数量表或工程设备材料表g）估算或概（预）算（也可单独装订成册h）设计图纸2.2.2报出的每册设计文件应装有封面，封面分为A2、A3、A4三种规格。2.2.3封面内容应包括工程名称、卷（篇）册名称、设计阶段、设计文件编号、卷（篇）号、册号、分册号、院名称、设计证出号、报出日期等。当行业或总体设计单位对封面有明确要求时，应遵循行业或总体设计单位的规定。2.2.4封面上标明的工程名称由经营部在下达任务时命.名。命名原则一般应包括地域、地点、工程类别。填写的工程名称应与经营部下达的名称一致，需要变动时，应通过经营部进行更改。2.2.5纯文本文件、送上级主管部门的报审文件和院存档文件均装订成A4规格，2.2.6道路、桥梁工程及各配套专业工程的初步设计和施工图阶段，均装订成A3规格。2.2.7设计文件均应有目录,当分册装订时,应设总目录（件目录只列出卷册名称）.目录格式见附件。总目录装订于第一卷第一册。道路、桥梁工程及各配套专业工程应分专业设置总目录。2.2.8工程数量表或工程设备材料表、估算或概（预）党等设计文件单独装订时应分别签署.2.2.9除顾客有特殊要求外，项目建议节、可行性研究、专项规划等文本文件以及设计说明书的格式应采用院规定的统一格式，其最后一页应在右卜.角设置签署栏，当其中汇集相美专业内容时,应由相关专业人员会签。文件在排版时的避免最后页为只设巴签署栏的空页。原则上设计说明书应与同册装订的设计文件规格一致，一般为A3或A4。上述文本文件格式模版详见附页。2.2.10图纸图幅执行国家制图标准，规范为AO、A1.A2、A3四种规格.在图纸高度不变的情况下，每种规格图纸长度有三种，图卷分为市政、建筑、轨道和机械四种。2.2.11文本字体为宋体。字号一般为四号。插图及表格的字体、字号应与整体文本相适宜.插图及表格均应有标题及编号.2.3设计文件编号设计文件编号由工程编号和文件编号组成。2.3.1工程编号工程编号由经营部统一卜达、形式如卜丁乌鲁木齐城市交通改善项目工程编号：201411692. 3.2市政公用工程其余项目设计文件编号市政公用工程其余项目文件编号中除工程编号以外均由项目负或人或专业负贡人根据本规定的方法自行编排,编号均用压缩形式的符号串表示。方案、初步设计、施工图设计文件封面上的编号印制范围到图纸专业类别止。各阶段设计图纸中标识全部编号.编号形式如下：XXXXXXXX-XXXXXXXXXXXXXX工设变工卷图图图程计更程册纸号编阶或类序专号段复别号号业代核代类码设码别计代码a）设计阶段或类别代码采用汉语拼音缩写,规定为：YK一预可行性研究KY-可行性研究XM-项目建议书ZX-咨沏JP-交通影响评价GH一专项规划FA一方案设计CS初步设计JS-技术设计SS施工图设计b）变更设计代码用B表示，B1.、B2、B3表示第一次、第二次、第三次变更的设计文件:复核设计代码用F表示，F1.、F2、F3表示第一次、第二次、第三次的豆核设计文件。初始设计此字节用“00”表示。c）工程类别代码采用汉语拼音缩写，并按下列规定填写：D1.道路工程GS给水工程PS排水工程ZS中水工程JZ建筑工程HD河道工程SD隧道工程Y1.园林（景观）工程GF固体废弃物工程Q1.桥梁工程（含通道）DQ电气（照明）工程JT交通工程示例：以道路工程为主体的项目中，除道路专业和交通工程专业填写“D1.”外，其余各专业填写上述规定的本专业工程类别代码。d）图纸专业类别的专业代码采用汉语拼音缩写，各专业代码规定如下：D1.道路Q1.一桥梁GS给水PSIIF水JZ建筑JG结构JX机械DQ电气YZ仪表自控III)河道KQ燃气R1.热力NT暖通JT交通工程TX通讯JJ技经GP建筑给排水Y1.园林ZS中水SD隧道G1.-固体废弃物ZH综合e）卷的划分和编号由项目负责人与专业负责人商定，最多可划分为99卷，其编号域为01-99o当为变更设计时,卷号可与原卷号致，也可重新编卷号。当为纪核设计时，卷号重新编制.f）图册序号为每卷文件中包含的图册序号，其编号域为0199,当为变更设计时，册号可与原册号致，也可重新编册号。g）图号占二位，每一册图纸的编号域为O1.99。h）不设分册号。当需要装订分册时，用中文标识于封面中工程编号卜面，如第一分册、第二分册.i）编号示例：外地某道路工程交通工程专业初步设计图纸编号2003Y073-CSQ0D1.0201JT09表示2003年、外地、第073号工程项目、初设阶段、初始设计、道路工程、第02卷、第04册、交通工程专业、第09号图纸。3.附页5.1 设计文件扉页5.2 设计文件总目录5.3 设计文件目录5.4 计算书封面5.5 设计说明书格式工程名称:第第卷（篇）册（卷名称）（册名称）院长XXX职称）院总工程师XXX职称）XX专业审定人XXX（职务、职称）XX专业审核人XXX（职务、职称）项目总负责人XXX职务、职称）项目负责人XXX（职务、职称副项目负击人XXX职务、职称）XX专业负责人XXX（职务、职称）XX专业负而人××X职务、职称）XX专业负说人XXX（职务、职称）注：签署原件归档，报出时奘打印件.工程名称：工程编号：专业：（列出各相关专业）设计阶段：序号名称卷篇）号册号需注工程名称：工程编号；卷（篇册名称：图纸专业：（列出所含专业）设计阶段：序号名称图纸嫔号曳复使用图纸编号数备注注；文件不分册装订时，卷、册号不填、北京市市政工程设计研究总院计算书工程名称：工程编号：专业名称：计算内容：共页附图张T1.-57.年月日校核年月H审核年月I1.审定年月0设计说明书格式A3（一般页）审核人审定A申植入*½审检入审定人中植入审定人市植入审定人北蒙市市政EWttit5f11aK设计说明书格式A3（最后一页）色立曲市人中刖人ft沿川人«»JA业员由人汨列人*ft和W人Rm三D.设计文件编制规定I1.-IS
