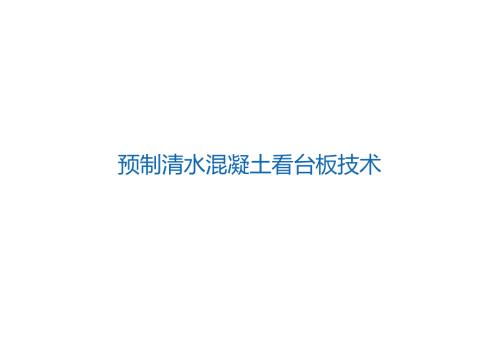

1.预制清水混凝土看台板技术_.docx

预制清水混凝土看台板技术技术内容简介工艺流程及操作要点技术指标适用范围应用效果分析及推广前景第一部分技术内容简介-、技术内容简介1.1技术背景一应用工程概况工程名称工程地点结构形式框架结构建筑面积54089m2预制看台板情况预制清水混凝土看台板合计约为2145块，踏步合计约为1263块看台板吊装工期2015年10月16日一2016年1月25日102日历天-技术内容简介1.1技术背景一看台板吊装前工程实景图(一)体育场看台分为高区看台和低区看台，其中高区看台下镣空，看台板即为下部空间顶棚，低区看台下有结构楼板。一、技术内容简介1.1技术背景一看台板吊装前工程实景图（二）mumwucnoRQcHrHQWGaMRMGof*ncco*rwI一、技术内容简介1.1技术背景一预制看台板构造形式预制看台板主要有T型、1.型和H型三种形式。技术内容1.1 技术背景一预制看台板施工现场存放预制看台板在工厂加工完成后运至施工现场W-r*一；一、技术内容简介1.2 技术内容预制洁水混凝土看台板技术主要内容为大型体育场馆看台板预制吊装施工技术，其关键点为：预制钢模板深化、岩台板预制清水效果保证措施以及在保护看台板清水混凝土表面不被破坏的前提下，看台板起吊,预制看台与主体结构安全可靠连接、高空稳定吊装大面积看台板预制构件,耐候密封胶嵌缝处理等施工工艺。第二部分工艺流程及操作要点仁、工艺流程及操作要点2.1.1工厂预制工艺流程蒸汽养护预埋件制作模板组装I混凝土浇筑钢筋加工钢筋绑扎I例筋、埋件安装强度检测看台板安放塞缝打胶成品保护二、工艺流程及操作要点2.1.2模板深化设计及准备(1)本工程预制清水混凝土构件外观质量要求模板具有较好的表面平整度、光滑度，较高的精度以及接缝严密。因此选用有钢模板，并由有经验的厂家制作，严格验收其质量，,;rI、技术指标3.1预制清水混凝土看台板吊装机械选择吊装机械一览表机械名称用途型号选择汽车吊看台板倒运根据预制构件由量选择平板车看台板倒运根据预制构件重量选择履带吊看台板吊装根据预制构件重员和吊装高度选择3.2灌浆料及密封胶选择材料名称用途规格型号潴浆料用于预制看台和阶梯梁及看台和看台安装孔连接固定的锚固材料无收缩灌浆料,强度不低于60MPa密封胶预制看台的接缝及侧墙栏板与看台的接缝的防水密封耐候密封胶，伸缩变形位移能力及剥离粘结性能要湎足国家标准GB16776的要求三、技术指标3.3预制清水混凝土看台板安装控制指标预制清水混凝土看台板安装允许偏差序号项目尺寸允许偏差Gnm)检验方法1接S1.宽度±5尺量检杳2相邻板缝高差±2尺量检查3接缝直线度52M靠尺检查4看台板面标高±10看台板找平层标高偏差水准仪或拉线钢尺检查+25与轴线偏差5尺量检查6预埋件、预留孔涧中心位移±10尺量检查7锚固孔中心偏差10尺量检查8表面平整度=33m靠尺检查、适用范围本项技术对预制构件的吊装施工具有很强的借鉴作用，适用于使用预制看台板的大型体育场馆工程.通过本技术的应用，可加快施工速度，保证预制看台板吊装施工的安全性，保证其装饰质量从而有效地保证工程整体施工的需要。第五部分应用效果分析及推广前景高空吊装采用自制起吊勾进行吊装预制看台板地面k编号排版.(蜥销杆与,绿色施工优化工期安全可靠提升品质针，M"X>r/1.汇报结束，谢谢大家!202311-26
