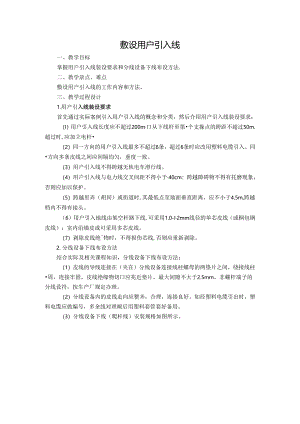

    敷设用户引入线技能点教案.docx

    敷设用户引入线一、教学目标掌握用户引入线装设要求和分线设备下线布设方法.二、教学录点、难点敷设用户引入线的工作内容和方法。三、教学过程设计1.用户引入线装设要求首先通过实际案例引入用户引入线的概念和分类,然后介绍用户引入线装设要求:(I)用户引入线长度应不超过200m口从下线杆至第个支掾点的跨距不超过50m.超过时,应加立电杆(2)同一方向的用户引入线最多不超过6条,超过6条时应改用塑料电缆引入。同方向多条皮线之间应间隔均匀,垂度一致。(3)用户引入线不得跨越无轨电车滑行线。(4)用户引入线与电力线交叉间距不得小于40cm:跨越障碍物不得有托磨现象,否则应加以保护。(5)跨越里弄(胡同)或街道时,其最低点至地面垂直距离,应不小于4.5m,跨越档内不得有接头。(6)用户引入地线由架空杆路下线,可采用1.0-I2mm线径的单芯皮线(或桐包钢皮线):室内沿墙皮或可采用多芯皮线。(7)剥除皮线绝物时,不得损伤芯线,否则应重新剥除。2.分线设备下线布设方法结合实际及相关课程知识,分线设备下线布设方法:(1)皮线的导线连接在(夹在)分线设备连接线柱螺母的两垫片之间,绕接线柱周,连接牢固,皮线绝缘物切口应兆近垫片,最大间隙不大于2.5mm。非螺杆端子的分线设符,按生产厂规定办理。(2)分线设备内的皮线走向应整齐,合理,连接良好。如经塑料电缆引出时,塑料电缆应做编号,多余线对理顺后用塑料套管套好备用。(3)分线设备下线(爬杆线)安装规格如图所示。ff.ftir<H*(4)皮线下线在多沟阴电子上做终端绑扎(5)电杆上装设多沟隔电子的方位:应装在线路有卜线的一(W:线路两侧均有用户时,应在电杆两侧均装设多沟隔电子。(6)由电杆下线到第一支持物的作法如图所示:(7)多沟隔电子在杆上装设位置:多沟隔电子距杆顶不小300mm”多沟隔电子与电缆吊线间的距离不小于200mm,两层吊线之间严禁装设多沟隔电子。四、课后作业或思考题1 .简述用户引入线装设要求“2 .简述分线设备下线布设方法。五、本节小结本节主要讲授了用户引入线装设要求和分线设备下线布设方法。
