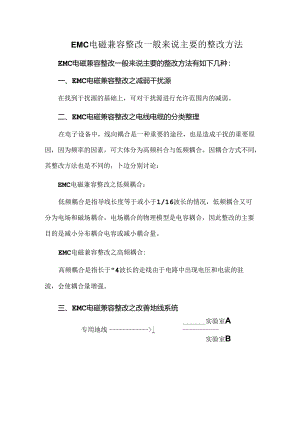

EMC电磁兼容整改一般来说主要的整改方法EMC电磁兼容整改一般来说主要的整改方法有如下几种：一、EMC电磁兼容整改之减弱干扰源在找到干扰源的基础上，可对干扰源进行允许范围内的减弱。二、EMC电磁兼容整改之电线电缆的分类整理在电子设备中，线向耦合是一种重要的途径，也是造成干扰的重要原因，因为频率的因素，可大体分为高频科合与低频耦合。因耦合方式不同，其整改方法也是不同的，卜边分别讨论：EMC电磁兼容整改之低频耦合：低频耦合是指导线长度等于或小于1/16波长的情况，低频耦合又可分为电场和磁场耦合，电场耦合的物理模型是电容耦合，因此整改的主要目的是减小分布耦合电容或减小耦合量。EMC电磁兼容整改之高频耦合:高频耦合是指长于"4波长的走线由于电路中出现电压和电流的驻波，会使耦合量增强。三、EMC电磁兼容整改之改善地线系统实验室A专用地线>|实验室B图2实验室专用地线埋设示意图EVC电磁兼容整改理想的地线是一个零阻抗，零电位的物理实体，它不仅是信号的参考点，而且电流流过时不会产生电压降。在具体的电气电子设备中，这种理想地线是不存在的，当电流流过地线时必然会产生电压降。据此可根据地线中干扰形成机理可归结为以下两点：1 .减小低阻抗和电源馈线阻抗。2 .正确选择接地方式和阻隔地环路，按接地方式来分有悬浮地、单点接地、多点接地、混合接地。如果敏感线的干扰主要来自外部空间或系统外壳，此时可采用悬浮地的方式加以解决，但是悬浮地设备容易产生静电积累，当电荷达到一定程度后，会产生静电放电，所以悬浮地不宜用于一般的电子设备。单点接地适用于低频电路，为防止工频电流及其他杂散电流在信号地线上各点之间产生地电位差，信号地线与电源及安全地线隔离，在电源线接大地处单点连接。单点接地主要适用于频率低于3MHz的情况。多点接地是高频信号唯一实用的接地方式，在射频时会呈现传输线特性，为使多点接地的有效性，当接地导体长度超过最高频率1/8波长时，多点接地需要一个等电位接地'F面。多点接地适用于300KHz以上。混合接地适用于既然有高频又有低频的电子线路中。四、EMC电磁兼容整改之屏蔽屏蔽是提高电子系统和电子设备电磁兼容性能的重要措施之一,它能有效的抑制通过空间传播的各种电磁干扰。屏蔽按机理可分为磁场屏蔽与电场屏蔽及电磁屏蔽。电场屏蔽应注意以下几点：是指对直流或甚低频磁场的屏蔽，其屏蔽效能远不如电场屏蔽和电磁屏蔽，磁屏蔽往往是工程的重点。五、EMC电磁兼容整改之改变电路板的布线结构有些频率点是通过电路板上走线分布参数所决定的，通过前述方法不大有用，此类整改通过在走线中增加小的电感、电容、磁珠来改变电路参数结构，使其移到限值要求较高的频率点上。对于这类干扰，要想从根本上解决其影响，就要重新倘线。六、EMC电磁兼容整改思路从产品系统角度全局考虑，通过对产品原理图、PCB、结构进行详细分析，从源头上解决产品的EMC问题，确保为企业提供快速、高效、低成本、可量产的整改方案。
