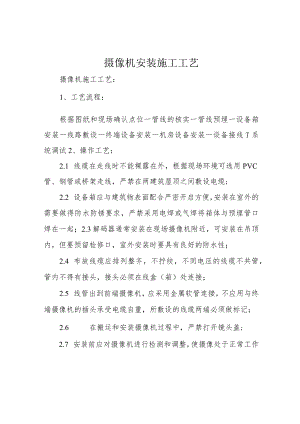

摄像机安装施工工艺.docx

摄像机安装施工工艺摄像机施工工艺：1、工艺流程：根据图纸和现场确认点位一管线的核实一管线预埋一设备箱安装一线路敷设一终端设备安装一机房设备安装一设备接线T系统调试2、操作工艺：2.1 线缆在走线时不能裸露在外，根据现场环境可选用PVC管、钢管或桥架走线，严禁在两建筑屋顶之间敷设电缆;2.2 设备箱应与建筑物表面配合严密开启方便，安装在室外的需要做得防水防锈要求，严禁采用电焊或气焊将箱体与预埋管口焊在一起；2.3解码器通常安装在现场摄像机附近，可安装在吊顶内，但要预留检修口，室外安装时要具有良好的防水性；2.4 布放线缆应排列整齐，不拧绞，不同电压的线缆不共管，管内不得有接头，接头必须在线盒（箱）处连接；2.5 线管出到前端摄像机，应采用金属软管连接，不应用与终端摄像机的插头承受电缆自重，所敷设的线缆两端必须做标记；2.6 在搬运和安装摄像机过程中，严禁打开镜头盖;2.7 安装前应对摄像机进行检测和调整，使摄像处于正常工作状态。3、质量要求：3.1 在满足监视目标视场范围要求的条件下，室内摄像机安装高度不宜低于2.5m,室外摄像机安装高度不宜低于3.5m,电梯内部安装于轿厢内顶部且与电梯操作器成对角；3.2 尽可能避免逆光摄像情况的出现，红外摄像机安装时,应尽量避免直射光源；3.3 摄像机应安装在监视目标附近不宜受外界损伤的地方,安装位置不应影响现场设备运行和人员正常活动；3.4 摄像机护罩及支架的安装应牢固，线缆不应影响设备水平和俯、仰角在监控区域要求的范围内灵活调整；3.5 摄像机及其配套装置，应注意防破坏，并与周边环境相协调；3.6室外安装要采取防雷措施;
