脱模剂施工技术.docx

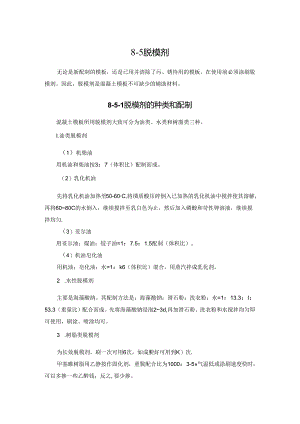

8-5脱模剂无论是新配制的模板，还是已用并清除了污、锈待用的模板，在使用前必须涂刷脱模剂。因此，脱模剂是混凝土模板不可缺少的辅助材料。8-5-1脱模剂的种类和配制混凝土模板所用脱模剂大致可分为油类、水类和树脂类三种。I.油类脱模剂（1）机柴油用机油和柴油按3：7（体积比）配制而成。（2）乳化机油先将乳化机油加热至50-60C,将璘质酸压碎倒入已加热的乳化机油中搅拌使其溶解，再将6080C的水倒入，继续搅拌至乳白色为止，然后加入磷酸和苛性钾溶液，继续搅拌均匀.（3）妥尔油用妥尔油：煤油：锭子油=1：7.5：1.5配制（体积比）。（4）机油皂化油用机油：皂化油：水=1：k6（体积比）混合，用蒸汽拌成乳化剂。2 .水性脱模剂主要是海藻酸纳。其配制方法是：海藻酸钠：滑石粉：洗衣粉：水=1：13.3：I：53.3（重量比）配合而成。先将海藻酸钠浸泡23d,再加滑石粉、洗衣粉和水搅拌均匀即可使用，刷涂、喷涂均可。3 .树脂类脱模剂为长效脱模剂，刷一次可用6次，如成腴好可用到K）次.甲基睢树脂用乙静按作固化剂，重鬓配合比为1000：3-5»气温低或涂刷速度快时，可以多掺一些乙醉钱；反之,要少掺。8-5-2使用注意事项1 .油类脱模剂虽涂刷方便，脱模效果也好，但对结构构件表面有一定污染，影响装饰装修，因此应慎用。其中乳化机油，使用时按乳化机油：水=1：5调配（体积比），搅拌均匀后涂刷，效果较好。2 .油类脱模剂可以在低温和负温时使用。3 .甲基睢树脂成膜固化后，透明、坚硬、耐磨、耐热和耐水性能都很好。涂在钢模面上，不仅起隔离作用，也能起防锈、保护作用。该材料无毒，喷、刷均可。配制时容器工具要干净，无锈蚀，不得混入杂质。工具用毕后，应用酒精洗刷干净晾干由于加入/乙醉钱易固化，不宜多配.故应根据用量配制，用多少配多少。当出现变稠或结胶现象时，应停止使用。甲基睢树脂与光、热、空气等物质接触都会加速聚合，应贮存在避光、阴凉的地方，每次用过后，必须符盖子盖严，防止潮气进入，贮存:期不宜超过三个月。在首次涂刷甲基硅树脂脱模剂前，应将板面彻底擦洗干净，打磨出金属光泽，擦去浮锈，然后用棉纱沾酒精擦洗.板面处理越干净，则成模越牢固，周转使用次数越多。采用甲基硅树脂脱模剂，模板表面不准刷防锈漆。当钢模重刷脱模剂时，要趁拆模后板面潮湿，用扁俨、棕刷、棉丝将浮渣清理干净，否则，干涸后清理就比较困难.4 .涂刷脱模剂可以采用喷涂或刷涂，操作要迅速。结膜后，不要回刷，以免起胶。涂层要薄而均匀，太厚反而容易剥落。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工.2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3,严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿殿个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入液工现场。6,穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违堂作业，防Ih人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套.10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，耍填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教白培训合格不得上岗，非操作者严禁进入危险区域：特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带：安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体脸。凡患有高血压、心脏病、贫血症、施痛病以及不适于高空作业的人员，不得从事高空作业。
