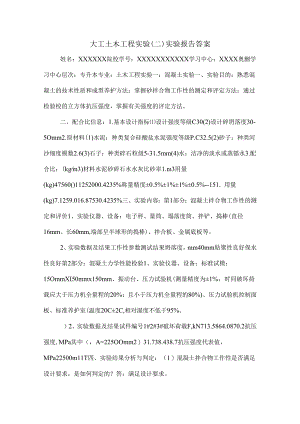

大工土木工程实验(二)实验报告答案.docx
大工土木工程实验(二)实验报告答案姓名：XXXXXX院校学号：XXXXXXXXXXX学习中心：XXXX奥删学习中心层次：专升本专业：土木工程实验一：混凝土实验一、实验目的：熟悉混凝土的技术性质和成型养护方法：掌握砂拌合物工作性的测定和评定方法；通过检验校的立方体抗压强度，掌握有关强度的评定方法。二、配合比信息：1.基本设计指标设计强度等级C30(2)设计碎坍落度30-5Omm2.原材料(1)水泥：种类复合硅酸盐水泥强度等级P.C32.5(2)砂子：种类河沙细度模数2.6(3)石子：种类碎石粒级5-31.5mm(4)水：洁净的淡水或蒸镭水3.配合比：(kgm3)材料水泥砂碎石水水灰比砂率1.n3用量(kg)47560()11252000.4235%称量精度±0.5%±1%±1%±0.5%-151.用量(kg)7.1259.016.87530.4235%三、实验内容：第1部分：混凝土拌合物工作性的测定和评价1、实验仪器、设备：电子秤、量筒、塌落度筒、拌铲、捣棒(直径16mm、长60mm,端部呈半球形的捣棒)、拌合板、金属底板等。2、实验数据及结果工作性参数测试结果坍落度，mm40mm粘聚性良好保水性良好第2部分：混凝土力学性能检验1、实验仪器、设备：标准试模：15OmmXI50mmx150mm、振动台、压力试验机(测量精度为±1%，时间破坏荷载应大于压力机全量程的20%：且小于压力机全量程的80%)、压力试验机控制面板、标准养护室(温度20C±2C,相对湿度不低于95%。）2、实验数据及结果试件编号1#2#3#破坏荷载F,kN713.5864.0870.2抗压强度,MPa其中（，A=225OOmm2）31.738.438.7抗压强度代表值，MPa22500m11T四、实验结果分析与判定：（1）混凝土拌合物工作性是否满足设计要求，是如何判定的？答：满足设计要求。实验要求混凝土拌合物的塌落度30-5Omm,而此次实验结果中塌落度为40mm,符合要求；捣棒在已塌落的拌合物锥体侧面轻轻敲打，锥体逐渐下沉表示粘聚性良好，塌落度筒提起后仅有少量稀浆从底部析出表示保水性良好。（2）混凝土立方体抗压强度是否满足设计要求。是如何判定的？答：满足设计要求。该组试件的抗压强度分别为31.7MPa、38.4MPa、38.7MPa,因31.7与38.4的差值大于38.4的15%,因此把最大值最小值一并舍去,取384MPa作为该组试件的抗压强度值，38.4MPa大于382MPa,因此所测混凝上强度满足实验要求。实验二：钢筋混凝土简支梁实验一、实验目的：I、分析梁的破会特征，根据梁的裂缝开展判断梁的破坏形态：2、观察裂开展，记录梁受力和变形过程，画出荷载挠度曲线；3、根据每级荷载下应变片的应变值分析应变沿截面高度是否成线性；4、测定梁开隔墙有耳荷载和破坏荷载，并与理论计算值进行比较。二、实验基本信息：1基本设计指标（1）简支梁的截面尺寸15Omm*20Omm（2）简支梁的截面配筋（正截面）282HRB335142.材料（1）混凝土强度等级C30（2）钢筋强度等级HRB335三、实验内容:第1部分:实验中每级荷载下记录的数据荷载百分表读数挠度mm左支座（f1./mm）右支座（f2mm）跨中（mm）kN0.964.994.995.142.460110kN0.94.915.482.580220kN0.864.835.850.43033OkNO.824.756.260.470440KnO.784.686.660.45555OkNO.744.617.110.50566OkNO.74.567.520.45577OkNO.674.528.020.53588OkNo.634.488.500.520990kN0.64.439.060.6（X）10100kN0.574.399.650.625起裂荷载（kN>40kN破坏荷载（kN）138.3kN注：起裂荷载为裂缝开始出现裂缝时所加荷载的数值。第2部分：每级荷载作用下的应变值荷载应变值测点4读数测点5读数测点6读数测点7读数110kN38503888220kN9916810917433OkN2583763OO310440kN445760497440550kN56I1.095652570660kN6961425832731770kN8431.7601022842880kN95220211156957990kN1068230513061046101OOkN1.1.87259814571170四、实验结果分析与判定：（1）根据试验梁材料的实测强度及几何尺寸，计算得到该梁正截面能承受最大荷载为90.2kN,与实验实测值相比相差多少？答：最大荷载C30混凝土，Fc=143Nmm2,1.=1,HRB335钢筋,Fy=3OONnn2环境取为一类,保护层厚度取为20mm。界限的相对受压区为=O55,取as=45mm,h0=200-45=155mm,M=1.0×14.3×150×155×O.55×（1.-O.5×O.55）=132.57KNm破坏荷载为138.3KN,因此实测值略大于计算值。实验三：静定桁架实验一、实验目的：1.掌握杆件应力一应变关系与桁架的受力特点。2 .对桁架节点位移、支座沉降和杆件内力测量，以及对测量结果处理分析，掌握静力非破坏实验基本过程。3 .结合实际工程，对桁架工作性能做出分析与评定。二、实验数据记录:桁架数据表格外径(mm)内径(mm)截面积(mm)杆长度(mm)线密度(kgm)弹性模量(MPa)222069.545000.51206000三、实验内容：第1部分：记录试验微应变值和下弦杆百分表的读数，并完成表格荷载(N)上弦杆腹杆下弦杆1点2点均值力1点2点均值力1点2点均值力500-34-36-3527272626.5359.87181918.5251.231(XX)-68-72-7053535152706.16343735.5482.091500-100-1()6-103787876771045.66525553.5726.532()00-133-142-137.5IO4IO41O11O2.51391.95697371964.)81000-67-70-68.551515050.1685.79353736488.8800000()000000()第2部分：i己录试验微应变值和下弦杆百分表的读数，并完成表格荷载(N)挠度测量下弦杆表表表表500(X).0750.12500.0750.125100000.1450.2530().1450.2531500(X).2200.37700.2200.37720(X)0().2850.50200.2850.502100000.1420.25100.1420.251000.0010.00200.(X)10.0020,实验结果分析与判定：1.将第一部分中内力结果与桁架理论值对比，分析其误差产生的原因？由于理论计算的数值均略大于实测值，可能的原因如下：实际的桁架节点由于约束的情况受实验影响较大，并非都为理想的钱接点，因此部分结点可以传递弯矩，而实际的桁架轴线也未必都通过校的中心，且荷载和支座反力的作用位置也可能有所偏差，所以实际的内力值要与理论值有误差。2.通过试验总结出桁架上、下弦杆与腹杆受力特点，若将实验桁架腹杆反向布置，对比一下两者优劣。当承受竖向向下荷载时，上弦受压，下弦、腹杆受拉。通过受力分析可以得出，反向布置之后，腹杆由之前的受拉变为受压，但是受力的大小不变。据此为避免压杆失稳，实验中布置的桁架形式更优越，受力更合理，更能发挥材料的作用。实验四：结构动力特性测量实验一、实验目的：1、了解动力参数的测量原理。2、掌握传感器、仪器及使用方法。3、通过震动衰减波形求出系统的固有频率和阻尼比。二、实验设备信息：1、设备和仪器名称型号和规格用途拾振器DH105震动信号转换为电压信号输出动态测试系统DH5922采集振动传感器输出的电信号，并将其转换为数字信号传送给计算机电荷适配器将拾振器的电荷信号转换成电压信号电脑记录、分析数据锤子敲击产生震动信号木质筒支梁用于实验敲击的震动源2、筒支梁的基本数据截面高度(mm)截面宽度(mm)长度(mm)跨度(mm)弹性模量(GPa)重量(kg)自振频率理论fi*i(Hz)611852035I8501012.734.35三、实验内容：根据相邻n个周期的波峰和时间信息，并根据公式计算一阶固有频率和阻尼比次数123456第i个波形波峰时间1.56152.92551.57459.3582.5681.5615幅值500.73518.79490.20424.32436.285(X).73第i+n个波形波峰时间1.75053.14051.7629.54452.7811.7505幅值341.18370.39334.59297.06293.01341.18间隔n787787周期/s0.0270.026880.02680.02660.026620.027频率/Hz37.O3737.2O237.31337.59437.56637.037阻尼比0.00870.00670.00870.00810.00790.0087根据公式：(1)、(2)计算上述表格中的频率和阻尼比，填写到上表中。为第i个波形的波峰幅值，为第i+n个波形的波峰幅值。四、问题讨论：1.在实验中拾振器的选择依据是什么？使用时有什么注意事项？1、拾振器的选择依据有灵敏度、频响、量程。、灵敏度：土木工程和超大型机械结构的振动在1.10()ms-2左右，可选3OO3OpCms-2的速度传感器。、频率：土木工程一般是低频振动，加速度传感器频率响应范围可选择0.2-1kHz.o、传感器的横向比要小，以尽可能减小横向扰动对测量频率的影响。使用注意事项：量程范围，调整量程范囤，使实验数据达到较好的信噪比：调整原则，不要使仪器过我，也不要使得信号过小。2.什么是自由振动法？自由震动法就是在实验室中采用初位移或初速度的突卸或突加载的方法，使结构受一冲击荷载作用而产生F1.由振动。
