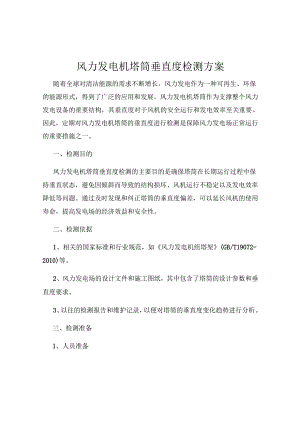

风力发电机塔筒垂直度检测方案.docx

风力发电机塔筒垂直度检测方案随着全球对清洁能源的需求不断增长，风力发电作为一种可再生、环保的能源形式，得到了广泛的应用和发展。风力发电机塔筒作为支撑整个风力发电设备的重要结构，其垂直度对于风机的安全运行和发电效率至关重要。因此，定期对风力发电机塔筒的垂直度进行检测是保障风力发电场正常运行的重要措施之一。一、检测目的风力发电机塔筒垂直度检测的主要目的是确保塔筒在长期运行过程中保持垂直状态，避免因倾斜而导致的结构损坏、风机运行不稳定以及发电效率降低等问题。通过及时发现和纠正塔筒的垂直度偏差，可以延长风机的使用寿命，提高发电场的经济效益和安全性。二、检测依据1、相关的国家标准和行业规范，如风力发电机组塔架(GB/T19072-2010)等。2、风力发电场的设计文件和施工图纸，其中包含了塔筒的设计参数和垂直度要求。3、以往的检测报告和维护记录，以便对塔筒的垂直度变化趋势进行分析。三、检测准备1、人员准备成立专业的检测团队，包括测量工程师、技术工人等。检测人员应具备相关的专业知识和丰富的实践经验，熟悉测量仪器的操作和数据处理方法。2、仪器设备准备(1)全站仪：具有高精度、长距离测量能力的全站仪是塔筒垂直度检测的主要仪器。(2)水准仪：用于测量塔筒基础的高差，辅助判断塔筒的垂直度。(3)激光测距仪：用于测量塔筒各部位的距离。(4)反射棱镜：配合全站仪使用，提高测量精度。(5)笔记本电脑和数据处理软件：用于存储和处理测量数据。3、现场准备(1)在塔筒周围设置安全警示标识，确保检测过程中的人员安全。(2)清理塔筒表面的障碍物和污垢，保证测量点的清晰可见。(3)选择合适的测量基准点和控制点，并进行标记和保护。四、检测方法1、全站仪测量法(1)在塔筒周围选择至少三个稳定的测量控制点，建立测量坐标系。(2)在塔筒上均匀选取若干个测量点，一般每隔一定高度设置一个测量点。(3)使用全站仪分别测量每个测量点的坐标值，并记录下来。(4)通过对测量数据的处理和分析，计算出塔筒的垂直度偏差。2、激光测量法(1)在塔筒底部安装激光发射器，使其发射的激光束垂直向上。(2)在塔筒顶部设置接收装置，接收激光束。(3)通过测量激光束在接收装置上的偏移量，计算出塔筒的垂直度偏差。3、水准测量法(1)在塔筒基础周围设置若干个水准测量点，用水准仪测量各点的高程。(2)通过比较各测量点的高程差，判断塔筒基础是否存在不均匀沉降，从而间接反映塔筒的垂直度情况。五、检测步骤1、初步观察在进行正式测量之前，对塔筒进行外观检查，观察是否有明显的变形、裂缝等缺陷。同时，查看塔筒周围的环境，了解是否存在可能影响测量结果的因素。2、测量点布置根据塔筒的高度和结构特点，合理布置测量点。一般来说，测量点应分布在塔筒的不同高度和方位，以全面反映塔筒的垂直度情况。3、仪器安装与校准将全站仪、水准仪等测量仪器安装在稳定的位置，并进行校准和调试，确保仪器的测量精度符合要求。4、测量数据采集按照选定的检测方法，依次对各个测量点进行测量，记录测量数据。在测量过程中，要注意避免外界因素的干扰，确保测量数据的准确性。5、数据处理与分析将采集到的测量数据导入计算机，使用专业的数据处理软件进行处理和分析。计算出塔筒的垂直度偏差，并与设计要求和相关标准进行比较。6、结果评估根据数据处理和分析的结果，对塔筒的垂直度情况进行评估。如果垂直度偏差超出允许范围，应及时采取相应的措施进行调整和修复。六、检测周期风力发电机塔筒的垂直度检测周期应根据风机的运行年限、环境条件和塔筒的结构特点等因素综合确定。一般来说，新安装的塔筒在投入使用后的前几年应每年进行一次检测，之后可适当延长检测周期，但最长不应超过五年。对于运行环境恶劣或存在明显异常情况的塔筒,应缩短检测周期，增加检测次数。七、检测报告检测完成后，应编制详细的检测报告。检测报告应包括以下内容：1、检测项目的基本信息，如风机编号、塔筒型号、检测日期等。2、检测目的、依据和方法。3、测量仪器的型号、精度和校准情况。4、测量数据的记录和处理结果。5、塔筒垂直度的评估结论。6、对存在问题的分析和建议。7、检测人员的签名和单位盖章。八、注意事项1、检测工作应在天气良好、风力较小的情况下进行，避免恶劣天气对测量结果的影响。2、测量仪器应定期进行校准和维护，确保其测量精度。3、在检测过程中，要严格遵守相关的安全操作规程，确保检测人员的人身安全。4、对于检测结果异常的塔筒，应及时组织专家进行分析和论证，制定合理的处理方案。总之，风力发电机塔筒垂直度检测是一项重要的工作，对于保障风力发电场的安全运行和提高发电效率具有重要意义。通过科学合理的检测方案和严格规范的操作流程，可以及时发现塔筒的垂直度问题，并采取有效的措施进行处理，确保风力发电设备的长期稳定运行。
