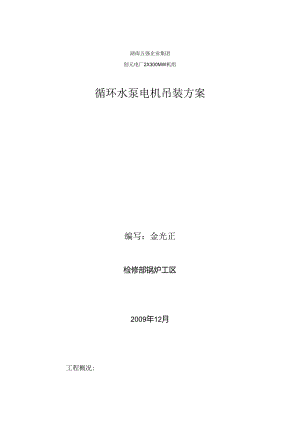

湖南五强企业集团创元电厂2X300MW机组循环水泵电机吊装方案编写：金光正检修部锅炉工区2009年12月工程概况:我厂循环水泵电机系湘潭电机股份生产，总雨量2053kg,高350Omm,长、宽各2250mm。二、吊装方案：由于设备起吊、托运工作量大，工种特别，托运设备重、精密，施工前对工作人员进行严格、规范的技术、平安、任务的三项交底工作，在托运、起吊工作中，严格执行执行吊装方案，现场工作人员严格听从总指挥的调配，详细吊装工作支配如下：1 .电机吊装：1）采纳循环水泵房布置的32/5T行车一台：2）采纳上海汽轮机厂配送原钢丝绳，绳头采纳铝合金套压缩法，钢丝绳直径32.5*2270三,公称抗拉强度1700MPa4根，破断拉力为538KN,平安系数7倍,钢丝绳夹角为60度;3）卸扣采纳9.5T/个，共4个2 .平安留意事项：1）所运用的吊索具必需经过检查，确保无损伤后方可运用：2）起吊前应对钢丝绳做负荷试验，确保平安牢靠后方可运用：3）现场必需设专人指挥，正式起吊前先试验刹车，确保平安牢嵬后方可吊运，行车操作人员必需具有操作资格的人员方可进行作业；4）起吊前应确认电机连接螺栓全部拆出；3.针对危急点危急源实行的防护措施：1）物件吊装，卸扣应运用真确，并拧到位，防止吊运过程中卸扣松脱，使吊物从高空中坠落伤人及设备，以及造成更大的损失：2）吊装用钢丝绳时要细致检查是否有电焊击伤、毛刺、断丝等严峻影响平安的隐患且钢丝绳平安系数应大于7倍以上，凌角处用半圆管垫好，以防受力时拉断；3）吊物下方严禁任何人通过、逗留，吊装过程中无关人员严禁靠近吊装区域；4）正式起吊前必需先试验制动器的牢匏性：5）起吊过程中不得停电，电机在吊装过程中假如发生异样状况马上停止起吊作业，查明缘由并处理后方可接着进行：6）钢丝绳的夹角不能大于120度。
