化工老脱硫设备拆除施工方案.docx

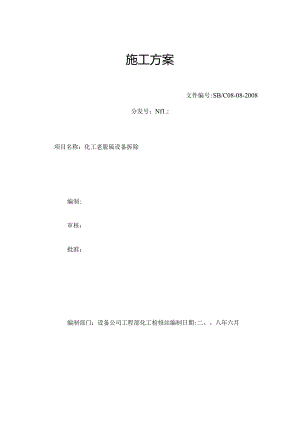

施工方案文件编号:SB/C08-08-2008分发号：Nf1.:项目名称：化工老脱硫设备拆除编制:审核：批准：编制部门：设备公司工程部化工检修站编制日期:二。八年六月一、编制说明11 编制依据12 工程概况13 、施工目标2二、施工打算'组织21 施工前打算工作22 施工人员与机具配备23 施工组织网络图24 、施工平面布置图35 施工区域划分与总施工依次46 须甲方完成、协调事项4三一区域工艺管道拆除4四、 二区域槽类设备拆除4五、 三区域塔类设备拆除51 脱疏塔、水洗蔡塔拆除52 再生塔拆除73 溶液加热器拆除9六、 四区域空分设备拆除9七、五区域戈尔过滤器、泡沫槽拆除9八、电气、仪表部拆除9九、平安保证措施方案101 平安保证体系102 平安管理制度113 平安检查制度114 平安监护制度115 平安管理一般平安规定116 高处作业平安方案12十、施工进度支配13十一、危急源辨识与风险评价结果14一、偏制说明：1、编制依据；1.1、 化工公司供应的老脱硫停工拆除方案。1.2、 化工公司供应的老脱匿设备清单与参数。1.3、 克罗夫GMK5100、5200吊机吊装性能表。1.4、现场施工实际状况。2、工程概况：随着梅山化工新系统建成投用，原有的老脱硫工段装置须全部拆除，各部拆除设备参数如下:序号设备名称规格型号单位数量单重(T)总重(T)备注1煤气除蔡塔03500*29950台150502脱硫塔03500*29950台3501503再生塔02600/3600*43000台3351054溶液加热器0600*3750台3395循环槽05000*4000台316.4549.356事故情08000*4500台111.0411.047沉淀槽02000*2000台11.031.038地下槽02400*2200台11.41.49备碱槽03000*3400台12.572.5710泡沫槽03000*5170台27.2314.4611回转机械设备台2169含电机12工艺管道DN800-DN25155含阀门13钢结构10014电气部分15仪表部分716.85木次拆除匚程量大，施工多为高空或交叉作业，且设备内介质多为易燃易爆，危急性大，动火要求高，因此施工人员必需统,思想，仔细熟识现场环境与工艺设备状况，严格按操作规程，动火方案，高标准，严要求，保质保量保平安完成本项拆除I：程。3、施工目标：3.1、 平安目标：规范操作，杜绝违章：，确保施工无人身、设备事故。3.2、 质量目标：工程交付合格率100%。3.3、 文明施工目标：规范行为、文明施匚、加强现场管理。二、施工打算、组纲：1、施工前打算工作：1.K仔细熟识施工现场状况，对施工人员进行技术交底。1.2、 确定施工方案中每步施工支配、设备吊装步骤。1.3、 吊装用吊具、吊索打算，清理四周施工环境。1.4、 高处作业临时设施搭设到位。1.5、 进、出工段的工艺管道确认断开点，画出切割线。1.6、塔类设备须分段拆除，依据吊机吊装性能确定分割点画出切割线。1.7、做好施工现场平面布置，临时设施推放整齐。1.8、确定好施工现场的水、电、气、等运用位置，并办理相关手续。1.9. 办理好相关证件，如动火证、特别工种操作证，对外来人员要办理好临时出入证。1.10. 针对特别施工项目，应做好平安防护工作，打算必要的平安带、平安绳、灭火器、CO报警仪等平安用品。2、施工人员与机具配备：2.1、施工人员：起重工6名，焊工12名，电工四名，架子工6名，协助工10名。2.2、施工机具：200T吊机1辆，40T吊机1辆，8T吊机1辆，5T叉车1辆，氧乙焕10套，起重用手拉断芦、吊索道木等若干。3,施工组级网络图:4、施工平面布置图:二区域J一区域J煤气平台J工艺富道5、施工区域划分与总施工依次：由于工段拆除的设备量大，为便于施工与管理将脱硫工段分为五个拆除区域：一区域：主要为进、出工段的工艺管道与煤气平台上的煤气管道、阀门。二区域：主要为循环槽、事故槽等槽类设备与槽间工艺管道。三区域：主要为脱硫塔、再生塔等塔类设备与塔间工艺管道、钢结构平分。四区域：主要为脱硫厂房内空分设备，包括空压机、储气罐、压缩空气管与部分泉。五区域：主要为脱硫厂房内的戈尔过港器、泡沫槽等设备.一至三区域设备在脱磁厂房外，四、五区域在脱磁厂房内，施匚时厂房内外可同时进行施工。同时是考虑到塔类设备拆除后摆放至地面解体须要的场地面枳大，另外200T吊机进出须要空间，三区域塔类设备拆除前首先将一、二区域的设备拆除完以腾出足够的场地拆除三区域设备。6、须甲方完成、协调事项：6.1、 电气、仪表总电源作有效切断，三方确认。现场另供应一路施工、照明电源。6.2、 全部管道作有效切断，加堵盲板处盲板加好.进出工段的主管道断开点确认。6.3、 塔类、槽类设备内化匚原料清理干净，由平安部门进行确认。6.4、 煤气管道动火前必需经吹扫、置换、取样分析合格。6.5、 塔类、槽类设备与工艺料管在动火作业前必需取样分析合格。6.6、 须保留性拆除的设备在施工前标出，并告知施工方。6.7、 拆除的废钢必需与时清运，以有保证足够的施工场地。三、一区域工艺管道拆除，本区域主要为进、出工段的煤气管道、料管等工艺管道，施工由40T吊机协作。1、甲方协作确定管道和总管有效断开，在管道上划出切割线。2、在甲方对各路管道进行吹扫、置换并取样分析合格后通知施工方进行动火切割。3、40T吊机协作将分段拆除的管道吊至地面。四、二区域槽类设备拆除，本区域主要包括3只循环槽、1只事故槽与槽间工艺管道和清浊分流设备。1、甲方协作确定槽区管道和总管有效断开。2、在甲方对各路管道进行吹扫、置换并取样分析合格后通知施工方进行动火切割，将槽区管道用吊机协作拆除。3、槽内取样分析合格后，用割刀在槽上开一只放散孔。4、将大槽环向切割（垂直方向上保留四段,每段长约dcm）,用吊机绑牢后,割除剩余部分,将槽的上半部分吊下。5、用同样的方法割除大槽,直至大槽各部分全部落到地面为止。6、在地面上对大槽各部分解体,按装车要求进行分割。五、三区域塔类设备拆除，本区域设备主要为：脱硫塔三只（03500*29950,单重50T）、水洗蔡塔一只（03500*29950,单隶50T）、再生塔三只（02600/3600*43000,单聿35T）、加热器三只（0600*3750.单重3T）与塔间联合平台和【艺管道。拆除分两步：先拆除脱硫塔和水洗茶塔再拆除再生塔。吊装由200T吊机协作施工。1、脱疏塔、水洗蔡塔拆除：拆除依次:塔顶工艺管道一一1#脱硫塔煤气立管一一体2#塔间联合平台分割一一1#脱硫塔分三段拆除一一2#脱硫塔煤气立管一一2#3#塔间联合平分分割一一2#脱硫塔分三段拆除一一3#脱硫塔煤气立管一一3#脱流塔与水洗祭塔间联合平台分割一一3#脱硫塔分三段拆除一一水洗蔡塔分三段拆除。拆除前必需具备的条件：全部工艺管道必需有效断开，管道在动火前必需经取样分析合格，塔内填料与料粉必需清除干净。吊装平、立面图如图:吊装平面图:吊装立面图与脱硫塔分割示意图:水洗蔡塔3蹴硫塔2啾硫塔1N脱疏塔1.1、200T吊机停靠于脱硫塔北侧,打支腿，44T配重，最大工作半径15米,伸臂55.35米,额定起重量20T。1.2、 按图示三分脱硫塔体，每段重约17T。原则上塔体约10米分一段，同时考虑塔外部平台位置可作相应调整，但单段重量保证在19T左右，以避开吊机超载“1.3、 施工人员通过人孔进入1#塔塔体，借助塔内填料隔栅工字钢用木板搭设临时平台，平台距切割线约1.5米。1.4、 在甲方对塔顶管道进行吹扫、置换并取样分析合格后通知施工方进行动火切割,200T吊机协作将塔顶管道全部拆除吊至地面。1.5、用一对6分钢丝绳将脱硫塔煤气立管捆扎坚固挂F200T吊机钩头，启动吊机使钢丝绳受力，割除煤气立管与塔体间连接法兰与支撑，将其吊至地面解体。1.6、将一对1.5时钢丝绳配9.5T卸扣4只与塔顶原有4只吊耳连接（施工前检查吊耳，若其损坏必需垂新焊制）。启动200T吊机使钢丝绳受力。5.13、 工艺管道、塔类设备、槽类设备等在动火作业前必需经取样分析合格后方可施工。5.14、 同一施工区域的塔或槽类设备动火作业，只能单只进行，不行同时施工，若设备间有管道连接必需将管道拆除后方可拆除设备。5.15、各工种工作人员严格遵守本工种平安操作技术规程。5. 16、每天施工结束卜.班前仔细检查、巡察施工场地，息灭施工区域内的切火种,切断施匚临时用电电源，杜绝一切事故隐患C5.17, 拆除作业紧急预案执行梅山化工煤气中毒、触电等紧急预案。6、高处作业平安方案：6. 1、作业人员应从规定的通道上卜.，不得在非规定通道进行攀登，也不得随意利用吊车臂架等施工设备进行攀登。6.17, 悬空作业处应有牢旅的立足处，并必需视详细状况，配置防护栏杆或其他平安设施。6.18, 悬空作业所用脚手板等设备，均需经过检证方可运用。6. 4、安装管道时严禁在安装中的管道上站立和行走。6.5、 各工种进行上下立体交叉作业时，不得在同一垂直方向上操作。下层作业的位置，必需处卜依上层高度确定的可能坠落范围半彳仝之外。6.6、 由于上方施工可能坠落物件或处于起重机把杆回转范围之内的通道，在其受影响的范围内，必需搭设顶部能防止穿透的双层防护廊。6.7、 高处作业运用的平安带必需是双背双挂平安带。6.8、 高处作业运用的小型工具必需用工具袋存放，其余工器具、材料的在不运用时须固定防止落物伤人.6.9、 高处作业严禁向下抛掷杂物。6.10、遇六级与以上大风应停止高处作业十、施工进度支配，序号项目名称时间（天）36912485154571电气设备拆除2仪表设备拆除
