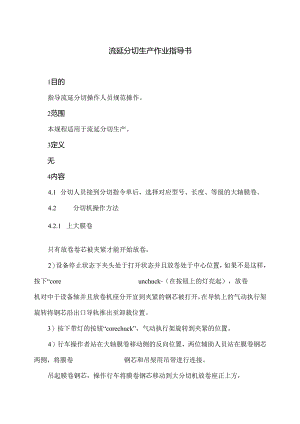

流延分切生产作业指导书（2024年）.docx
流延分切生产作业指导书1目的指导流延分切操作人员规范操作。2范围本规程适用于流延分切生产。3定义无4内容4.1 分切人员接到分切指令单后，选择对应型号、长度、等级的大轴膜卷。4.2 分切机操作方法4.2.1 上大膜卷只有放卷卷芯被夹紧才能开始放卷。2）设备停止状态下夹头处于打开状态并且放卷处于中心位置，如果不是这样，按下“coreunchuck,（在按钮上的灯亮起），放卷机对中于设备轴并且放卷机座分开宜到夹紧的钢芯被打开，在导轨上的气动执行架旋转将钢芯沿出口导轨推出至卸载位置。3）按下带灯的按钮“corechuck”，气动执行架旋转到夹紧的位置。4）行车操作者站在大轴膜卷移动侧的反向位置，两位辅助人员站在膜卷钢芯两侧，将膜卷钢芯和吊架用吊带进行连接。吊起膜卷钢芯，操作行车将膜卷钢芯移动到大分切机放卷座正上方，再缓慢移动放置到放卷机两个夹头之间的轨道上，务必请注意不能放在导轨卸载位置上。6）设定选择按钮“unwinderbrakeoff-on”到“off”，旋转夹头螺栓对齐放卷钢芯孔洞。7）按住带灯的“corechuck”按钮，两边的放卷基座向中心移动直到夹头进入钢芯两端并且弹簧螺栓被挤入钢芯孔洞，大轴被夹住。设定选择按钮"unwinderbrakeoff-onw到“on”,大轴钢芯将被制动和锁紧。9）设定选择按钮“1.OtO”到对应膜卷钢芯放卷方向的位置上。10）通过旋转选择按钮“EdgeGuidemanua1.-Auto"到"Manua1.”。U）通过旋转选择按钮"Unvinder<->使设备上的引膜与膜的边缘对齐。12）使用双面胶将放卷膜卷尾部与设备的引膜对齐粘贴。通过键盘设定浮动轮载荷和放卷直径，只有当轴载荷有效时，放卷才可启动。4.2.2 参数设置与规格的更换D设备为停止状态，根据分切包装任务单，参考计算机中“运行菜单”工艺参数。2）通过键盘设定分切工位数，第一卷膜所在收卷侧宽度、长度、厚度等参数。3）根据计算机上的显示，调节使用的切刀架和使用的收卷工位到对应的刻度位置，安装对应宽度规格的压粗，将使用的切刀架和压根臂的气管插到对应的气孔中。4）同侧工位上必须使用同样外径的夹头。4.2.3 纸芯的安装1）纸芯的长度应与各自的分切宽度相对应，一般为分切宽度+5mm分切包装计划单另有说明的除外。2）按下按钮“Rew.1swingin"和"Rew.2swingin"将收卷工位摆进到受我的位置。3）按住右侧收卷臂下方黑色按钮，夹头松开，将已经准备的纸芯投入一端夹头，另一端对准另一夹头纸芯自动被夹头夹紧。4.2.4 穿膜1）设备停止状态,设定选择按钮“AHKnivesMoveoff/on,到“off”抬起所有切刀臂。2）按住“Threadingchainon”宜到穿膜褪的铁环到达传送辑4、i下面。3）按住按钮“UnwindingJog”手工引导薄膜到穿膜褪的铁环位置，且将膜的一端系在铁环上。4）再次按住"Threadingchainon”按钮，膜在点动的方式下被引导到传送转4、5的上方，然后松开按钮，将膜从铁环上取下。5）通过按下“MachingJog”按钮引导薄膜到收卷侧1且在底刀抠上铺平。6）设定选择按钮“AHKnivesMoveoff-on"到"on”,放下切刀架。7）宜到切开的膜的长度足够于贴在两侧纸芯上，切断未切开的膜，穿引被切开的膜到收卷侧1和2,并将薄膜平贴到对应的收卷卷芯上，并且使膜收紧，将废边穿引到废边吸风管道。8）当使用摆动时，设定选择开关“Edgeguidenianua1.-Aiito"到"Auto"和munwinderOsci1.1.ationoff-on,到"on"。9）按下带灯的按钮“WS.IoiT和"WS.2on”，收卷工位转动，直到收卷臂紧帖接触根，薄膜张紧，“WS.1.on”和“WS.2on”指示灯闪烁。10）带灯按钮“machineon”显示设备的主驱动功能正常。425设备启动、收卷1）按下带灯按钮“Machineon”，设备上的扬声器发出声音,并且在每个收卷侧的信号灯闪烁。2）当警报声停止时，信号灯熄灭并且确认没有任何人在设备的危险区域,再次按下带灯的“Machineon”，设备启动运转。3）分切过程中可以根据经验和需要进一步调节可调整部分（装置）。4.2.6 卸卷I）设备停止后，按下“Rew.1SwingOut"和"Rew.2SwingOut”成品离开接触辐。2）在成品上切断薄膜并将箭头粘到成品上，将准备好的套袋套在膜卷上。3）将卸卷小车推（拉）到收卷处，且将橡胶垫准备好。4）按住“Rew.1.SwingOut"和"Rew.2SwingOut”，收卷工位移出到最终位置，成品放置于卸卷车上。5）按下“Rew.1.UnchuckA1.1."和"Rew.2UnchuckA1.1.”,夹头被打开并放开成品（必须确认膜卷放置于稳固的受载位置，上述动作方可实施）。6）按下按钮“Rew.1.Swingin"和"Rew.2Swingin”,收卷工位抬起并回到待机位置。7）将装载着成品的卸卷小车推（拉）离收卷机。8）认真准确填写流延分切机生产口报表。4.2.7 膜卷钢芯的更换1）设备停止后，划去放卷钢芯上剩余的膜。2）按下带灯的按钮“coreunchuck”，放卷机对中设备轴，放卷基座分开直到钢芯被打开，并将空钢芯放置在出口导轨上，气动执行架旋转将钢芯推出并且滚到卸载位置。3）将行车移动到放卷机的上部，两位辅助人员分别站在钢芯两侧，用吊带将空钢芯和吊架进行连接。4）吊起钢芯移至钢芯放置区，操作者站在行车运行方向的相反位置。4.2.8 设备的停止下列方式可使设备停止1）按下按钮"Machineoff”。2）放卷母卷达到预设直径。3）达到预设长度或预设收卷直径。只是在危险情况下，按下蘑菇按钮"Emergencys1.op"，所有的设备驱动在相当短的时间内被关闭，重新启动设备前必须重新抬起此按钮，并按F,'Troub1.ereset"
