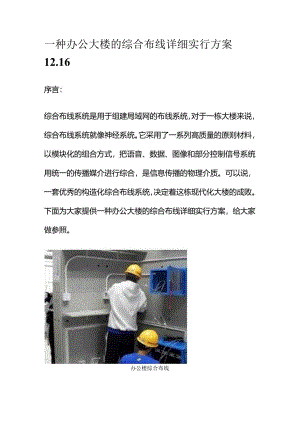

一种办公大楼的综合布线详细实行方案12.16序言：综合布线系统是用于组建局域网的布线系统，对于一栋大楼来说，综合布线系统就像神经系统。它采用了一系列高质量的原则材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传播媒介进行综合，是信息传播的物理介质。可以说，一套优秀的构造化综合布线系统，决定着这栋现代化大楼的成败。下面为大家提供一种办公大楼的综合布线详细实行方案，给大家做参照。办公楼综合布线1 .工程概述本次工程重要实行办公大楼内的计算机构造化布线和办公大楼与车间、仓库、之间的光纤布线。办公大楼内布线点有30个数据点。2 .办公大楼综合布线系统布线规划根据办公大楼的构造及用途，构造化布线系统规划如下：选择性能良好、符合国际原则（ISoII801）的综合布线系统（如IBM、1.ucentAMP、西蒙、万泰等布线系统），以高的性能指标、好的工艺性能保证布线系统可以满足智能化工程的规定；整个布线系统采用星型构造。长处是提供互相独立、互不影响的信道，集中式管理，易于重组和升级，支持多种应用。2.2 重要技术参数及设备选型根据实际状况，并参照ISO11801原则的规定，工程采用美国的AMP综合布线系统，其重要性能指标如下：线缆数据线采用超5类双绞线；不会因使用人员误插引起设备损坏；具有很好的可扩充性；可靠性高，其线缆及配线架所有可以获得妥善的保护；造型美观。技术指标特性阻抗：100欧姆传导延时：V1.0US电容：13.5pff1.直流电阻：40近端串扰：24dB衰减：23.2dB回返损耗：IOdB2.3 .对计算机网络设备的考虑布线系统在某种意义上是网络系统的工艺实现。在本布线系统中，专门考虑了计算机网络设备所需的空间、安装方式和跳线管理措施。所采用的原则机柜可以安装网络设备，同步也预先留有空间足以安装所需的所有网络设备；专门为网络设备准备了跳线管理器，使网络设备上的跳线可以沿着给定的路线行进，使整体造型美观，并且不会影响对网络设备上多种指示灯的观测。2.4 关键技术采用最新国际原则木布线系统符合最新的国际布线原则ISO/IECI1801（1995年颁布），并符合美国TIA/EIA568布线原则、欧洲IN5O173原则。此外，考虑到日益严重的电磁干扰对网络通讯的影响，本布线方案更符合最严格的电磁兼容（EMC）EN55022-B原则。全五类水平子系统数据传播采用5类非屏蔽阻燃双绞线，可支持高达155MbPS的数据传播速率，具有很强的抗干扰和高可靠性。2.5 、设备间阐明主配线间对应30个信息点，设1个42u的19”工业原则机柜，以安装2个16口的5类跳线面板，并留出足够的空间，用于安装网络集线器之类的设备。同步它又作为设备间重要寄存多种计算机主机、服务器、网络互换机等计算机设备。2.6 、管线布放方式水平子系统连接配线间和信息出口。水平布线距离应不超过90M,信息插座到终端设备连线不超过WMo有两种走线方式：(1)采用走吊顶的轻型槽形电缆桥架的方式这种方式合用于大型建筑物，为水平线系统提供机械保护和支持。一般使用此方式。装配式槽形电缆桥架是一种闭合式金属桥架，安装在吊顶内，从弱电竖井引向各个设有信息点的房间。再由预埋在墙内的不一样规格的铁管，将线路引至墙上的暗装铁盒内。为保证线路的安全，应使槽体有良好的接地端，金属线槽、金属软管、电缆架及各分派线机柜均需整体连接，然后接地，如不能确定信息出口精确位置接线时可先将线缆盘在吊顶的出线口，待详细位置确定后，再引到信息出口。(2)采用地面线槽走线方式。这种方式合用于大开间的办公间，有密集的地面型信息出口的状况。针对办公大楼的特殊需求以及所在办公区的建筑构造，我们提议在布线实行过程中重要采用走吊顶的轻型槽形电缆桥架的方式。3 .光纤布线系统3.1 光纤布线规划考虑到主干需要高数据带宽和防止干扰，故室外布线均采用室外光缆3.2 方案阐明如下：在办公大楼中心机房安装3台24口的光纤配线箱，用于熔结引向5个车间、4个仓库、经营企业和质保中心的11根6芯多模室外光缆。每根光纤的长度估计为500米，采用长飞企业生产的6芯多模室外光缆。引入到5个车间、4个仓库、经营企业和质保中心的光缆终止于6口光纤终端盒，从光纤终端盒内引出的光纤尾纤直接插入网络设备。其中引出的光纤尾纤有一对SC头和两对ST头。3.3 室外光缆布线室外光缆布线采用下措施综合施工：走既有电缆沟：在有电缆沟的地方尽量走原有的电缆沟，光缆挂于沟壁上。新建电缆沟：在无电缆沟的地方，如资金充许可新建电缆沟。穿管直埋：这是一种较为经济的措施。架空走线：不推此法，必要时也可用。4 .工程施工4.1 、工程重要内容a）现场勘察；b）布线工程的设计，计划与管理；c）电缆敷设，墙面、柱面、地面处理;d）安装配线架；c）安装分布的信息插座及其他附件；f）电缆标识、电缆端接；g）信息插口模块的打线和安装；h）跳线架的打线和安装；i）跳线架、信息口编号;j）信息口连线测试;k）光纤铺设和熔结；1）提供布线工程文档；m）技术征询、系统培训。4.2 施工人员本项目的电气工程和墙面处理工程由布线专业施工队伍进行。我们将按ISO9000质量论证体系和企业质量管理原则严格质量管理。4.3 施工中应注意的问鹿所有信息出口插座必须使用同一原则的产品，或是568A,或是568B,并且应与跳线架使用同一原则。水平UTP与信息出口插座的连接必须遵照综合布线的国际原则，剥线时剥出的非双绞的长度必须不不小于I.3CM。在设计过程中注意水平距离不要超过90米。穿管拉线拉力适中。沿吊顶走线时，应保持与其他系统之间的间距，这些系统包括电力线、电源线、空调管道、热风回流出口、警报线。由于这些系统尤其是电力系统会对通信线路产生干扰。同步要注意当众多电缆置于天花板上，天花板的承重能力以及安全性。室外光纤铺设时，光纤不可裸露。光纤铺设过程中,光纤弯曲度不可不小于90度。以上就是本次综合布线方案的所有内容了，综合布线系统是信息技术和信息产业高速大规模发展的产物，是布线系统的一项重大革新，它和老式布线比较，具有明显的优越性。
