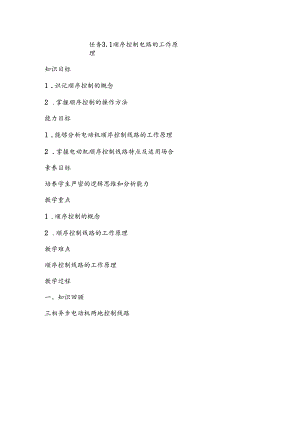

任务3.1顺序控制原理教案(官伦).docx
任务3.1顺序控制电路的工作原理知识目标1 .识记顺序控制的概念2 .掌握顺序控制的操作方法能力目标1 .能够分析电动机顺序控制线路的工作原理2 .掌握电动机顺序控制线路特点及适用场合素养目标培养学生严密的逻辑思维和分析能力教学重点1 .顺序控制的概念2 .顺序控制线路的工作原理教学难点顺序控制线路的工作原理教学过程一、知识回顾三相异步电动机两地控制线路1.原理图3-50HZ甲地乙地二、新授课（一）顺序控制的定义顺序控制：要求几台电动机的启动或停止按一定的先后顺序来完成的控制方式（二）顺序控制电气控制电气原理图a-50HZ（三）顺序控制电珞构成主电路控制电路1 .电路的主要构成元件(I)闸刀开关(2)熔断器(3)交流接触器(4)热继电器(5)按钮(6)电动机2 .主电路构成两台三相异步电动机顺序控制的主电路主要由1个闸刀开关、6个熔断器、2个交流接触器、2个热继电器以及2台电动机组成。各元器件作用，闸道开关QS主要是用于隔离电源，熔断器FU主要用于短路保护，热维电器FR主要是用于过我保护，交流接触器KM主要用来接通或分断主回路，在主电路中我们用到的是交流接触器的主触头。3.控制电路构成在控制电路中，有熔断器、热继电器的常闭触头、按钮的常开和'常闭触头、交流接触器的触头和线圈等。在这里，熔断器起短路保护的作用，按钮起发出指令的作用，热继电器的辅助触头起过载保护的作用，交流接触器的辅助触头和线圈起逻辑控制作用。各元器件作用，用FR1.的常闭触头作总的过载保护，用SB1.的常闭触头作总的停止控制，用SB2的富开触头作第一台电动机的启动控制，用KM1.的一个富开辅助触头作自锁控制，用ER2的常闭触头作第二台电动机的过我保护，用SB3的常闭触头作第二台电动机的停止控制，用SB4的常开触头作第二台电动机的启动控制，用KM2的一个常开辅助触头作第二台电动机的自锁控制。（四）顺序控制电路工作原理首先是电动机的启动，第一步，合上电源开关QS；第二步，按下主轴启动按钮SB2,SB2常开触头闭合，KM1.线圈得电吸合，KM1.的常开辅助触头闭合自锁，Kv1.的主触头闭合，主轴电动机转动；第三步，按下油泵启动按钮SB4,SB4常开触头闭合，KM2线圈得电吸合，KV2的常开辅助触头闭合自锁，KM2的主触头闭合，油泵电动机启动旋转；需要说明的是，我们用的开关不会自动复位，而按钮会在松开后自动复位。然后是电动机的停止，第一步，按下SB3,SB3常闭触头断开，KM2线圈失电，KM2的常开捕助触头断开还原，KM2的主触头分断，油泵电动机停止旋转；第二步，按下SB1.,SB1.常闭触头断开，KM1.线图失电，KM1.的常开辅助触头断开还原，KM1.的主触头分断，主轴电动机停止旋转。如果要实现主轴电机和油泵电机的同时停止，我们可以在停止时,先不按SB3,直接按SB1.,就会实现两台电机同时停止。三、知识拓展1 .顺序后动逆序停止电路原理图FV主电路控制电路2 .顺序启动逆序停止电路工作原理分析主电路，没有什么变化。在控制电路中，顺序启动逆序停止电气原理图多用了两个辅助触头，分别是KM1.和KM2各增加了一个常开辅助触头，KM1.增加的一个辅助触头主要是用来顺序启动控制的，它串联在KM2线圈回路中，电动机M1.没有启动的情况下，即KM1.的这个常开辅助触头没有闭合情况下，电动机M2是无法启动的，就是KM2的线圈无法得电；KM2增加的一个辅助触头主要是用来逆序停止控制的，它并联在电动M1.停止按钮SB3的两端，在停止过程中，当电动机M2没有停止的情况下，按下电动M1.停止按钮SB3是无效的，应为还有一条支路为电动机VI控制回路KM1.的线圈供电，要让电动机MI停下来，只有先停止电动机M2,让KV2增加的这一个辅助触头先断开，然后就能停止电动机M1.To四、课堂小结1.小结一下我们所学习的两个电路。第一个电路，顺序启动同时停止，可以同时停止，也可以逐个停止，需要说明的是第一个电动机不能先停止。第二个电路，顺序启动逆序停止，就是必须顺序启动，也必须逆序停止，否则无法先启动第二台电动机，也无法先停止第一台电动机。2 .总结一下顺序启动实现的方法。就是把第一个交流接触器KM1.的常开辅助触头串联在第二个交流接触器KV2的线圈回路中，如果要实现三台及以上电动机的顺序后动，就可把把第二个交流接触器KM2的常开辅助触头串联在第三个交流接触器KM3的线圈回路中，以此类推，我们就可以实现多台电动机的顺序启动。3 .总结一下逆序停止实现的方法。就是把第二个交流接触器KM2的常开辅助触头并联在第一个交流接触器KM1.的停止按钮的两端，如果要实现三台及以上电动机的逆序停止，就是把后一个交流接触器常开辅助触头并联在前一个交流接触器停止按钮的两端，以此类推，我们就可以实现多台电动机的逆序停止。五、课后习题（一）填空1 .顺序控制电路的特点是：先动作的接触器的常开触点与后动作的接触器的线图相。先停的接触器的常开触点与后停的停止按钮相O2 .在电路中，FR1.,FR2在电路中的作用是3 .在电路中，FU1.FU2在电路中的作用是4 .在电路中,KM1.,KM2的常开辅助触点的作用是5 .在电路中，QS的作用是。（二）简答简述顺序控制电路的工作原理。
