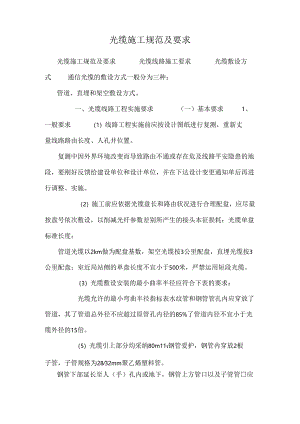

光缆施工规范及要求光缆施工规范及要求光缆线路施工要求光缆敷设方式通信光缆的敷设方式一般分为三种：管道、直埋和架空敷设方式。一、光缆线路工程实施要求（一）基本要求1、一般要求（1）线路工程实施前应按设计图纸进行复测，重新丈量线路路由长度、人孔井位置。复测中因外界环境改变而导致路由不通或存在危及线路平安隐患的地段，要刚好反馈给建设单位和设计单位，并在下达设计变更通知单后再进行调整、实施。（2）施工前应依据光缆盘长和路由状况进行合理配盘，应尽量按盘号依次敷设，以削减光纤参数差别所产生的接头本征损耗：光缆单盘标准长度：管道光缆以2km做为配盘基数，架空光缆按3公里配盘，直埋光缆按3公里配盘；室近局站侧的单盘长度不宜小于500米，严禁运用短段光缆。（3）光缆敷设安装的最小曲率半径应符合下表的要求：光缆允许的最小弯曲半径指标表水纹管和钢管管孔内应穿放了管道，其了管道总外径不应超过原管孔内径的85%了管道内径不宜小于光缆外径的15倍。（5）光缆引上部分均采纳80m11钢管爱护，钢管内穿放2根子管，子管规格为2832mm聚乙烯塑料管。钢管下部延长至人（手）孔内或地下，钢管上方管口以及子管管应作堵塞处理。（6）光缆线路在施工过程中要考虑光缆必要的预留长度，主要包括光缆接头处的预留长度、光缆弯曲增加长度、局站内预留长度等。光缆的预留长度要严格依据下表要求实施，对特殊地段可结合工程现场实际状况确定。光缆预留长度表XX局为端,XX中继站为B端。（二）架空光缆线路安装要求1、杆路建筑安装要求（1）电杆的规格及选用架空杆路全程采纳油木电杆，电杆稍径14-20厘米。杆路建筑标准杆高为8米，标准杆距为50米，超过65米按长杆档处理。光缆距地面的高度达不到要求时，可实行增加电杆高度的方式，当电杆高度为12米以下时（不含12米）采纳单接杆方式，当电杆高度为12米以上时采纳品接杆方式。接杆时电杆锯出断面及刨平面需用沥青作防腐处理，接杆下节杆稍径不得小于上节杆稍径，单接杆时下节杆稍径不小于上节杆根径的四分之三。具体规格程式按设计图纸规定标准实施。单接杆在直线路上应装在顺线路方向，在经受定向风力的地区应装在背风的一侧，角杆应装在拉线的反侧，跨越杆应装在长杆档的一侧，坡度变更杆应装在下坡的一侧，分线杆应装在拉线的反侧。（2）电杆埋深依据线路负荷以及对当地地理环境、气候条件等状况的勘察，设计中杆路部分的电杆埋深为1.5米，对不同杆高、土壤等状况电杆埋深应符合下表的要求：木电杆洞深表单位（m>架空杆路通常安装的拉线主要有角杆拉线、顶头拉线、双方拉线、三方拉线和四方拉线等，各种拉线的设置和拉线程式要求如下：拉线的距高比（拉距/电杆出土高度）一般为1：1,对于特殊环境、地势受限时，其距高比不应小于1：O.75角杆外侧无法做拉线时，可改做撵杆，撑杆的距高比一般取1：0.6,最小不应小于1：0.5。15米以下角深采纳单条角杆拉线，15米以上角深采纳八字拉线。为加固杆路强度宜线杆每隔8档设置抗风拉线一处，每隔16档设置防凌拉线一处，当杆路遇到有角杆拉线时，可视作为抗风拉线。终端拉线、角杆、防凌拉线上把安装于吊线上方30cm,抗风拉线上把安装于吊线下方IOcm处。原有杆路架设拉线的依据实际状况调整。拉线上把采纳柱形绝缘子进行连接，并符合下表的要求:拉线上把另缠法规格表（单位：mm）拉线中把与地锚的连接处安装拉线衬环，并采纳3.0镀锌铁线另缠方法捆扎，并符合表6.3-3的要求：表6.3-3拉线中把另缠法规格表（单位：mm）拉线地锚拉线地锚的选用及埋深符合下表要求：表拉线地锚、水泥拉线盘及地锚坑横木的选用（7）架空吊线安装杆路上安装一条吊线时，应安装在杆路前进方向车行道的反侧或建筑物一侧，应始终保持一侧通行。木杆上安装吊线采纳镀锌有头穿钉和三眼单槽夹板紧固，架空吊线安装在现有吊线光缆的另外一侧，需更换为镀锌有头穿钉与三眼单槽夹板紧固。在同一杆路同侧架设两层吊线时，两吊线间距为4OOmmo当杆距小于120米时，架空吊线选用7/2.2镀锌钢绞线；杆距大于120米的均为飞线杆距，架空吊线选用正辅吊线跨越装置。其中：杆距120-250米时，正吊线采纳7/2.2镀锌钢绞线，副吊线采纳7/2.6镀锌钢绞线，正吊线终结安装。杆距大于250米时，正吊线采纳7/2.6镀锌钢绞线，副吊线采纳7/3.0镀锌钢绞线，正吊线终结安装。杆路长杆档临杆做协助终结，在防凌杆上做泄力终结。杆路角深在10T5米的外角杆采纳同吊线程式的协助装置，角深在5-10米的角杆采纳4.0铁线协助装置。吊线坡度变更超过杆距的10%时，电杆上的吊线做俯仰角装置。吊线接续及终端均采纳柱形绝缘子进行连接，要求新设的吊线在每一档内只能有一个接头，吊线交越道口、铁路、河口及超过80米的杆档内不应有接头。（8）交越电力线防护要求通信线路与电力网交越时需选用绝缘钢绞线防护。（9）避雷线安装终端杆、引入杆、分歧杆、跨越强电线路两侧的电杆安装延长式避雷线。角杆、终端杆、防风杆、防凌杆安装拉线式地线。（10）号杆架空杆路电杆编号标记要清楚，从光缆A端起先向B端依次编序杆号。杆号牌应安装在面对杆路所沿的道路一侧，杆号牌下边缘应距地面不低于2.5米。（I1.）架空杆路与其他建筑物的最小净距要求应符合下表的规定：行敷设时，若间距不能满意以上要求，可以杆路共享或改用其他方式敷设光缆线路，并满意隔距要求。2、架空光缆安装要求（1）架空光缆可用于轻、中负荷区和地形起伏不很大的地区。超重负荷区、冬季气温低于一30°C、大跨距数量较多、沙暴和大风危害严峻地区不宜采纳。（2）牵引光缆时，无论机械牵引还是人工牵引，要求牵引力不得大于光缆允许的最大拉力，一般最大牵引速度为15米/分。牵引时要求缓和匀称，保持恒定，不能突然起动，猛拉紧拽。架空光缆布放均应通过滑轮牵引，敷设过程中不允许出现过度弯曲或光缆外护套损伤等现象。（3）架空光缆每1-3根电杆上作一处伸缩预留，伸缩弯在电杆两侧的挂钩（用扎带或皮线搠扎）间下垂20Omm,并套上400mm长的聚乙烯管爱护，聚乙烯管两端与光缆采纳胶带缠扎封堵。（4）新增吊线架挂光缆，光缆挂钩选用25mm规格。（5）光缆挂钩间距为500mm,允许偏差30mm：在电杆两侧的第一个挂钩距吊线夹板250m,允许偏差20mn;挂钩在吊线上的搭扣方向应一样，挂钩拖板安装整齐。（6）引上光缆采纳2832mm聚乙烯理料套管爱护，并将套管延长至吊线距电杆1米处，运用皮线绑扎固定。（7）架空光缆在各种状况下架设的高度，应不低于下表的规定：于下表的规定。1 .供电线为被覆线时，光（电）缆也可以在供电线上方交越。2 .光（电）缆必需在上方交越时，跨越档两侧电杆及吊线安装应做加强爱护装置。3.通信线应架设在电力线路的下方位置，应架设在电车滑接线的上方位置。（9）光缆接头盒可以安装在吊线或者电杆上，并固定牢竟。（10）光缆应尽量绕避可能遭到撞击的地段，确定无法绕避时应在可能撞击点采纳纵剖硬质塑料管等爱护。引上光缆应采纳钢管爱护。光缆与架空电力线路交越时，应对交越处作绝缘处理。（三）光缆在不行避开跨越或接近有火险隐患的各类设施时，应实行防火爱护措施。（三）管道光缆的施工要求1、管道施工技术要求1、-般要求管道施工前应按规定程序办理路由手续，以保证路由的合理合法及平安稳定性。施工时应仔细进行复测，复测中对因外界环境改变导致障碍的地段，在征得建设单位和设计单位认可后进行调整或实行必要的技术措施。2）、挖掘沟（坑）要求（1）通信管道施工时，遇到不稳定土壤或有腐蚀土壤时，施工单位应刚好提出，待有关单位提出处理看法后方可施工。（2）管道施工开挖时，遇到地下已有其它管线平行或垂直及距离小于通信管道设i规范要求或危机其它设施平安时，应向建设单位反映，在未取得建设单位和产权单位同意时，不得接着施工。（3）挖掘沟（坑）如发觉埋藏物，特殊是文物、占菸等必需马上停止施工，并负责爱护现场，与有关部门联系，在未得到妥当解决之前，施工单位等严禁在该地段内接着施工或有损于爱护现场的工作。（4）施工时遇下列地段应支撑护士板H.横穿车行道的管道沟：b.沟（坑）的土壤是松软的回填土、瓦砾、砂土、级配砂石层等；c.沟（坑）土质松软且深度地与地下水位高的：d.施工现场条件所限采纳放坡法施工而须要支撑护土板的地段，或与其他管线平行较长且距离较小的地段等。（5）挖沟（坑）接近设计的底部高程时，应避开挖掘过深破坏土壤结构，如挖深超过设计标高100mnI应填铺灰土或级配砂石并应夯实。（6）通信管道施工现场堆土，应符合下列要求：a.开凿的路面及挖出的石块等应与泥土分别堆置：b.堆土不应紧靠碎砖或土坏墙，并应留有行人通道；c城镇内的堆土高度不宜超过1.5m:d.堆置土不应压埋消火栓、闸门、电缆（光缆）线路标石以及热力、煤气、雨（污）水等管线的检查井，雨水口及测量标记等设施；e.土堆的坡脚边应距沟（坑）边40cm以上。f.土堆的范围应符合市政、市容、公安等部门的要求。（7）挖掘通信管道沟（坑）时，严禁在有积水的状况下作业，必需将水排放后进行挖掘工作。（8）室外最低气温在零下5摄氏度时，对所挖的沟（坑）底部，应实行有效的防冻措施。3）、通信管道的施工技术要求（1）市内主要街道采纳盥科管为HDPE蜂窝管，人口和企业密集的主要街道为4孔，其余为2孔，中继站引接采纳一根5孔盘管方式。全程管道采纳水泥包封进行爱护。与其他管线交越或者大型车辆频繁道路采纳钢管爱护方式。<2）桥上架设管道采纳全程钢管爱护方式，并相隔肯定距离在可做支撑或者吊挂处进行加固爱护。穿越距离较短水渠时，水渠两侧设置50mm钢管做支撑爱护，在水渠上方进行穿越。（3）管道敷设应有肯定倾斜度。以便渗入管内的地下水流入人孔。管道坡度要求3-4,不得小于2.5。管道沟要求采纳夯填方式回填原土。（4）通信管道手孔建筑：手孔采纳90120代砌手孔，防水面采纳内外五层防水砂浆抹面。（5）管道埋深管顶至路面不宜小于0.8米。进入人孔处管道基础顶部距人孔基础顶部不少于04m,管道顶部距人孔上覆底部的净距不得小于0.311u（6）通信管道与其它管线及建筑物间的最小净距表通信管道与其它管线及建筑物间的最小净距表（单位：m）距不宜小于1.5m。当管道在排水管下部穿越时，净距不宜小于0.4m,通信管道应作包封。（2）在交越处2m范围内，煤气管不应作接合装置和附属设备：如上述状况不能避开时，通信管道应作包封。2、管道光缆敷设安装要求（1）管道光缆采纳人工敷设方式，牵引距离不得超过一公里。超过时应实行字分段牵引或中间加协助牵引。敷设后的光（电）缆应平直、无扭转、无交叉，无明显刮痕和损伤。（2）利用蜂窝管、梅花管或者盘管中的一孔子管敷设，不需再穿放子管。（3）光缆在人（手）孔内应紧靠人（手）孔壁，采纳2832mm水纹塑料软管爱护并用尼龙扎带绑扎在搁架上，并用U型卡子固定不少于两处，不得干脆从人（手）孔中间穿过。（4）人（手）孔内的光缆应排列整齐，并绑扎光缆标记签作为识别标记和挂光缆标识牌识别。（5）管道光缆的接续点支配在人（手）孔中，将接头盒安装在距人（手）孔内上覆300mm处，并固定在支架上，安装要坚固。（6）预留支架采纳三根膨胀螺栓倒三角形方式安装在井壁上，将预留光缆盘扎后固定在预留支架上。（7）人（手）孔中的光缆套纵剂水纹管，接口处缠绕红色PVC胶带。3、直
