SAP2000使用教程.docx

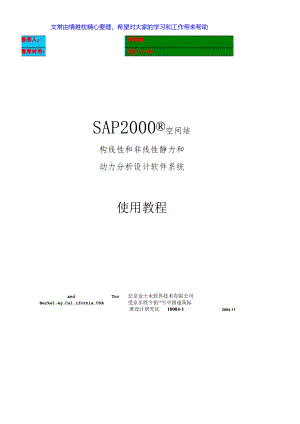

文常由情难枕精心要理，希望对大家的学习和工作带来帮助SAP2000®空间结构线性和非线性静力和动力分析设计软件系统使用教程andTnc北京金土木软件技术有限公司Berke1.ey,Ca1.ifornia.USA受京车绶今街19号中国速筑标2004-11准设计研究尻10004-1计算机程序SAP2000及全部相关文档都是受专利法和极权法保护的产品。全球范围的所有权属于ComPU1.erSandStructures,Inc.<S.P2000中文版版权同属于北京金土木软件技术有限公司）。如果没有ComputersandStructures,Inc.的预先书面许可,未经许可的程序使用或任何形式的文档复制一律桀止。更多信息和此文档的副本可从以下获得：北京金土木软件技术有限公司北京车公庄大街19号中国速筑标准设计研究浣100041电话：86-10-88383866传宾：86-10-88381056电子邮件：网址：ComputersandStructures.Inc.1995UniversityAvenueBerke1.ey,Ca1.ifornia91701电话：（510）815-2177传真：（510）845-4096电子邮件：（对于一般间迤）电子邮件：（对于技术支持向盆）网址：©GWriah1.Cc<utcr«andStructures,IniC.1.78-2001.TheCS1.1.xsoi»aeisurdInMknHrkofC<11utersandStr1.ure.!nc.SW2000Saregisteredtrcdctu*kofCc*jtc*sandStructures,Inc.indvinarcisteaodtHidraarkofMicroicoftCorpora1.ion.AdobeandAcrnbatarcrcisteredtradcnirkicofdcbcSystc115Incorporated.免责声明SP2000的开发及文件编制投入了相当多的时间、努力及费用。程序巳经经过彻底地测试及使用。然而，在程序使用方面，使用者接受并清楚知道开发者或经销商在程序的准确性或可靠度上没有做任何直接或暗示的担保。使用者必须明确了解程序的假定并必须独立地核查结果。步展三添加面对段2-18定义面效面2-18绘V.面对象2-19分割面对象2-209.73燧加约束2-21目录SAP2000使用教程1介绍使用本手环程吊曾介1-1使用本教矍1-22教程工程界百建立新续型选择列表2-22-2步属一2-3定义截面自动2-52-17-«步兔象象象改里#对对对对部康架端架植制切元存单制夏药友保步我五定义荷我工晁2-22步骤六指定更力有鼓2-21步莪七指定而刚度修正2-25步骤八运行分析2-27步骤九以图像方式显示分析果2-28步赛十货计相梃架对象2-32第一章使用本手册本手册介环SAP2000版本9。逐步教程引导用户建立第一个模型。目的是介绍程序根本特点和演示快速和容易的窿立模型.本教程给你提供SP2000的第一手笠料,对大多数人来说.这是熟悉程序的最快的方法。SAP2000是一个功能非常强大和全面的程序,具有很多特点和功能。本手册不是介绍所有这些功能。而是简要介绍如何使用程序，同时在介绍过程中提供一些提示。要完全掌握SAP2OOO,需要本教程和SAP2000的其它手册一起使用。程序简介SP2000是独立的基于有限元的结构分析和设讦程序。它提供了功能强大的交互式用户界面，带有很多工具带助快速和精碗创立模型，同时具有分析最复杂工程所需的分析技术。SAP2000是面向对象的.即用单元创立模型来表达实际情况。一个与很多单元连接的梁用一个对象建立，和现实世界一样，与其它单元相连接所需要的细分由程序内都处理。分析和设计的结果对整个对象产生报告，而不是对构成对象的子单元，信息提供更容扬解绿并且和实际靖构更协调.使用本教程本教程中的例子提供了使用SAP2000的一步一步的描述。推荐阅读本手册时实际操作这些步骤。在开始本教程之前,必须安装SAP2000程序。井月开始本教程前,最好细读其它手册，至少在手边可以在带要时使用。如果用Pdf格式阅读,建议开始本教程之前打印。使用SAI>2000的同时在屏幕上阅读本教程不大现实。在本教程的课程中,将展示SP2000的很多根本林点。完成这个例子至少需要一个小时，如果有事济要停止的话，保存模型以便于以后继续。欢送使用SAP2000.第二章教程本章介绍一步一步座立一个SAP2000模型的步骤。创立模型的每步是唯一确定的，介绍了建立模型的不同技术。在本章结束时,将建立一个如图1所示的模乐图1教程模型工程教学用的工程是一个有五个板的斜桁袋桥。桥跨60英尺，每个宽和高12英尺。支座一跳舞动,另一谓或接.桁架及交叉单元由21.4M构成,桥面板为5英寸厚混凝土板。格只迸行静力分析；桥面恒栽每平方英尺10镑(PSf),活我100psf.界面窗口顶部菜单包含SAP20(W的所有命令和选项.包括定义、绘图.选择.指定.分析、显示.设计。这些列出的菜单包含SP2000经营使用的命令,大多数最泾常用到的命令可以通过绘图区域周围的屏幕上点击一下相应按钮执行。按钮有效性由主菜单条上左侧有图标说明,右下角显示当前使用的单位.图2显示界面的布置。国2显示界面第一步建立新模型这一步中.定义垠本轴区作为建立模型的模板。然后选择一个双角钠列表作为桁架自动选择列表。A.点击文件新模型命令或新建模型修钮口1.将显示图3的对话根.错认缺省单位为Kip-in.图3模型模板B.模型模板对话根使用参数化生成技术允许快遑建立很多类型的懊型.然而，本教程中将从只健立轴网开始建立模51.放置轴网时，精前地用定义的几何性演表示横皇的主要几何件性很更要.建议花一些时何仔细地设置轴网度的数量和间距.逵择仅柚网按钮,将显示图4对话框.图4新建坐标/轴网系统对话根C.新建坐标/触网系统对话推用来指定X、Y、Z方向的轴网线和间距.指定X方向的轴网线数为11.丫和Z方向为2.输入X方向轴网姣向距6ft并回车，注港程序自动将6ft转换为72以和缺省的英寸单位一致。输入丫和Z方向问比12ft或144.图5SP2000管D第一步魏立新模型D.点击瑜定按钮慢爻改变，将显示图5.轴网将在两个窗口垂直排列，左恻X-Y平面视图，右侧3-D视图，如上所示.货口的数量可以通过选择选项>贲口命令改变.注意在图5中平面视窗是活动的.当窗口活动时，标题栏高亮显示.在一个视窗中任何位置点击一下激活一个视宏同时注意全局坐标系也显示，Z的正方向是向上的。当SAP2000指定重力方向时，是指Z轴负方向，或者向下.定义截面自动选择列表一个我面囱动选择列表是一个截面列表，对本教程来说是一组双角钢敢面<21.4X4,s),用与单位欲而相同的方式将假面自动选择列表指定蛤根架对象。当一个截面自动逸择列表指定给爬架对象时，程序进行构件设计时可以自动从列表中选择最经济、适当的故面。当运行初步分析时,程序从列表中指定中间截面作为分析特性。对于本教程的转殊情况,程序将从一组双面角的截面中分析和设计，即从如下所示的一个巳建立的截面自动选择列表中选择。图6很袈属性对话根A.点击定义框柒戢面命令.挎显示隹栗国性对话框如图6所示。B.在属性中向下策动截面见表,查看是否包含2MXs.果包含.1接跳到步班D.否则继续步骤C.C.在选择箝加属性类型点击“ItsportI/VideF1.ange"下拉枢.法动导入列表直到找到"fmportDoub1.eAngie"见图7.点击该项.IS7导入双角纲D.在点击到框架截面属性对话惟中点击添加新属性技窃.将哥开通择栈面属性文件对话在，E.从钛面腐性文件对话相中选择并打开文件SECTIONS.PRO.此文件包含本模型中使用的双角铜属性.Sections.pro威面列表对话根如图8所示.F.在假面标在城中向下次动直到找到第一个21.4X4。在构件上点击一下商亮显示它.G.向下次动列表直到找到最后一个25X4。按住Shift就在21.1X1X716X38上点击一下所有的2MXS将高亮显示。I1.点击确定按钮，然后在双角铜截击月话展中点击确定按钮，格选择的角钢增加到帷架属性对话板中的放面属性城中.d:computersandstructure*截面类SEIDOUbkAMe截面标记21.4X4X1221.4X4X1421.4×4X34214X4X3/821.4×4X5821.4X4X51621.4X4X123421.4X4X12321.4X4X1/4-3/421.4×4×V43821.4X4X343421.4X4X3438X4X4X38-3421.4X4X38321.4×4X583421.4X4X58321.4X4X5/18-3/4江4X奴5"U¾21.4XE×1221.4×6X34确定_j取消图8SeCtiOnS8.pro哉面列表I.在框架属性对话框逡择属性类型域上点击下拄框-dd!/VideHnnge"并向下滚动直到找到AddAuiose1.ect。单击该项。J,在点击到铤架属性对话框域上.点击添加新属性按钮.将翻开截面自动选择列表如图9所示.K.在截面自动选獐列表名称中输入ES.1.向下滚动裁面列表找到21.4X4XI/2双角钢，点击一下商克谈项.M.缤续向下直到找到景后的双角钢21.4X4X7/16X3/8,按住Shift键的同时在该截面点击一下。现在所有的2MX4's都高亮显示。图9假而自动选择对话梃N.点击添加按钮移动选择列表到对话慈右仰被面囱动选择嫡辑框中。0.点击瑜定按钮.挑后点击框架国性对话隹中确实定按钮接受改交.并将TRUSS截面自动选择列表增加到属性编辑相中，第二步添加框架对象这一步中，用轴区和捕捉选项绘制框架对象及与之相关联的TRUSS截面列表，并历编辑某羊命令产生框架对象.绘制框架对象确认X-Y平面毗=14,1视图是激活的（见笫一步D如何激活一个视S）.此视图应在左例窗口。并检丧捕捉节点和轴浅交点命令是激活的。有助于精确定位卷架对象.当与这个命令相关联的按钮按中下时，令令激活。或者使用绘制捕奖到点和轴网交点命令。默认情况下，该命令是激活的。.点击视图菜单设置二维视国命令1 .在设置2维视图对话框中点击了7'平面选项.2 .在Z端辑框内输入0.显示基础层平面，然后点击确定按钮。国10对索属性对话根B.点击绘制假菜/隹/筋按钮、I或使用绘制绘制框架/东/筋菜单命令。如果从绘制菜单绘制根架/索/够执行命令，绘制娓架/家/临怯钮杵是按下的,以残认对该命令的选择。将旌出框架对象属性对话框如图IO所示.任何视窗中，如果对象属性对话梃段住了模型的任一个部位，可以将它拖开。C.在对象属性对话推中点击风
