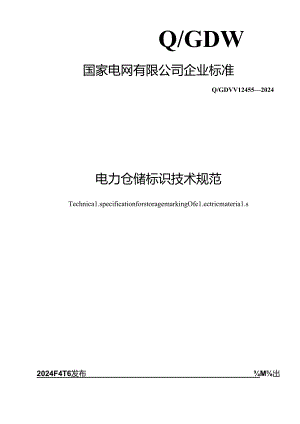

Q/GDW国家电网有限公司企业标准Q/GDVV124552024电力仓储标识技术规范Technica1.specificationforstoragemarkingOfe1.ectricmateria1.s2024F4T6发布¾M出国家电网有限公司发布W31三BI2提范性引用文件I'»»»»»»»»»»114应用区15碗要求26>t26.1 仓库铭髀26.2 库区引导牌26.3 仓座总体布局SI264区域标网26.5 地面区域标战36.6 停车场标识牌36.7 企业文畦37鼻以绿恢37.1 座房嫔号牌37.2 仓库内部定置图473管理制度及流程展示牌474区域标识牌475区域隔离带47.6 货架编号牌47.7 仓库安全标识47.8 仓位标签57.9 58RW58.1 包装标签58.2 物料卡78.3 实物uID,79办公区Si1.791门牌792岗限78.4 展板78.5 门楣及防撞条710IMjC法810.1 外观检查8102尺寸偏差8MXA（资料性）标识HB片示例9.说明15I1.-XJ1.-A刖百本文件依据GB"1.120208标准化工作导则笫1部分：标准化文件的结构和起草规则的要求，按照国家电网有限公司技术标准管理办法3的规定起草.本文件由国家电网有限公司物资管理部提出并解择。本文件由国家电网有限公司科技创新部归口。本文件起草城位：国网山东省电力公司、国网辽宁省电力有限公司、国网天津市电力公司。本文件主要起草人：王延海、正家灵、徐刚、周华、E能东、孙伟杰、张秀华、张志建、李丽、张康、姚飞、金涌川、孙文仲、王汉良、李述合本文件首次发布。本文件在执行过程中的急见或建议反馈至国家电网有限公司科技创新部。I1.1.电力仓储标识技术规范1范困本文件规定r电力创郴湖网FJ的区域.叫了你的考悯用悔训要求.花甑:岫IJ的十、制作、应用要求以及验收方法.本文件适用于电力仓储的标牌及标签等标识的设计、制作、应用及验收.2规范性引用文件下列文件的内容通过文中的规范性引用而构JE本文件必不可少的条款.其中，注日期的引用文件.仅该日期对应的版本适用于本文件；不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。GRT191包装砧运图示标志GB2894安全标志及其使用导则GRT8946塑料编织袋通用技术要求3术语和定义下列术语和定义适用于本文件。3.1腌IabeI用于标明物品的品名、业量、体枳、用途等信息的简要标牌。3.2标识sign标示识别,用来识别的记号。3.3实物“ID”ObjeetID即电网资产统一身份编码，为了实现资产全寿命周期管理过程中项目编码、WBS编码、物料编码、设备编码和资产编码等多码联动和信息贯通，而引入的资产实物标识编码，是该实侬身、唯的身份编码,4视即本文件仓库标识应用在包括庠区、库房、办公区、物料4类26个项目，标识图片示例见附录A:a）库区（8个）：仓库铭牌、库区引导牌.、仓悻总体布局图、区域标识牌、地面区域标线、停车场标识牌、企业文化栏、安全帽：b）库房（10个）：库房编号牌'仓库内部定置图、管理制度及流程展示牌、区域标识牌、区域隔离带、货架编号牌、仓库安全标识、仓位标签及存体单元标签；c）物料（3个）：包装标签、物料卡、实物“1D”；d）办公区（5个）：门牌、岗位牌、展板、门楣及防撞条.5通用要求5.1 仓库铭牌'安全安、门楣、防揪条、岗位牌应用“国家电网”标识，由一个立体球形标志和“国家电网"STATEGRID中英文组成，其他仓摩标识标牌不应应用“国家电网”标识。仓库资产属性为参股和柒体性质晚则上不应应用“国家电网”标识。5.2 仓库标识组合、字体、颜色、图案、尺寸,比例、工艺、材质标准应优先采用本文件的要求，本文件未规定内容应参照国家电网公司标识应用手册嵌新版本.6i锁指标6.1仓库铭牌6.1.1 仓库铭牌应按照国家电网公司标识应用手册最新版本设计制作，总体风格应蚱明、统一、整洁、醍目.6.1.2规格应为60Ommx4（）OmmX20mm,可根据实际情况按比例放大至90OmmX6（X）mmx2（）mm.6.1.3材顺应为法纹拉丝不锈例板材.经开槽折边,化学腐馆上色,d=1.2m11u6.1.4安笠方式宜采用竖立固定放置形式，采用标识与中英文简称组合（横式）.6.2库区引导牌6.2.1规格宜为66OmmXISOOmm。6.2.2材质宜为不锈钢期蚀烤漆工艺双面，恻爆3cm-6m6.2.3安装方式宜采用性立固定放置形式，分别注明不同库区、办公室的名称和方向。6.2.4安装位置宜在大门入口醒目处设置库区引导牌.6.3仓库总体布同图6.3.1规格宜为格OommX600mm。6.3.2材侦宜为泡沫板、铝板或有机玻璃板,&M3安装方式直亲用监立固定放黄形式，各区域建议颜色组成：座房，PANToNE3278C绿色：货棚，PAKIDNE1S6C红色：堆场.PAKPONEKBC黄色：办公区,PAyrONE151C深黄色。6.3.4安装位置宜转立在仓库入口醒目位置，6.4区域标识牌6.4.1规格尺寸原则上应不小于100ommX600mm.64.2材质宜为铝板,厚度大于3mm.6.4.3安装方式宜采用固定会立方式安装。6.4.4安装位置应设置在区域正立面邮目位置，室外库区内应划分不同的谛存区域，在M域靠近主通道侧应设置区域标识，标识应注明区域号和区域名称，设置方式可按货棚、堆场物资摆放情况.6.5地面区域标践6.5.1字体宜采用黑体，黄色，文字大小按实际情况自行设计，距边界线150mm：6.5.2 材质宜为油漆或同规格粘贴带.6.5.3 安笠方式宜为喷漆（也可采用同规格粘贴带）.安装位置：对应定置图的塌号和区域名称，耐磨地面区域标跷区域的界定，并在区域靠近主通道M的界线中间向两边设宽区域标识，6.6警车场标识牌6.6.1 规格宜为70OnImX1.Ooomm,6.6.2材项宜为不锈钢汽车烤漆工艺反光膜字,双面总呼度12OmnK6.6.3安装方式宜采用固定轻立方式安装。6.6.4安装位置应设置在停车场入口醒目处,6.7企业文化栏6.7.1规格宜为230OmmXI1.SOmm（单个展示画面）.6.7.2材质宜采用不锈钢。6.7.3安装方式宜采用竖立固定放置或旌墙悬挂设置。6.74安装位置宜设置于仓库大门入口主通道两恻或办公楼大厅蝴目位置，主要用于企业目标、宣传等，其展示内容可更换，建议展示内容为：仓库简介、仓库亮点等，两个展示画面为一组企业文化栏，其中一个展示画面可以为仓库总体布局图，6.8安全相标识6.8.1安全帽标识应参照国家电网公司标识应用手册最新版本设置，6. 8.2标识组合应采用标识与中英文简称组合（中置式）.7. 8.3材旗应采用PVC模压或丝印（注意标识与背景色的关系）.7库房标识8. 1库房编号牌8.1.1 规格应参照库房建筑物总高合理设区尺寸，编号应采用两位数字序号表示，底色PANTONE3278C绿色，字体PANToNEwhiteCKx）白色。71.2材质宜为有机玻璃.7.1.3安装方式宜为螺栓固定或牢固粘贴。7.1.4安装位置身设置在库房的正立面醒目位置。7.2仓库内部定置图7.2.1规格尺寸立按摩房面积大小不同分别设翼，原则上不小于120OmmX90Omnr7.2.2材质宜为泡沫板或有机玻璃板。7.2.3安装方式宜为娓栓固定悬挂或牢固粘贴，7. 2.4安装位置宜库房室内大门入口处醒目位置.7.2股色搭配：定巴图各区域建议颜色组J电存储区,PAyrONEA278C绿色：不合格品哲存区，PANTONE186C红色：办公区、装卸区、仓储装备区PANTONEI51C深黄色：入库待检区、收货留存区、出库（配送）暂存区.PAhTTONE109C黄色。7.3管理制度及流程展示牌7.3.1规格尺寸宜按库房面枳大小不同分别设置,原则上不小干100ommX乃OmnK7.3.2材侦直为泡沫板或有机玻璃板，7.3.3安装方式宜为购栓固定悬挂或牢固粘贴.7.3.4安装位更宜在库房室内大门人口处与定置图对应位置悬挂.7.3.5仓库宜在库房室内大门入口处与定置图对应位置悬挂相关管理制度展示牌（含岗位职员、出阵制度、入库制度、维护保养制度、消防制度、安全操作规程等）.7. 4区域标识牌7.1 .1规格宜为竖立式为100mmx300nn×800nn.i为100mn×300nn¼7.4 .2材质宜为铝板,厚度不小于3mm.7.4.3安装方式宜按不同辟房或库区采用固定竖立或悬挂方式。744安装位毗立在区域靠近主通道侧应设节.区域标识，标识应注明区域号和区域名称。7.5区域隔窗带7.5.1规格立为隔岗带柱高80Omm,带了PANTONE3292C绿色，7.5.2材质宜为隔禽带立柱为不锈病，隔禽带为尼龙.7.5.3安装方式宜采用会立摆放。7.5.4安装位设宜在区域分界处除设立出入口外，设置区域隔离带为防止工作人员和非工作人员随意出入相应仓储区.76货架编号牌7.6.1规格尺寸宜参照货架宽度合理制作。7.6.2材质宜为有机破前.7.6.3安装方式宜为悬挂，高度宜为从下沿1.4米处，同一库房内标识编号应按顺序排列，充分满足大批后货物，编号应采用三位数字序号表示.7.6.4安装位置宜为每列货架靠近主通道处设置周架标识牌，7.7 会率安全标识安全标识牌应参照GB2894的规定制作.7.8 仓位标签7.8.1 在分区分类保管的基础匕库内货位和货架宜采用横列式、纵列式、纵横列式和悬行式等布巴：货位布局确定后，对货位统一进行编号,7.8.2 货位（仓位）码编玛立为10位，采用存储类型（3位）+排（2位）+列（2位）+层（2位）作为编码。格式为XXX-RRSS1.1.”7.83标签尺寸：100X5Omm;打印精度：3200dpi:材质：铜版纸/PET纸/特种纸，粘贴位罚见表1。赛1仓位标珠贴位存谛类型粘贴要求中、轻型货架于仓位横梁上，居中贴挂.需将条码都分显示在横梁中间.Hi型货架第一层的货架贴于左边立柱：第二层距横梁上下各5cm,居中贴挂：第三层及以上贴于左边立柱于第一层标挨上方依次排列.悬臂式货架于仓位横梁上，居中贴挂。室内平库粘贴在标识牌下方.室外堆场包括但不限于使用立柱标识牌放置于仓位前方.79存储单元标符7.9.1存储单元（优架中托盘）标签的编码规则应采用8位数字，第1位为存储电元类型码，2-8位为流水码。7.9.2标签尺寸：10OmmX50mm;打印精度：220OdPi:材质：铜版纸/PET欲/特种纸等7. 9.3安装方式宜为根据需要粘贴或者悬挂，安装位置装料托盘贴F中间支脚，距托盘上下边沿6cm居中粘贴，金属托盘贴于左蝴,距托盘前边沿3cm居中粘贴.8物料标识8.1 包装标签8. 1.1托盘标签8.1. 1,1配置托盘发货时，应同时打印托盘包装码，即二维码，二维码应包含整托物料的订单编号、项目漏
