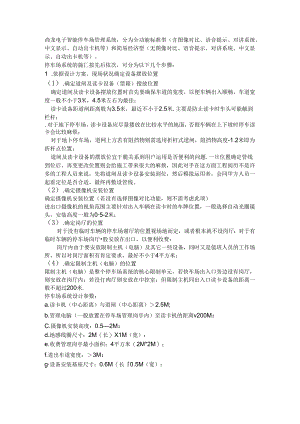

尚龙电子智能停车场管理系统，分为全功能标准型（含图像对比、语音提示、对讲系统、中文显示、自动出卡机等）和简易经济型（无图像对比、语音提示、对讲系统、中文显示、自动出卡机等）。停车场系统的施匚按先后依次，可分为以下几个步骤：1 .依据设计方案、现场状况确定设备摆放位置（1） .确定道闸及读卡设备（票箱）搜放位置确定道间及读卡设备摆放位置时首先要确保车道的宽度，以便车辆出入顺畅，车道宽度一般不小于3米，4.5米左右为最佳；读卡设备距道闸距离般为3.5米，最近不小于2.5米,主要是防止读卡时车头可能触到栏杆：.对于地下停车场，读卡设备应尽量搂放在比较水平的地面，否则车辆在上下坡时停车读卡会比较麻烦；对于地卜停车场，道网上方若有阻挡物则需选用折杆式道闸，阻挡物高度-1.2米即为折杆点位置：道闸及读卡设备的摆放位宜干脆关系到用户运用是否便利的问题.一旦位置确定管线到位后，再变更改位置则会给施工带来很大的麻烦，因此对手在这方面工程阅历不是许多的工程人员来说，先将道闸及读卡设备安装到位，然后模拟运用者，会同甲方人员一起看定位是否合适，最终再敷设管线。（2） .确定摄像机安装位置确定摄像机安装位置（若没有选择图像对比功能，则不需考虑此项）进出口摄像机的视角范围主要针对出入车辆在读卡时的车牌位置，一般选择自动光圈镜头，安装高度一般为05-2米；（3） .确定岗厅的位置对于没有临时车辆的停车场谢厅的位置视场地而定，或者根本就不设岗厅：对于有临时车辆的停车场岗厅股安放在出口，以便利收费：岗厅内由于要安放限制主机（电脑）及其它一些设备，同时又是值班人员的工作场所，所以对岗厅面积有肯定要求，最好不小于4平方米：（4） .确定限制主机（电脑）的位置限制主机（电脑）是整个停车场系统的核心限制单元，若快车场出入口旁边设有岗厅，则安放在岗厅内：若没仃肉厅则安放在中控室：但限制主机同出入口读卡设备的距离一般不超过200米.停车场系统设计参数：a.读卡机（中心距离）与道闸（中心距离）2.5M;b.管理电脑（一般放置在停车场管理岗亭内）至读卡机的距离v200M：C.摄像机安装高度：0.52M：d.地感线圈尺寸：2M（长）X1M（宽）：e.收费管理岗亭最小面积：4平方米（2M*2M）；f.进出车道宽度：3M：g设备安装基座尺寸：0.6M（长0.5M（宽）：2 .管线敷设管线敷设相对比较简洁，在管线敷设之前，比照停车场系统原理图及管线图理清各信号属性、信号流程及各设备供电状况；信号线和电源线要分别穿管，对电源线而言，不同电压等级、不同电流等级的线也不行穿同条管。地感线圈的埋设：地感线圈的埋设般跟管线敷设同时进行，详细方法参阅相关图纸“停车场系统全部线材型号：（1） .数据通讯线（管理电脑至出入口票箱）：RWP2T.0mm2（必需为屏蔽双绞线）；（2） .信号限制线（出入口票箱至道闸）：RVVP2*0.5mm2（3） .视频线（出入口摄模机至管理电脑）：75-5同抽电缆：（4） .地感线：耐高温抗腐蚀镀银.5导线绕制10圈，埋放深度3cm-5cm:（5） .电源线：（供电至票箱）RVV3*1.5mm2：（6） .道制摇控线（道间摇控器到道间，两根为电源线，另两根为限制线）：4'0.75mm2（7） .音频线（出入口票箱内喇叭至功放）：2*300支（8） .对讲线（出入口票箱内对讲分机至对讲主机）：RVVP21mm2.3 .设备安装、接线（详见安装图及接线图）（1） .出入口票箱、道闸的安装：a浇铸高10-20CM的防水防撞的平安岛（安装基座），并在出入口票箱、道闸底座中部预埋铺设管线.b用四个膨胀螺栓将出入口票箱、道闸固定在平安岛上。（2） .地廊线圈的埋设:a地感线圈埋设是在出入口车道路面铺设完成后或铺设路面的同时进行的：b当路面铺设好或正在铺设路面时，在出入口票箱、道闸安装位置旁边的乍道上，切一线圈放置槽（线圈放入切槽内，切槽宽为1.0CM）,地感线圈尺寸为200Cm（长）×10Ocm（宽）×5cm（深）；c.将地感线沿切槽绕810圈，并将线圈的两个端子引至入口票箱、道闸的机箱内，并用水泥或沥育填充切槽。4 .尚龙智能停车场系统管理软件安装（详见&尚龙智能停车场管理软件安装与运用说明5 .尚龙智能停车场系统整体调试在通电前肯定要细致检台各设备电源线有无错接、反接的现象，然后接通电源，若发觉异样状况马上断电：一般状况卜出现电源线错接、反接时都会有设备损坏:正常状况下接通电源，1.ED显示屏会滚动显示，将系统认可的卡片常近读卡器，蜂鸣器鸣叫:接通电脑及其它设备的电源：打开相关软件界面，核对软件中所设串口号跟实际运用是否一样（软件的安装、操作及参数设置参阅软件说明书）：
