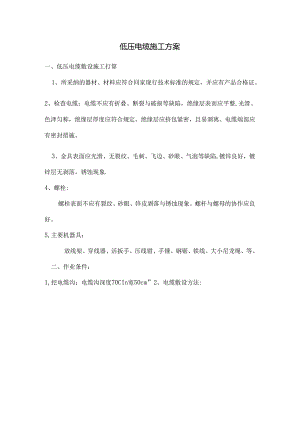

低压电缆施工方案一、低压电缆敷设施工打算1、所采纳的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。2、检查电缆：电缆不应有折叠、断裂与破损等缺陷，绝缘层表而应平整,光滑、色泽匀称，绝缘层厚度应符合规定。绝缘层应挤包紧密，且易剥离、电缆端部应有密封措施。3、金具表面应光滑、无裂纹、毛刺、飞边、砂眼、气泡等缺陷,镀锌良好，镀锌层无剥落，锈蚀现象.4、螺栓:螺栓表面不应有裂纹、砂眼、锌皮剥落与锈蚀现象。螺杆与螺母的协作应良好。5,主要机器具；放线架、穿线器、活扳手、压线钳、手锤、钢锯、铁线、大小尼龙绳、等。二、作业条件：1,挖电缆沟：电缆沟深度70CIn宽50cm”2、电缆敷设方法:方案1：运用穿管法，沟底浇筑IOCm混凝土垫层，井排铺设两根穿电缆水纹管备用，穿电缆水纹管铺设完毕后浇筑25Cm混凝土爱护层，放线时通过其它线路的越线爱护措施设置完毕。方案2：直埋法,电缆沟挖好后沟底铺细土,将电缆敷设后用细土覆盖。3、电缆：方案1：铝芯电缆采纳YJ1.V22C120电缆217米、YJ1.V22C95电缆350米、YJ1.V22C35电缆130米.方案2；铜芯电缆采纳YjV22C95电缆217米、YJV22C70电缆350米、YJV22C25电缆130米.三、操作工艺工艺流程：放电缆一接线端子压接一室外低压电缆分接箱安装一低压搭火(1)放电缆：将电缆运到放线首端，用放线架架好线轴，将穿管器沿水纹管穿至放线首端，再将电缆与穿管枝连接坚固，经行放电缆；放电缆过程中，应对电缆进行外观检查，不应发生磨伤、扭曲、等现象不应损伤电缆线的绝缘层。（2）接线端子压接：将接线端子与电缆头压接，压接应坚固美观，（3）室外低压电缆分接箱安装：安装应满意相关的爱护接地要求。室外低压电缆分接箱应选用充分考虑非正常状况下由于导电物体进入箱体可能发生的触电事故，并实行措施预防，室外低压电缆分接箱的安装应坚固牢靠。（4）低压搭火：搭接引线应符合下列要求：引线应呈匀称弧度、无须弯：电缆导线与变压器、断路器连接应运用铜铝过渡接线端子，防雷与接地应符合设计与规范规定。四、质量要求（1）保证项目：电缆的规格、型号、质量必需符合设计要求.检腌方法：视察检杳,检查出厂合格证与绝缘、接地试验记录。（2）基木项目：电缆固定车靠，电缆无扭绞和死弯、磨损的线段。检验方法：视察检查和检查安装记录。引线、导线对地间的最小平安距离符合要求：电缆布置合理、整齐，走向清晰，分辨便利。检验方法：视察或实测检查。线路的接地（接零）线敷设走向合理，连接紧密、坚固，电缆截面选用正确，检验方法：视察检查。五、应留意的质量问题放电缆时，电缆发生扭绞、背扣、磨伤。应实行防护措施，爱护好电缆。六、质量记录电缆、金具应有产品质量证明。绝缘子应有产品质殳证明，并有绝缘试脸报告。电缆架设工程预检、自检记录。电缆和电气设备安装分项程质量检验评定记录。
