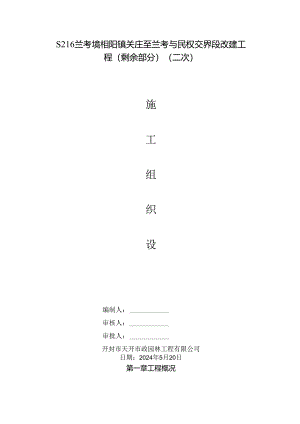

S216兰考境相阳镇关庄至兰考与民权交界段改建工程（剩余部分）（二次）施工组织设编制人：审核人：审批人：开封市天开市政园林工程有限公司日期：2024年5月20日第一章工程概况S216是河南省普通干线公路网规划调整方案中河南省东部主要纵向主干线°S216兰考境姻阳镇关庄至兰考与民权交界段改建工程，路线起点位于胭阳镇关庄G106与G240平面交叉处，南行至秦寨东南上跨日兰高速，经宋营西、汴寨西、大付堂西，在南宋庄西南与规划S218交叉，路线转向东南经柳园村东、何在西，在土山寨村西南与S312交叉，继续向东南行进至吴新庄转向南，在蔡岗东北跨商丘干渠，经蔡向东、魏寨东、胡寨到达本项目设计终点一兰考与民权县界处，路线全长约23.356公里。本项目工程于2017年开工建设，因资金原因于2020年底至今处于停工状态中，未进行主体工程施工。根据兰考县人民政府常务会议纪要20223号文第九项同意终止与中电建路桥集团有限公司签订的S216线改建项目施工合同并进行清算，剩余工程待清算完毕后重新招投标。2023年3月，我单位受兰考县公路事业发展中心委托，对S216兰考境堀阳镇关庄至兰考与民权交界段改建工程未修建的部分进行重新勘察、变更设计。本项目属于平原微丘区，采用双向两车道二级公路标准设计，设计速度80Kmh:路基宽15m,路面宽13.5m,路面结构为沥青混凝土：线桥涵设计荷载为公路一I级：桥面宽度为15.06m,设计洪水频率：大、中桥为1/100,小桥、涵洞和路基为"50；地震动峰值加速度为0.15go本项目路线全长23.356km,全线大型构造物主要有(I)2座分离式立交(其中1座完全利用)：<2)大桥1座，中桥3座，小桥6座；(3)平面交叉26处；(4)全线路基土石方：填方M1.O87千立方米，挖方21.574立方米；(5)养护道班1处。一、现行技术规范公路工程技术标准JTJB01-2023公路路面基层施工技术规范(JTJO34-2015)公路沥青路面设计规范(JTGD50-2017)公路沥青路面施工技术规范(JTGF40-2019)二、路基路面排水本项目全线以填方路段为主，部分路段自由散排；过村庄路段设置有浆砌矩形盖板边沟：部分路段设有排水沟。老路路面设双向2%横坡排路面水。旧路排水总体效果一般，盖板沟破损严重，梯形排水沟堵塞现象较多，本次对村庄段盖板沟拆除重建，非村庄段盖板沟修第，梯形排水沟堵塞路段进行清淤，散排路段补充设置梯形排水沟。第二章机构组线设置及设备、材料1、根据设计文件、合同、任务及实际施工条件编制周密的施工组织计划，包括制定施工方案、路而施工、总进度计划、机械劳动力配置及材料供应等具体安排，建立质量保证体系和有关规章制度。本合同段由项目经理、总工程师、项目副经理组成项目经理部领导班子。以充实质量安全为核心，突出以旁站检查、测量检存、材质检查、标准检查、计量支付的人员配备为主体，下设''六部一室”），项目主要人员安排如下表：职务职责项目经理全面负货项目部事务总工程师全面负责工程质量和技术控制、指导技术负责人施工现场环境保护试验质检负责人负责工程试验检测及质量控制技术员负责工程技术、测量施工员负责项目现场施工材料员负责项目施工材料2、根据施工需要，对各种施工机械作全面检查，并经调试证明其性能、数量、施工能力等均附合要求.机械数量满足施工进度和合同工期的要求，保证路而施工的连续性。各种机械设备必须经过运转调试后方可使用，预备足够的易损件。根据施工组织设计要求和现有施工机械设备条件，拟投入主要施工机械设备。主要机械设备一览表序号机械设备名称型号产地出厂日期数量（台）1稳定土拌合设备400th中国201812沥青混合料摊铺机3000«中国201713双钢轮震动压路机Yz1.4bz1.4t中国201914振动压路机SD175英国201815洒水车WX5091GSSE中国201826挖掘机PC2101.C-7日本201817装载机Z1.50D中国201838标线划线机/中国201719沥青洒布机/中国2019110自卸汽车T851S1.中国20201011切割机/中国2018212平地机PY160C中国2018113发电机组750K中国2020314交通车/中国2020215重型胶轮压路机XP260中国20161主要的材料试验、测量、质检仪器设备表序号机械名称规格型号单位数量备注1路面材料强度试验仪/台12灌砂筒/套13铝盒/个54弯沉仪/套15三米直尺/套16水准仪/Zx17托盘天平/台18台秤/台19钻芯机/台110脱模器/台111电热干燥箱/台112温度计/支313砂当量仪/台114万用电炉/台115游标卡尺/台116沥青含量测定仪/台117回弹仪/台118集料方孔筛/套13、开工前对各种材料进行试验，明确本工程所需材料的料场品种，所有材料经监理工程师或现场监理签字认可后方能使用。主要材料要求如卜丁(D水泥水泥混凝土面板宜采用旋窑道路硅酸盐水泥或者矿渣硅酸盐水泥。水泥抗压强度、抗折强度应符合规定。水泥进场时每批量应附有化学成分、物理、力学指标合格的检验证明。路面使用水泥的化学成分、物理力学性能等路用品质要求应符合公路沥青混凝土路面施工技术规范(JTGF30-2003)表3.1.2的规定。(2)粗集料粗集料应使用质地坚硬、耐久、洁净的碎石、碎卵石和卵石，压碎指标、坚固性等应符合公路沥青混凝土路面施工技术规范(JTGF30-2003)表3.3.1的规定。用作路面和桥面混凝土的粗集料不得使用分级的统料，应按最大公称粒径的不同采用2-4个粒径的集料进行掺配。应符合公路沥青混凝土路面施工技术规范(JTGF30-2003)表3.3.2合成绩配的要求。(3)细集料细集料因采用质地坚硬、耐久、洁净的天然砂、机制砂或混合砂，并应符合公路沥青混凝土路面施工技术规范(JTGF30-2003)表3.4.1的规定。路而和桥面用天然砂宜为中砂，也可使用细度模数在2.0-3.5之间的砂。同一配合比用砂的细度模数变化范围不应超过0.3,否则，应分别堆放，并调整配合比中的砂率后使用。(4)水泥稳定碎石水泥稳定碎石基层中碎石的最大粒径不大于31.5mm,压碎值不大于30%,基层7天龄期的无侧限抗压强度为3Mpa,压实度应N98%,推荐配合比为5.5:94.5.水泥稳定碎石底基层中碎石的压碎值不大于30%,基层7天龄期的无侧限抗压强度为2Mpa,压实度应N97%,推荐配合比为3.5:96.5.水泥应选用终凝时间较长(6小时左右)，425号普通硅酸盐水泥。其集料级配组合应符合公路路面基层施工技术规范(JTJ034-2000)相关规定。(5)沥青混合料沥青混合料配合比设计应满足公路沥青路面施工技术规范(JTG尸402004)表5.3.2-2的要求，沥青混合科马歇尔试验技术标准应符合公路沥青路面施工技术规范(JTGF402004)表融劈裂强度比值，试验采用在设计油石比条件下进行马歇尔击实试验，每面50次。第三章主要施工作业方法一、水泥稳定碎石基层施工方案、方法及技术措施基层水泥剂量为5%和4%,压实度(重型击实标准)不小于97%,其七天浸水抗压强度不应小于3.OMPa,剂量可结合试验强度进行适当调整。水泥的物理性能及化学成分应符合现行的国家标准，普通硅酸盐水泥、矿渣硅酸盐水泥都可用于稳定土，但应选用初凝时间3h以上和终凝时间较长(宜在6h以上)的水泥，不应使用快硬水泥、早强水泥以及已受潮变质的水泥。碎石：基层最大粒径不大于31.5mm,集料压碎值不大于35机底基层最大粒径不大于37.5mm,集料压碎值不大于40机其级配组成范围见下表：层位过过下列耽（用1轨三）的施白分率37.531.526.5191613.29.5基层100100-M87-7382-6575-5866-47底基层100100-90W-81S3-6778-6173-54M-454.752.36).180.60.30.150.075基层50-3036-1926-1219-814-510-37-2侬层50-3036-1926-1219-814-510-37-21、水泥水泥应采用强度等级为32.5的复合硅酸盐水泥或42.5级的复合硅酸盐水泥、普通硅酸盐水泥或者具有凝结时间长和微膨胀性能的基层专用水泥，其初凝时间应大于3h,终凝时间宜大于6h（10h以内）。2、集料用作水泥稳定级配碎石的粗集料、细集料应符合相关规定3、推荐级配范围孔尺寸Gnm）水稳定统配碎丁基层C-C-231.510026.5100-901987-731682-6513.275-589.566-474.7550-302.3636-191.1826-120.619-80.314-50.1510-30.0757-24、基层混合料的技术要求水泥稳定碎石基层和底基层均采用集中厂拌，采用重型压实标准,基层压实度298乐底基层压实度97机5、运输与摊铺水泥稳定碎石运输宜采用较大吨位的运输车运输，车上的混合料应覆盖，减少水分损失，但不能超载运输，运料车进入摊铺现场时，施工员和技术员应进行水泥稳定碎石的检查，不合格的集料严禁进入现场进行摊铺施工。运料车每次卸料必须倒净，如有剩余，应立即清除。如运输车辆中途出现故障，必须立即以最短时间排除，如不能在2h之内运输到场，将不能用在摊铺现场。根据施工需求，在捶铺时，宜采用摊铺机及挖掘机、平地机、人工配合摊铺混合料。遇雨时，立即停止施工。拌成混合料应立即运输到场进行摊铺，从拌和到碾压终了的时间不宜超高34h,并应短于水泥的终凝时间。摊铺每层集料时应力求平整，并具有规定的路拱。在撞铺机后面应设专人消除粗细集料离析现象，特别应该铲除局部粗集料“窝”，并应新拌混合料填补。摊铺过程中如因特殊原因暂停超过两小时，应设置横接缝。水泥稳定碎石厚度应按设计要求，分两层摊铺的，第一层摊铺完成后，待养生过后才能摊铺下一层。6、整形用轻型压路机碾压12遍，以暴露潜在的不平整。整形过程中应及时消除粗细集料离析现象。对于局部低洼处，应用齿耙将其表层5cm以上耙松，并用新拌的水泥程定碎石找补平整（在2小时以内nJ-进行找补）。每次整形都要按照规定的坡度和路拱进行，
