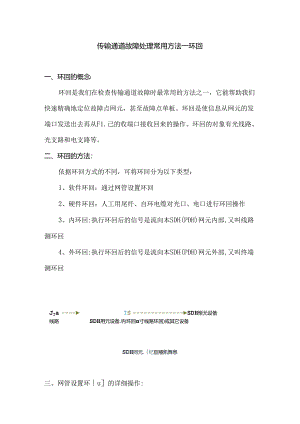

传输通道故障处理常用方法一环回一、环回的概念I环回是我们在检查传输通道故障时最常用的方法之一，它能帮助我们快速精确地定位故障点网元，甚至故障点单板。环回是使信息从网元的发端口发送出去再从F1.己的收端口接收回来的操作。环回的对象有光线路、光支路和电支路等。二、环回的方法：依据环回方式的不同，可将环回分为以下类型：1、软件环回：通过网管设置环回2、硬件环回：人工用尾纤、自环电缆对光口、电口进行环回操作3、内环回:执行环回后的信号是流向本SDH(PDH)网元内部,又叫线路测环回4、外环回:执行环回后的信号是流向本SDH(PDH)网元外部,又叫终端测环回JIaISSDH惭元设备线路SDH用元设备J内环回寸线路环回)或其它设备SDH同元.纪亘殛凯舞患三、网管设置环u的详细操作:以中兴传输ZXSM,E1.OO网管为例：进入设备网管系统后，在客户端操作维护界面的主菜单中选择“维护管理”，在弹出菜单中选择''诊断操作”或者在工具条中选择，按钮，弹出“一体化诊断操作”操作对话框，再点击设置环回，弹出设置环回对话框，如下图所示：设置环川对话机上图中，“网元名称”指环回操作的目标网元。“环回状态”包括“线路侧环回”和“终端侧环回”。“环回点名称”指环回操作在信号中的位置，包括“AU4”，t4STM1.光物理接口”，“低阶VC12通道虚容器”，“高阶VC3通道虚容器”，"高阶VC4通道虚容器:“环回单板名称"：指环回操作目标网元的目标单板，包括光支路板和电支路板。“端口号”指告警插入目标网元的目标单板的端口号码，即光口号或电口号。“AUG号”是指出对单板上的哪个A1.JG进行环回操作。按I二期思按钮将当前选择形成一条记录放入记录列表打算卜.发。按一删除地）按钮将记录列表中当前选择的一条记录从记录列表中删除。按命令下发切按钮将记录列表中记录下发,使设备产生环回操作。按按钮将关闭诊断操作对话框。四、故障实例：1、光接口张家船光板故障2007年8月22口，西安信息中心传输监控网管发觉，张家船622M光板S1.1.对蒲城方向收无光闪断告警，告警持续时间30秒左右，间断告警时间无规律，随即派技术人员马上赶往现场，技术人员到达现场后，对光板进行复位后故障依旧存在,推断为光板或是线路故障（光纤断），马上对线路及设备分别进行了环回操作，首先将张家船对蒲城方向的622M所用一对光纤在张家船对接，这样对蒲城的622M光板进行了环回，经网管查看后，蒲城622光板一切正常，无任何告警，这就说明蒲城光板及蒲城至张家船光纤都没问题，应当为张家船光板故障：随即技术人员对张家船622M告警S1.1.光板用所带尾纤加衰耗器进行了环回，光板告警依旧存在，推断为此光板故障，更换光板后复原。此次故障在处理的过程中就用到了我们常用的一种处理传输通道故障的方法一一环回，在环回时要留意，对光板环回要在所用尾纤上运用光衰耗器增加尾纤衰耗，防止光信号过强烧坏光板。在对对方站进行环回时可以不加衰耗器，因为经过蒲城至张家船两地之间的光线路衰耗，光板已经可以接受光的强度。假如在张家船没有衰耗器，无法对光板进行环回时，可以要求蒲城将所对应的那对光纤对接，达到对张家船光板的环回操作，假如光板告警依旧存在也可以说明是张家船光板故障，因为之前的环回已经确认光线路没问题，所以在进行故障推断时，要敏捷运用环回这一操作。2、电接口协议转换器或是传输2V支路故障（信息类）铁路信息快速发展，信息类网络越来越多，多数组网多采纳协议转换器及路由器等，如下图所示：以延安北TVIS网络为例：对子长和富县两个方向传输设备一一DDF架一一协议转换器、/路由器一交换机一终端传输设备一一DDF架一一协议转换器/说明：传输、DDF架、协议转换器之间为2M线：协议转换器与路由器之间为V.35专用联线；路由器、交换机、终端之间为8芯网线连接。当出现协议转换器告警时，我们可以通过用环I川的方法，用环回BNC头及BNC环线分别在协议转换器上做内环回和外环回，以便快速推断故障所在。用BNC环线对协议转换器环回后，假如协议转换器依旧有告警说明协议转换器故障，反之，如告警消逝，则说明传输2V故障。当今铁路信息化快速发展，对传输体系的要求也越来越高，环回在传输通道故障处理中的作用也越来越大，只要我们正确运用，环回就能很好的发挥它的作用。
