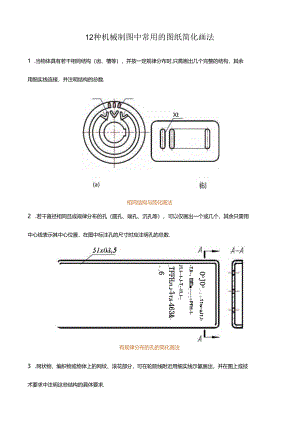

12种机械制图中常用的图纸简化画法1 .当物体具有若干相同结构（齿、槽等），并按一定规律分布时,只需画出几个完整的结构，其余用细实线连接，并注明结构的总数.Xt(b)相同结构与简化画法2 .若干直径相同且成规律分布的孔（圆孔、端孔、沉孔等），可以仅画出一个或几个，其余只需用中心线表示其中心位置，在图中标注孔的尺寸时应注明孔的总数.51x03,5OoJOo-一一-11w-uJ1.I-TJi-.mm-÷PFH-I-J1.I-I-J-T-I1.I-_TFFHJ1.J1TJi-463&卜。;-6有规律分布的孔的简化画法3 .网状物、编织物或物体上的网纹、滚花部分，可在轮院线附近用细实线示氤画出，并在图上或技术要求中注明这些结构的具体要求.m.8网纹简化画法4 .当图形不能充分表达平面时,可用平面符号（两相交的细实线）表示.用平面符号表示平面5 .物体上较小的结构，如在一个图形中已表达清楚时，其它图形可简化或省珞.图中主视图上省路了两个小圆，场视图也简化了相贯线.小结构的筒化6 .在不引起误期时，物体上的小圆角、锐边的小倒圆或45。小倒角，允许省珞不画，但必须注明尺寸或在技术要求中加以说明.小园角、小倒角和45°小倒角可省略不画7 .圆柱形法兰和类似零件上的均匀分布的孔可按下图方法表示.圆柱形法兰上均匀分布的孔的简化画法8 .与投影面帧鲜度小于或等于30。的圆或圆罪.其投影可用圆或圆丸代替.小于或等于30。的圆的投影9 .较长的物体（轴、杆、型材、连杆等）沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制，但尺寸仍按实际长度标注.（0）CtEffiED（婚挑长）（b）较长机件的断开画法10 .物体上斜度不大的结构，如在一个图形中已表达清楚时，其它图形可按小端画出.斜度不大的结构按小端画M.小孔部分的相贯线可以用直线代号。相贯线简化为百线12.图形中的过渡线应按下图绘制.在不致引起误解时，过渡线、相贯线允许简化，例如用圆弧或直线代替非圆曲线.
