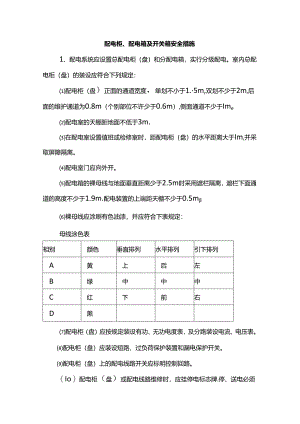

配电柜、配电箱及开关箱安全措施.docx

配电柜、配电箱及开关箱安全措施1、配电系统应设置总配电柜（盘）和分配电箱，实行分级配电。室内总配电柜（盘）的装设应符合下列规定：配电柜（盘）正面的通道宽度，单划不小于1.5m,双划不少于2m,后面的维护通道为0.8m（个别部位不许少于0.6m）,侧面通道不少于Ime配电室的天棚距地面不低于3m.在配电室设置值班或检修室时，距配电柜（盘）的水平距离大于Im,并采取屏障隔离。配电室门应向外开。配电箱的裸母线与地面垂直距离少于2.5m时采用遮栏隔离，遮栏下面通道的高度不少于1.9m.配电装置的上端距天棚不少于0.5m裸母线应涂刷有色油漆，并应符合下表规定：母线涂色表相别颜色垂直排列水平排列引下排列A黄上后左B绿中中中C红下前右D黑配电柜（盘）应按规定装设有功、无功电度表，及分路装设电流、电压表。配电柜（盘）应装设短路、过负荷保护装置和漏电保护开关。配电柜（盘）上的配电线路开关应标明控制回路。（Io）配电柜（盘）或配电线路维修时，应挂停电标志牌.停、送电必须由专人负责。2、配电箱：动力配电箱与照明开关箱宜分别设置，如合用一个配电箱，动力和照明线路应分别设置。3、总配电箱应设在靠近电源的地区，分配电箱应装在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30mo开关箱与其控制的固定用电设备的水平距离不宜超过3mo4、配电箱、开关箱周围应有足够二人同时工作的空间和通道、不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。5、配电箱、开关箱应采用铁板或优质绝缘材料制作.安装应端正牢固，箱下底与地面的距离在1.31.5m之间。移动式开关箱应装高在坚固的支架上，下底离地面061.5mo进出线必须采用橡皮绝缘电缆.6、配电箱、开关箱内的开关电器（含插座）应紧固在电器安装板上，并便于操作（间隙5cm）不得歪斜和松动。电线应用绝缘导线，剥头不得外露，接头不得松动。7、箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子分设。8、箱体的金属外壳应做保护按零（或接地），保护零线必须通过接线端子板连接。9、配电箱、开关必须防雨、防尘.导线的进线口和出线口应设在箱体的下底面，并要求上部为电源端，严禁设在箱体的上顶面、侧面、后面或箱门处.10、进、出线应加护套分路成束并做防水弯，导线束不得与箱体进出口直接接触。
