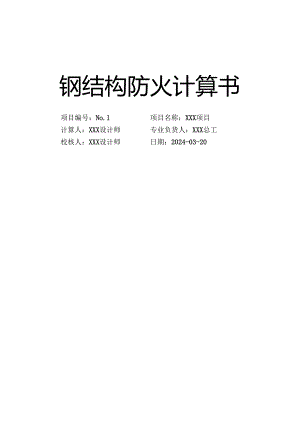

钢结构防火计算书项目编号：No.1项目名称：XXX项目计算人：XXX设计师专业负货人：XXX总工校核人：XXX设计师日期：2024-03-201,设计依据32 .计算软件信息33 .防火涂料信息34 .刖构件防火设计35 .防火涂料技术要求61 .设计依据钢结构设计标准GB50017-2017£钢结构防火涂料GB14907-2018£建筑钢结构防火技术规范GB51249-2017£钢结构防火涂料应用技术规位CECS/T24-2020£建筑设计防火规范GB50016-2014(2018修订版)W钢结构工程施工质量5佥收规范GB50205-20202 .计算软件信息本工程计算软件为PKPM钢结构设计软件2021Y1.3.1版。计算日期为2024年3月20日为时59分34秒.3 .防火涂料信息涂料名称类型热传导系数密度比热涂料型号防火涂料I非膨胀型0.10680.001000.OO4 .钢构件防火设计1、建筑耐火等级为二级.2、按C建筑钢结构防火技术规范GB51249-2017临界温度法进行防火设计。3、防火设计内容：钢构件的耐火极限、防火涂料类型及热物理指标和涂以厚度,应按卜表执行。构件类别编号耐火极限（三）防火涂料类型涂层厚度(mm)等效热阻(m2*Cw)钢柱12.00非膨胀型46.450.4645钢柱22.00非膨胀型46.210.4621钢柱32.00非膨胀型23.110.2311钢柱42.00非膨胀型47.660.4766钢柱52.00非膨胀型23.110.2311钢柱62.00非膨胀型46.210.4621钢柱72.00非膨胀型23.110.2311钢柱82.00非膨胀型47.660.4766钢柱92.00非膨胀型23.110.2311钢柱102.00非膨胀型46.210.4621钢柱112.00非膨胀型23.110.2311构件类别编号耐火极限（三）防火涂料类型涂层厚度(mm)等效热阻(m'2*'Cw)钢柱122.00非膨胀型46.210.4621钢柱132.00非膨胀型23.110.2311钢柱142.00非膨胀型46.350.4635钢柱152.00非膨胀型23.110.2311钢柱162.00非膨胀型45.660.4566钢柱172.00非膨胀型23.110.2311钢柱182.00非膨胀型46.350.4635钢柱192.00非膨胀型23.110.2311钢柱202.00非膨胀型46.350.4635钢柱212.00非膨胀型45.660.4566钢柱222.00非膨胀型23.110.2311钢柱232.00非膨胀型23.110.2311钢柱242.00非膨胀型46.350.4635钢柱252.00非膨胀型46.210.4621钢柱262.00非膨胀型23.110.2311钢柱272.00非膨胀型23.110.2311钢柱282.00非膨胀型46.210.4621钢柱292.00非膨胀型23.110.2311钢柱302.00非膨胀型46.350.4635钢柱312.00非膨胀型23.110.2311钢柱322.00非膨胀型45.660.4566钢柱332.00非膨胀型23.110.2311钢柱342.00非膨胀型46.350.4635钢柱352.00非膨胀型23.110.2311钢柱362.00非膨胀型45.660.4566钢柱372.00非膨胀型45.660.4566钢柱382.00非膨胀型23.110.2311钢柱392.00非膨胀型23.110.2311钢柱402.00非膨胀型46.350.4635钢柱412.00非膨胀型46.210.4621钢柱422.00非膨胀型22.830.2283钢柱432.00非膨胀型22.830.2283钢柱442.00非膨胀型23.110.2311钢柱452.00非膨胀型46.210.4621构件类别编号耐火极限（三）防火涂料类型涂层厚度(mm)等效热阻(m'2*'Cw)钢柱462.00非膨胀型46.350.4635钢柱472.00非膨胀型23.110.2311钢柱482.00非膨胀型22.830.2283钢柱492.00非膨胀型45.660.4566钢柱502.00非膨胀型45.660.4566钢柱512.00非膨胀型22.830.2283钢柱522.00非膨胀型45.660.4566钢柱532.00非膨胀型34.200.3420钢柱542.00非膨胀型23.110.2311钢柱552.00非膨胀型33.300.3330钢柱562.00非膨胀型33.300.3330钢柱572.00非膨胀型33.300.3330钢柱582.00非膨胀型33.300.3330钢柱592.00非膨胀型33.300.3330钢柱602.00非膨胀型23.110.2311钢柱612.00非膨胀型23.110.2311钢柱622.00非膨胀型34.200.3420钢柱632.00非膨胀型22.830.2283钢柱642.00非膨胀型34.200.3420钢柱652.00非膨胀型34.200.3420钢柱662.00非膨胀型33.300.3330钢柱672.00非膨胀型34.200.3420钢柱682.00非膨胀型23.110.2311钢柱692.00非膨胀型34.200.3420钢柱702.00非膨胀型23.110.2311钢柱712.00非膨胀型45.660.4566钢柱722.00非膨胀型45.660.4566钢柱732.00非膨胀型46.210.4621钢柱742.00非膨胀型34.200.3420钢柱752.00非膨胀型34.200.3420钢柱762.00非膨胀型45.660.4566钢柱772.00非膨胀型45.660.4566钢柱782.00非膨胀型47.290.4729钢柱792.00非膨胀型34.200.3420构件类别编号耐火极限（三）防火涂料类型涂层厚度(mm)等效热阻(m'2*'Cw)钢柱802.00非膨胀型46.210.4621钢柱812.00非膨胀型34.200.3420钢柱822.00非膨胀型45.660.4566钢柱832.00非膨胀型47.290.4729钢柱842.00非膨胀型47.290.4729钢柱852.00非膨胀型34.200.3420钢柱862.00非膨胀型46.210.4621钢柱872.00非膨胀型34.200.3420钢柱882.00非膨胀型45.660.4566钢柱892.00非膨胀型47.290.4729钢柱902.00非膨胀型45.660.4566钢柱912.00非膨胀型34.200.3420钢柱922.00非膨胀型46.210.4621钢柱932.00非膨胀型34.200.3420钢柱942.00非膨胀型45.660.4566钢柱952.00非膨胀型46.450.4645钢柱962.00非膨胀型45.660.4566钢柱972.00非膨胀型23.110.2311钢柱982.00非膨胀型33.300.3330钢柱992.00非膨胀型22.830.2283钢柱1002.00非膨胀型33.300.3330钢柱1012.00非膨胀型46.270.4627注：未设计2,因荷载比超过规范表格上线,未进行防火设计。1、构件类型统计的涂料表面枳如下表构件类型防火涂料类型总表面积(m2)钢柱非膨胀型25.1376615 .防火涂料技术要求1 .非膨胀型防火涂料不应含有石棉和玻璃纤维等有害物质，不宜采用紫类溶剂类产品2 .防火涂料应具有良好的变形能力和粘结性,在任何阶段均不能开裂、空鼓和脱落，也不能有潦险和乳突现缴。3 .防火涂料的理化性能和热物理性能报告，应报业主和设计院结构工程如审批，确认后方可采购、施工。4,非膨胀型防火涂料如使用腻子，应与防腐涂层、找平腻子具有相容性。5 .非膨胀型室内防火涂料尚应满足如下要求：5.1 应采用具有低碳环保性能的石膏基质防火涂料，任何耐火极限卜.的涂层厚度均不能低下15mm5.2 防火涂料粘结强度不低丁0.04MPa,抗压强度不低于03MPa,干密度应不大于500Kgm3o5.3 防火涂料进场后应按批次对性能指标进行更验，达到设计文件要求后方可施工、验收。5.4 防火涂料采用机械喷涂工艺施工，涂U厚度30Mn及以下，连续喷涂，一次成型：45mm以下分2道分层施工，第一遍厚度812ran,余下厚度第二遍完成，两遍施工间隔15分钟。6 .非膨胀型室外防火涂料尚应满足如下要求：6.1 应采用具有低碳环保性能的水泥基质防火涂料，任何耐火极限下的涂层厚度均不能低T75mm6.2 防火涂料粘结强度不低于0.04MPa,抗压强度不低于0.5MPa,
