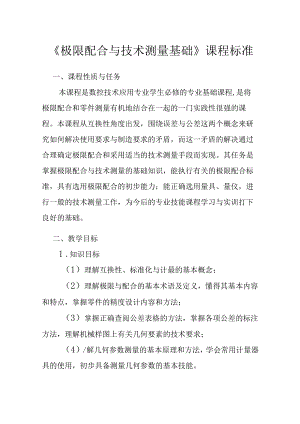

职业技术学校《极限配合与技术测量基础》课程标准.docx

极限配合与技术测量基础课程标准一、课程性质与任务本课程是数控技术应用专业学生必修的专业基础课程,是将极限配合和零件测量有机地结合在一起的一门实践性很强的课程。本课程从互换性角度出发，围绕误差与公差这两个概念来研究如何解决使用要求与制造要求的矛盾，而这一矛盾的解决通过合理确定极限配合和采用适当的技术测量手段而实现。其任务是掌握极限配合与技术测量的基础知识，能执行有关的极限配合标准，具有选用极限配合的初步能力；能正确选用量具、量仪，进行一般的技术测量工作，为今后的专业技能课程学习与实训打下良好的基础。二、教学目标1 .知识目标（1）理解互换性、标准化与计最的基本概念；（2）理解极限与配合的基本术语及定义，懂得其基本内容和特点，掌握零件的精度设计内容和方法；（3）掌握正确查阅公差表格的方法，掌握各项公差的标注方法，理解机械样图上有关几何要素的技术要求；（4）/解几何参数测量的基本原理和方法，学会常用计量器具的使用，初步具备测量几何参数的基本技能。2 .能力目标（1）初步具有识别机械图样上有关几何要素的技术要求的能力；（2）初步具有使用常用计量器具测量几何参数的基本技能；（3）初步具有零件的精度设计的初步能力。3 .职业情感与素养目标培养学生耐心细致的工作作风和严肃认真的工作态度。三、课程学时108学时。四、课程内容和要求序号教学项目教学内容与要求教学方法/设计学时安排1互换性1 .了解互换性的概念及实现互换性生产条件及技术标准简介：2 .熟悉本课程的性质和任务要求让学生观察中等复杂程度的图样，对互换性、几何误差、公差及测量间的关系有正确的认识22极限与配合1 .J'解国家标准中有关极限与配合的基本术语及其定义，掌握极限与配合方面的基本计算方法及其代号的标注与识读：2 .理解极限与配合的基本规定,掌握有关公差表格的使用方法：3 .熟悉公差带与配合的选用方法与原则，能够对典型应用场合做出初步选择创设工作情景,选取生产图纸，让学生理论联系实践，解决生产实际问题。1.识读图样，熟练识读图样中的术语、代号：2.根据生产要求通过杳表、计算等方法进一步确定图样中有关术语的大小26序号教学项目教学内容与要求教学方法/设计学时安排3测量基础1.了解有关测室的基本知识及测量误差的来源：2 .理解常用计员器具的读数方法：3 .掌握计量器具的使用方法本部分内容实践性较强，教学中采用理实一体化的形式，选取有代表意义的零件进行测S:实训.1.展示常用计量器具,区分其类别及其基本计量参数：2 .使用游标卡尺测量零件实际（组成）要素的尺寸；3 .使用千分尺测显零件实际（组成）要素的尺寸：4 .使用万能角度尺测量零件的实际角度：5 .使用光滑极限量规检验孔轴的尺寸是否合适：6 .使用网惟量规检验零件的锥角和尺寸是否合适324几何公差I.了解几何公差的基本内容：2J'解尺寸公差与几何公差的关系：3,熟悉几何公差代号的含义：4.掌握X何公差代号的标注方法及识读创设工作情景，选取生产图纸，让学生理论联系实践，解决生产实际问题,同时选取典型零件进行几何误差的测量实训。1 .识读图样，熟练识读图样中几何公差的含义：2 .用百分表、干分表、表架、顶尖等器具测量典型零件的形状误差：3.利用百分表、平板、表架、偏摆仪、精密直角尺、寒尺等检测典型写件的方向、位置、跳动误差265表面结构要求I.J'解表面粗糙度参数的评定标准及基本检测方法：创设工作情景，选取生产图纸，让学生理论联系实践，解决生产实际8序号教学项目教学内容与要求教学方法/设计学时安排2.掌握表面结构代号的标注方法问题，同时让学生用标准粗糙度样块检测零件的粗糙度数值,体验车间常用的粗糙度检测方法。I.识读图样，熟练识读图样中表面结构代号的意义：2.用标温且糙度样块检测零件的粗糙度数值6摞纹的公差与检测I.了解螺纹的分类及应用；2,了解普通螺纹的主要参数及其公差的特点：3.熟悉螺纹标记的组成及含义：1.掌握螺纹的检验方法创设工作情景，选取生产图纸，让学生理论联系实践，解决生产实际问题。1 .识读图样中的螺纹代号，利用相关的公差表格确定螺纹各项儿何参数的大小：2 .用三针测量法测量螺纹中径尺寸：3 .用螺纹殳规综合检验螺纹的合格性：4 .用螺纹千分尺检测螺线的中径尺寸14合计108五、教学方法与评价1 .教学方法本课程的教学本着“学为主体，教为主导，精讲多练,培养能力”的原则，灵活采用讨论式、启发式、讲练结合式和项目教学等多种先进教学方法，使学生由被动接受学习向主动发现学习转变，培养学生自主学习意识，提高学生独立分析问题、解决问题的能力。立足于培养学生的综合职业能力，激发学生的学习兴趣，坚持“做中学，做中教”，采用精讲多练的教学方法。（1）将实物引入课堂，提高课堂教学实效。将图纸、量具等实物引入课堂，吸引学生的注意力，调动学生听课的兴趣，增加学生对知识的感性认识，加深学生对课堂教学内容的理解，拉近课堂教学与实践工作之间的距离，也增加了教学的直观性和兴趣性。（2）按工作任务或项目组织教学，培养学生学以致用的能力。教学项目要有实际意义，要按照学生日后在工作中将会遇到的实际工作进行项目的设计。2 .评价方法建立体现职业能力为核心的课程考核标准，建立分模块的课程考核评价方式，每个课程模块既考核学生所学的知识，也考核学生掌握的技能及学习态度，采用过程性评价与终结性评价相结合，笔试、操作相结合，开卷、闭卷相结合的考核评价模式。六、教材选编（1）本标准是编写科学教材的依据。（2）内容的选择：在标准中规定了各部分的具体内容标准。这些具体内容标准说明了通过各部分内容的学习，学生所应达到的水平状况，而不是，教材的具体内容。教材的内容要注意可行性和适用性，符合学生实际；注意体现技术的先进性，反映新技术。（3）教材的呈现方式：教材的呈现方式应当符合中职学生的特点，要生动、活泼，富有启发性和趣味性，对中职学生具有吸引力。需要从中职学生的角度、自主学习的角度和学习活动项目的方式来表述、分析、提问的综合运用，文字、插图、实验、练习相互配合，并能够激发学生的兴趣和关注。
