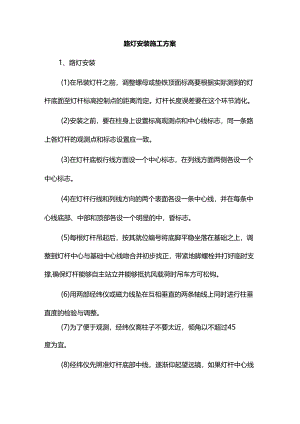

路灯安装施工方案1、路灯安装(1)在吊装灯杆之前，调整螺母或垫铁顶面标高要根据实际测到的灯杆底面至灯杆标高控制点的距离而定。灯杆长度误差要在这个环节消化。(2)安装之前，要在柱身上设置标高观测点和中心线标志，同一条路上各灯杆的观测点和标志设置应一致。(3)在灯杆底板行线方面设一个中心标志，在列线方面两侧各设一个中心标志。(4)在灯杆行线和列线方向的两个表面各设一条中心线，并在每条中心线底部、中部和顶部各设一个明显的中，昏标志。(5)每根灯杆吊起后，按其就位编号将底脚平稳坐落在基础之上，调整到灯杆中心与基础中心线吻合并初步找正，带紧地脚螺栓并打好临时支撑,确保灯杆能够自主站立并能够抵抗风载荷时吊车方可松钩。(6)用两部经纬仪或磁力线坠在互相垂直的两条轴线上同时进行柱垂直度的检验与调整。(7)为了便于观测，经纬仪离柱子不要太近，倾角以不超过45度为宜。(8)经纬仪先照准灯杆底部中线，逐渐仰起望远镜，如果灯杆中心线不能一直在视线内,用千斤顶等方法对柱子进行适当的调整。(9)利用正镜对灯杆进行了测定后，再用倒镜测定一次，如正倒镜测量结果有偏差，则取其中间值,对灯杆再进行调整。(10)当测量成排灯杆时，将经纬仪安放在轴线一侧，仪器偏离轴线不要超过15度。(11)灯杆垂直度调整的同时，还要检查标高是否正确。检查的方法是：测量灯杆上刻划的标高控制线，测量方法可根据现场条件使用水准仪或用钢尺等量具直接测量标高控制线到基础标高线的距离,根据测量结果对底板下的调整螺母进行调整直到符合要求的控制精度。(12)同一公路路灯安装高度(从光源到地面仰角、装灯方向应保持一致。(13)灯具安装后要进行一次总体的检查，灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。如有超标情况则要对灯杆等进行调整。（14）1.ED灯对静电敏感，较强的静电场会对发光半导体材料造成损坏,安装时必须采取防静电措施。（15）安装前和投入试照明前都要对灯具的防水功能进行严格的检查，发现有问题的不得安装更不能送电。（16）安装灯头时要确保固定牢靠，按设计调整至正确位置，灯头接线应符合下列规定：在灯臂、灯盘、灯杆内穿线不得有接头,穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm各种螺母紧固，直加垫片和弹簧垫。紧固后螺出螺母不得少于两个螺距。2、控制系统和设备安装1）材料到场后经开箱检验，经业主同意后方可进行安装使用。动触头与静触头的中心线应一致,触头应接触紧密.二次回路辅助开关的切换接点应动作准确，接触可靠。箱内照明应齐全。2）配电柜（箱、盘）的漆层（镀层）应完整无损伤。固定电器的支架应刷漆。3）引入箱内的电缆及芯线应排列整齐，编号清晰，避免交叉，牢固固定，不得使所接的端子排受机械应力。4）橡胶绝缘的芯线应采用外套绝缘管保护。5）箱内的电缆芯线要有规律的垂直或水平布置，不任意交叉连接，备用芯线应有足够余量。6）强弱电回路要分别成束分开排列。
