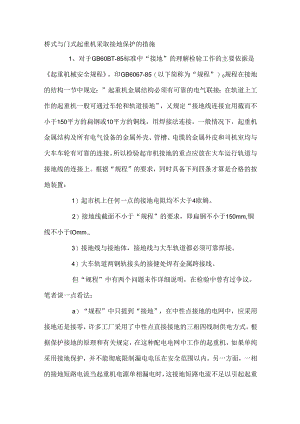

桥式与门式起重机采取接地保护的措施1、对于GB60BT-85标准中“接地”的理解检验工作的主要依据是起重机械安全规程，印GB6067-85（以下简称为“规程”）0规程在接地的结构一节中规定：”起重机金属结构必须有可靠的电气联接；在轨道上工作的起重机一般可通过车轮和轨道接地”，乂规定“接地线连接宜用截而不小于150平方的扁钢或10平方的铜线，用焊接法连接。一般情况下，起重机金属结构及所有电气设备的金属外壳、管槽、电缆的金属外皮和司机室均与大车车轮有可靠的连接。所以检验起市机接地的重点应放在大车运行轨道与接地线的连接上。根据“规程”的要求，同时具备下列四条才算是合格的按地装置：1）起市机上任何一点的接地电阻均不大于4欧姆。2）接地线截面不小于“规程”的要求，即扁钢不小于150mm,铜线不小于IOmm.,3）接地线与接地体，接地线与大车轨道都必须可靠焊接。4）大车轨道两钢轨接头的接健处焊有金属跨接线。但“规程”中有两个问题未作详细说明，在检验中曾有过争议。笔者谈一点看法：a）“规程”中只提到“接地”，在中性点接地的电网中，应采用接地还是接零，许多工厂采用了中性点直接接地的三相四线制供电方式。根据保护接地的原理和有关规定，在这种配电电网中工作的起重机，如果单纯采用接地保护，并不能彻底限制漏电电压在安全范围以内。另一方面，一相的接地短路电流当起重机电源单相漏电时，这接地短路电流不足以引起起重机上的线路保护装置动作，危险电压会长时间存在。因此当起重机的电源取F1.中性点接地的三相四线制电源时，只能采用接零保护，而不能采用接地保护。b）在同一跨内最少应有几处接地，根据使用单位的条件，大车运行轨道有长有短。在同跨内的起重机也有多有少，我认为至少应有两处接地，长轨道的接地点应相应增多。因为大车轨道在长时间使用后，由于固定不良或横向错位，很容易使接地线与轨道焊接处以及轨缝间的跨接线脱焊，所以要有两处或更多的接地线才是可匏的。2、接地（接零）保护存在的问题1）无接地装置：2）钢轨接头处无金属跨接线；3）全跨仅有一处接地点：4）接地线截面小于标准的：5）采用保护接零；3、下面就上述缺点说明一下：D无接地装置它包括：大车轨道对大地或零线无任何金属连接，虽有连接但已开焊或接地线已断开；有连接，但接地体不合格。也有的把钢轨放在金属承筑梁上，承轨粱有金属支柱，于是认为钢轨通过承轨粱及支柱构成合格的接地了，其实这是不可靠的。因为钢轨与承轨粱间无可匏焊接，是用压板压在承轨粱上，甚至当中还垫有纸垫，而承轨梁与支柱乂都涂有油漆。2）钢轨接头处无金屈跨接线，在钢轨接头处仅竟鱼尾板相接，由于锈蚀等原因，这是不可靠的，有的在钢轨接头处连夹板也没有，轨缝宽均IOmm,显然起不到漏电保护作用，再有的情况就是：接地线固定在钢轨压板螺栓，有的把接地线焊在大车轨道端头的挡铁上，而挡铁与钢机没有焊接，这些现象都是不利于安全的。3）接地线截面小于标准，一般地讲，接地线最好用扁钢。但许多单位采用的是圆钢，“规程”中只说明“接地线连接宜用截面不小于15Omm的扁钢”，圆钢的截面以多大为宜未作规定，不妨也按15Omm。即圆钢的宜径不应小于13.8mm,但多数单位用的是Iomm圆钢，个别单位甚至用4mm圆钢，截面显然太小。4）单跨内仅有一处接地分为两种情况：由大车运行轨道到大地只有一根接地线；虽有两根以上接地线，但仅有一根有效，其余的已起不到保护作用。不起作用的原因很多，例如接地体的电阻值太大了，规定不大干4欧姆，有的达到20欧姆，最大的到62欧姆：有的单位只用一根铝线浅埋在土里作为接地线，极易松脱；也有的接地线实际已断裂或开焊。5）采用保护接零在低压中性点接地电网中，应当采用接零保护。但在检验中发现个别单位把一部分起重机接零保护，另一部分起重机接地保护，这是不利于安全的。因为接零系统的电气设备就不能再接地。造成接地不合格的原因是多方面的，但主要由于对接地的理解不够准确，或者在轨道整修以后忽略了接地线的焊接。当然也有的是由于企业规模小，没有把起重机的电气安全放在重要位置上。实际上当起重机发生漏电情况时，保护接地或接零是保证人身女垒的大事，应该引起使用单位足够的重视，应根据国家的有关标准和规定，建立定期检杳制度，加强管理，杜绝因起重机漏电造成的人身伤亡事故。
