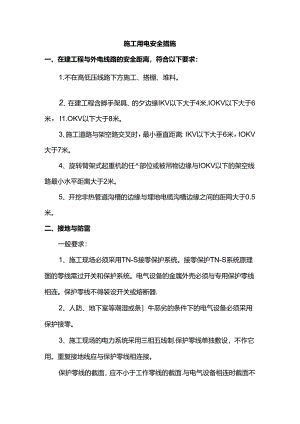

施工用电安全措施一、在建工程与外电线路的安全距离，符合以下要求：1.不在高低压线路下方施工、搭棚、堆料。2、在建工程含脚手架具、的夕边缘IKV以下大于4米,IOKV以下大于6米，I1.OKV以下大于8米。3、施工道路与架空路交叉时，最小垂直距离：IKV以下大于6米，IOKV大于7米。4、旋转臂架式起重机的任部位或被吊物边缘与IOKV以下的架空线路最小水平距离大于2米。5、开挖非热管道沟槽的边缘与埋地电缆沟槽边缘之间的距罔大于0.5米。二、接地与防雷一般要求：1、施工现场必须采用TN-S接零保护系统。接零保护TN-S系统原理图的零线需过开关和保护系统。电气设备的金属外壳必须与专用保护零线相连。保护零线不得装设开关或熔断器.2、人防、地下室等潮湿或条牛恶劣的条件下的电气设备必须采用保护接零。3、施工现场的电力系统采用三相五线制.保护零线单独敷设，不作它用。重复接地线应与保护零线相连接。保护零线的截面，应不小于工作零线的截面.与电气设备相连时截面不小于2.5mm2的绝缘多股铜线。相线采用黄、绿、红色，零线采用黑色，保护零线采用绿/黄双色线。4、下列设备不带电的外露导电部分，应做保护接零.a、电机、电器、照明器具，手持电动工具的金属外壳；b、电气设备传动装置的金属部件；U配电屏与控制屏的金属框架,靠近带电部分的围栏及金属门；d、电力线路的金属保护管。5、接地与接地电阻a、发电机的工作接地电阻值不得大于4B、保护零线在总配电室作重复接地，还必须在配电线路中间或末端处做重复接地，其接地电阻值应不大于10每一接地装置应采用二根以上导体,在不同点与接地装置做电气连接。垂直接地体采用角钢。6、防雷塔吊起重机、物料提升机、脚手架均安装防雷装置。避雷针焊接于设备顶端，利用该设备的金属结构体，保护电气连接，接地电阻值不大于30,三、配电线路1.供电线路埋地深度06m,并铺50mm厚的细砂，盖一层标准砖保护。2、电缆穿越建筑物、道路，易受机械损伤的场所及引出地面2m至地下0.2m处，采用PVC套管或钢管保护。3、埋地电缆接头应敷在地面上的接线盒内，达到防水要求。4、进入楼层内的电缆，采用电气竖井，并靠近负荷中心，固定点每楼层不少于1处。水平电缆沿墙固定，最大弧垂距地大于2m5、室内绝缘导线，采用盗夹敷设，高度大于2.5m,铜芯线截面积为1.5mm2c,四、电动机械供电1.塔式起重机的电缆采用瓷瓶固定。2、起重机四面设投光灯，塔顶和臂架端部装设红色防撞灯。3、物料提升机设应紧急停止开关和机械联锁的防护门。4、潜水电机的负荷线采用YHS型潜水电机，用防水橡皮护套电缆，使用中不得承受外力。5、开孔设备所用开关箱漏电保护器应符合要求，并灵敏.6、交流弧焊机一次侧电源长度应不大于5m,进线处设防护罩。二次线采用YHS型橡皮护套铜芯多股软电缆。电缆的长度应不大于30m
