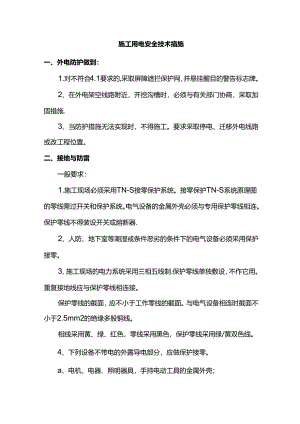

施工用电安全技术措施一、外电防护做到：1.对不符合4.1要求的,采取屏障遮拦保护网，并悬挂醒目的警告标志牌。2、在外电架空线路附近，开挖沟槽时，必须与有关部门协商，采取加固措施.3、当防护措施无法实现时，不得施工。要求采取停电、迁移外电线路或改工程位置。二、接地与防雷一般要求：1.施工现场必须采用TN-S接零保护系统。接零保护TN-S系统原理图的零线需过开关和保护系统。电气设备的金属外壳必须与专用保护零线相连。保护零线不得装设开关或熔断器.2、人防、地下室等潮湿或条件恶劣的条件下的电气设备必须采用保护接零。3、施工现场的电力系统采用三相五线制.保护零线单独敷设，不作它用。重复接地线应与保护零线相连接。保护零线的截面，应不小于工作零线的截面。与电气设备相连时截面不小于2.5mm2的绝缘多股铜线。相线采用黄、绿、红色，零线采用黑色，保护零线采用绿/黄双色线。4、下列设备不带电的外露导电部分，应做保护接零。a、电机、电器、照明器具，手持电动工具的金属外壳；b、电气设备传动装置的金属部件；U配电屏与控制屏的金属框架,靠近带电部分的围栏及金属门；d、电力线路的金属保护管。5、接地与接地电阻a、发电机的工作接地电阻值不得大于4B、保护零线在总配电室作重复接地，还必须在配电线路中间或末端处做重复接地，其接地电阻值应不大于10每一接地装置应采用二根以上导体，在不同点与接地装置做电气连接。垂直接地体采用角钢。6、防雷塔吊起重机、物料提升机、脚手架均安装防雷装置。避雷针焊接于设备顶端，利用该设备的金属结构体，保护电气连接，接地电阻值不大于30三、配电室布置及自备电源1、配电屏前单列布置通道大于1.5m后面的维护通道大于0.8m,侧面大于1m。2、配电室室内净高大于3m,门向外开，并锁具齐全。3、配电室采用砖混构造，耐火等级低于3级，室内设砂箱和绝缘灭火器，应急照明系统。4、配电屏采用标准成品柜。母线油漆、计量表齐全。5、配电屏各线路编号，并张贴系统图和配置停送标志牌。四、配电箱及开关箱1、配电系统设室内总配，室外分配和开关箱，实行分级配电。开关箱由末级分配箱配电。动力与照明分别设置。2、分配箱与开关箱距离不大于30m开关箱与其控制的固定式用电设备的水平距离不大于3m3、配电箱设在道路和操作机械边,干燥、通风、平坦的常温场所。四周通道大于1m.4、配电箱采用标准成品配电箱，门锁齐全。牢固安装在砖砌支架上，下沿离地大于Im,上设整块50mm厚轻盖板防雨。5、总配电箱、分配电箱的电器装置齐全，门扇内侧张贴系统图.6、开关箱实行"一机一闸一保”,额定漏电动作电流不大于30mA,额定漏电动作时间O1.s°潮湿场所漏电保护器采用防溅型产品。其额定动作电流应不大于15mA,额定漏电动作时间应小于01.s,总配额定漏电动作时间应小于02s7、配电箱和开关箱的导线的进出线口设在箱体的下底面.五、照明1.地下室等潮湿场所和高度低于2.4m的场所，照明电源电压采用36V2、特别潮湿和易触及常带电体场所应使用矿灯。3、其他一般均采用电压为220V的照明电器。4、灯具的接线应正确，接头采用可靠的绝缘包扎。相线经过开关控制。
