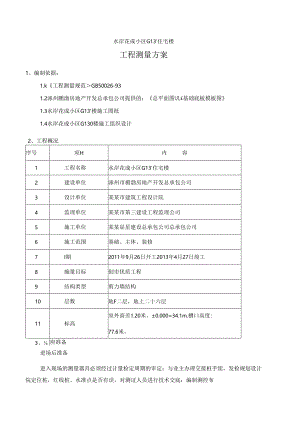

水岸花成小区G13'住宅楼工程测量方案1、编制依据：1.k工程测量规范GB50026-931.2涿州鹏渤房地产开发总承包公司提供的：总平面图讥£基础底板模板图1.3水岸花成小区G13'楼施工图纸1.4水岸花成小区G130楼施工组织设计2、工程概况序号项H内容1工程名称水岸花成小区G13'住宅楼2建设单位涿州市楣渤房地产开发总承包公司3设计单位某某市建筑工程设计院4监理单位某某市第三建设工程监理公司5施工单位某某显星建设总承包公司总承包公司6施工范围基础、主体、装修7I期2011年9月26日开工2013年4月27日竣工8痂量目标创市优质工程9结构类型剪力墙结构10层数地F二层，地上二十六层11标高室外商差1.20米、±0.000=34.1m.槽口高度：77.6米，3、府准备进场后准备进入现场的测量器具必须经过计量检定周期的审定：与业主办理交接桩手续，发检规划设计院定位桩，红线桩、水准点是否有误，对测证人员进行技术交底：编制测控布置：建立测量数据库。测址仪器的准符根据本工程的规模、质量要求、施工进度确定所用的测量仪器，所有测量器具必须经专业法定检测部门检验合格后方可使用。使用时应严格遵照工程测量规范(GB50026-93)要求操作、保管及维护,并设立测量班备台帐。测量仪器配备一览表序号测所仪器名称型号规格单位数属备注1光学经纬仪工台12自动安平水准仪DZS3-1台33激光铅垂仪JDA-96台14全站仪BTS-3082C型台15钢卷尺5011把17.5m把45M把206塔尺5m把24、施工测量的组织D本项目部特派专业测量人员成立测量小组,根据甲方提供的工程坐标点和高程控制点进行施测，并按规定程序检查脸收,对施测组全体人员进行详细的图纸交底及方案交底,明确分工，所有施测的工作进度逐日安排，由组长根据项目的总体进度计划进行安排.2)测量人员及组成：测量负竞人：1名。测量技术员：2名。测量员：共3名。1）所有参加施工测量人员、验线人员必须持证上岗，海工放线人员要固定，不能随便更换，如有特殊需要必须由现场技术负贵人同意后负贵调换，以保证工程正常施工。2）测量人员必须熟悉图纸，了解设计意图，学习测盘:规范，充分掌握轴线、尺寸、标高和现场条件，对各设计图纸的有关尺寸及测设数据应仔细校对，必要时爵图纸上主要尺寸摘抄于法;则记录本上，以便随时隹找使用。3）测量人员测量前必须到现场踏勘，全面了解现场情况，复核测量控制点及水准点，保证测设工作的正常进行，提前编制施工测量方案。4）测量人员必须按照施工进度计划要求,施测方案,测设方法，测设数据计算和绘制测设草图，以此来保证工程各部位按图施工.6、施工测量原则1）认真学习执行国家法令，政策与法规。明确一切为工程服务，按图施工，质量第一的宗旨。2）遵守“先整体后同部”的工作程序，先确定“平面控制”，后以控制为依据，进行各细部轴线的定位放线.3）必须严格审核测量原始依据的正确性，坚持“现场测量放线”与“内业测量汁芽”工作步步校核的工作方法。4）测法要科学、简捷，仪器选用要恰当，使用要精心，在满足工程需要的前提下，力争做到省工、省时、省费用。5）定位工作必须执行自检、互检合格后再报检的工作制度.6）紧密配合施工，发扬团结协作、实事求是、认其负责的工作作风。7、平面控制1. 1、平面控制点布设原则7、 1.1、平面控制应先从整体考虑，遵循先整体后局部，高精度控制低精度的原则。8、 1.2、布设控制点首先根据设计总平面图、现场施工平面布置图、基础和首层平面图布置图中的关键部位。9、 1.3、应选在通视条件良好、安全、易保护的地方。10、 1.4、桩位必须要有鲜明的标记，并保护好。2. 2、平面控制点（轴线控制桩）的布设（控制桩用红破砌筑保护）7. 2.1、由受施工场地限制，给放线带来一定困难，在定位时采用直角坐标与极坐标相结合的方法，以便进行校核.为了便于底板以上的放线，在垫层以上,轴线桩设在偏离轴线Im处。8. 2.2、首先根据鹏渤房地产开发公司提供的G13'住宅楼坐标点进行校核，在符合规范要求后进行下一步测量。9. 2.3、由总平面图上提供坐标与基础模板图轴线关系算出与之相关的坐标点，并采用坐标正反算公苴，得出所要建立的直角坐标与楼号的关系.10. 2.4、为了符合精度要求，在垫层面放线时,同时采用极坐标法进行复核。8、高程控制8.1为了保证建筑物竖向施工的精度耍求，在场区内要建立高程控制，现场高程控制点设置3个点，用DZSI水准仪测设一条闭合水准路线，以此作为螺向精度控制的基准。8. 2高程控制的精度不低于三等水准路线的精度。8 .3高程控制三等水准的精度，采用DSx双面水准塔尺海测，闭合差为12，E1111（1.为路线长度，堆位km）。9 .4本工程的高程控制点根据ZD26、ZD27点的标准面程进行引测，然后在建筑物四周的困境上测设4个点，本工程±0.000控制标高±0.000=34.Imo8. 5高程控制点的联测：在向基坑内用测标高时，首先联测高程控制点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高.86标高的施测：为保证短向控制的精度要求，对每层所需的标高基准点，必须正确测设，在同一平面层上所引测的高程点，不得少于三个。并作相互校核，校核后三点的偏差不得超过3mm,取平均值作为该平面施工中标高的基准点,基准点应标在边坡立面位置上，所标部位应先用水泥砂浆抹成一个竖平面，在该竖平面上测设定施工用基准标高点，用红色三角作标志，并标明绝对高程和相对标高，便于施工中使用。8. 7为了控制基槽的开挖深度，当基槽快挖到槽底设计标高时，用水准仪在槽壁上测设些水平木桩，使木桩的上表面离槽底的标高为固定值。为施工时方便,殷在槽壁各拐角处和槽壁每隔34米均测设水平桩。必要时可沿水平桩上表面挂线检查槽底标高。11. 8根据标高线分别控制垫层标高和混凝上底板标高，墙、柱模板支好枪隹无误后，用水准仪在模板上定出墙、柱标高线。柝模后，技测结构1米线控制顶板高度，在此基础上,用例尺作为传递标高的工具。9、±0.000以下推工测量12. 1、轴线控制桩的校测9.1.1、 在建筑物基础施工过程中，对轴线控制桩每半月更测一次，以防基础施工时桩点位移而影响到正常施工及工程测设的精度要求。1)土方开挖：由于本工程基础土方为大开挖,开挖前根据控制桩放出槽边上口线,在挖出工作面后，先钉出距槽边1米控制桩，以此控制槽的开挖尺寸和边坡坡度.在施工过程中我们把轴线点投测到基坑边沿的舱护坡壁上和边沿，以便在施工中使用，为保证轴线点的正确使用，用红油漆涂边。2)垫层混凝土浇筑后，根据轴线控制将轴线投测到垫层面上，在垫层上辨出十字控制墨线,并进行校测后,计算出基础大方脚的外皮线，弹上基线,作为破砌胎模的依据。专砌胎模距基础大方脚的外皮线40tnm,用F抹灰乂、防水乂及保护层施工。9.1.2、 测设方法(1)、±0.000以下基础施工采用经纬仪、全站仪，利用所设的轴线来投测轴线，投测误差不超过±3mm,轴线间误差不超过±2mm.(2)、根据测绘院提供的坐标点和基础模板图的关系，测放出基槽开挖上F1.线和下口线，并用白灰线撤出，当基槽开挖到接近槽底设计标高时，用经纬仪分别投测出基槽边线和集水坑控制轴线，并打控制桩便于指导开挖。(3)、待垫层及底板施工后、根据所提供的桩点，在笈测其它几点闭合后，再根据确立的直角坐标抄测一次经校核无误后，方可在该平面上放出其它的相应的轴线及细部线，并弹版线标明作为支模板的依据，各楼层的轴线投测过程中，上下层轴线的竖向垂直偏差不得超过3mm,对电梯井位的平面控制，在测鬓放线中是一个要重点注意的问题。(4)、当每段轴线测设完后，必须进行自检，自检合格后及时原写报验单，报验单必须写明层数、部位、报验内容，并附份报验内容的测量成果表，以便能及时验证各轴线的正确程度状况0(5)、基础验线时,允许偏差如下：1.W30m+511m30m<1.60m±10三60m<1.9011+15三90m<1.±20三9.2,±0.000以下结构施工中的标高控制9.2.1、 高程控制点的联测在向基坑内引测标高时，苜先联测高程控制点，根据测绘设计院提供的绝对高程,以判断场区内水准点是否碰动，经联测确认无误后，方可向基坑内引测所需的标高。9. 2.2、±0.000以F标高的施测为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确测设，在同一平面上所引测的高程点，经校核后方可.作为该平面施工标高的基准点。9.3.3、 基准点设置完毕并经检查无误后，抄测建筑50Cm线，拆模后，在墙体碎上抄测建筑E线，在此基础上用钢尺作为向上传递标高的工具。10、±0.000以上施工测量10. k±0.OOOm以上轴线投测1）、在进行±0OOOw以上轴线投测前先对各轴线进行豆核。在符合要求的前提下，根据±0.000以上的楼号轴线分别设置控制点，以便±0.000以上轴线投测。2）、木项目采用内控法和外控法双控制，以达到精度要求。3）、先根据流水段在首层设置内控点，然后用铅垂仪逐层投测，为了减少不必要的累计误差，每五层就将内控点向上传递。同时用线饰在外墙挂线向上，每三层进行夏测，以达到内外控制。内控详见附图。放每发线要在内外控制闭合后，方可在该平面上放出其它的相应的轴线及细部线，并弹墨战标明作为支模板的依据，各楼层的轴线投测过程中，上卜.层釉线的竖向垂直偏差不得超过3m,对电梯井位的平面控制及型钢柱的轴线控制，在测量放线中是一个要重点注意的问题“4）、当每段轴线测设完后，必须进行自检，自检合格后及时填写报验单，报验单必须写明层数、部位、报验内容，并附一份报验内容的测域成果表，以便能及时验证各轴线的正确程度状况。9.2、±0.000以上标高施测为保证竖向控制的精度要求，首先对±0.000标高再宴核，经校核后再抄测建筑物有利于上卜.传递的外墙上（每栋不少于2处，用50In钢尺往上传递，每三层进行复测标高,以防产生累积误差。11、安装工程标高控制主体结构施工时以该楼层钢筋上50Cm线为准。装修时安装以该层室内墙面100em线为准。2）装饰工程施工放线室内装饰面施工时，平面控制仍以结构施工控制线为依据，标高控制引测结构1米标高线，要求交圈闭合，误差在限差范围内。外墙四大角以控制线为准，保证四大角垂直方正，经纬仪投测上下贯通，竖向垂直线供贴砖控制校核。外墙饰面施工时，以放样图为依据，以外门窗洞口、四大角上下贯通控制线为准，弹出方格控制线（方格大小以饰面石材尺寸而定12、沉降观测本工程的沉降测量由甲方另行委托具有测量资质的堆位进行施测，本项目部进行配合工作。13、测量注意事项及细部放线的要求D仪器限差符合同级别仪器限差要求。2）钢尺量距时，对悬空和倾斜测量应在满足限差要求的侑况下考虑垂曲和倾斜改正。3）标高抄测时，采取独立施测二次法，其限差为±3mm,所有抄测应以水准点为后视。4）垂直度观测,若采取吊垂球时应在无风的情况下，如有风而不得不采取吊垂球时,可将垂球置于水桶内.5）用于细部测量的控制点或必须经过检验。6）细部测量坚持由整体到局部的原则。7）方向控制尽量使用距离较长的点。8
