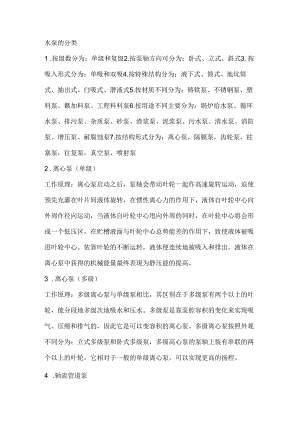

技能培训资料：常用水泵大总结.docx

水泵的分类1 .按级数分为：单级和复级2.按泵轴方向可分为：卧式、立式、斜式3.按吸入形式分为：单吸和双吸4.按特殊结构分为：液下式、筒式、地坑筒式、抽出式、臼吸式、潜液式5.按材质不同分为：铸铁泵、不锈钢泵、塑料泵、籁加料泵、工程料料泵6.按用途不同主要分为：锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、增压泵、耐腐蚀泵7.按结构形式分为：离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵2 .离心泵（单级）工作原理：离心泵启动之后，泵轴会带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动，当液体自叶轮中心甩向外周的同时，在叶轮中心将会形成一个低压区，在贮槽液面与叶轮中心总势能差的作用下，致使液体被吸进叶轮中心。依靠叶轮的不断运转，液体便连续地被吸入和排出。液体在离心泵中获得的机械能量最终表现为静压能的提高。3 .离心泵（多级）工作原理：多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水。多级泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它是可以变容积的离心泵。多级离心泵按照外观不同分为：立式多级泵和卧式多级泵，多级高心泵的泵轴上装有串联的两个以上的叶轮，它相对于一般的单级离心泵，可以实现更高的扬程。4 .轴流管道泵工作原理：轴流管道泵的叶轮设计成轴流式，宜接与管道上结合，效率高，转速很高，如果电机功率、叶轮直径、管道直径足够大的话，流量可以做到很大。5 .齿轮泵工作原理：齿轮泵工作时，主动轮随电动机一起旋转并带动从动轮跟着旋转。当吸入室一侧的啮合齿逐渐分开时，吸入室容积增大，压力降低，便将吸入管中的液体吸入泵内;吸入液体分两路在齿槽内被齿轮推送到排出室。液体进入排出室后由于两个齿轮的轮齿不断啮合，使液体受挤压而从排出室进入排出管中。主动齿轮和从动齿轮不停地旋转，泵就能连续不断地吸入和排出液体。6 .螺杆泵工作原理：螺杆泵运行时，液体被吸进去以后，就投入到螺纹和泵壳被包围的封闭空间，当主动螺杆转动时，螺杆泵封闭容积在螺牙的压迫下增加螺杆泵压力，并顺着轴向转移。因为螺杆是相同的速度旋转，因此液体流出的流量也是平均的。7 .往夏泵工作原理：活塞臼左向右移动时，泵缸内形成负压，则贮槽内液体经吸入阀进入泵缸内。当活塞自右向左移动时，缸内液体受挤压，压力增大，由排出阀排出。活塞往复一次，各吸入和排出一次液体，称为一个工作循环;这种泵称为单动泵。若活塞往返一次，各吸入和排出两次液体，称为双动泵。活塞由一端移至另一端，称为一个冲程。8 .液压柱塞泵工作原理：主体部分（参见结构图）由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心线转动，通过中心弹簧将柱滑组件中的滑靴压在变量头（或斜盘）上。这样，柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。9 .自吸泵工作原理：F1.吸离心泵的工作原理是:F1.吸离心泵所以能把水送出去是由于离心力的作用。水泵在工作前，泵体和进水管必须灌满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中K去，泵内的水被抛出后，叶轮的中心部分形成真空区域。水源的水在大气压力（或水压）的作用下通过管网压到了进水管内。这样循环不已，就可以实现连续抽水。在此值得一提的是:F1.吸离心泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏（简称“气蚀”）造成设备事故！
