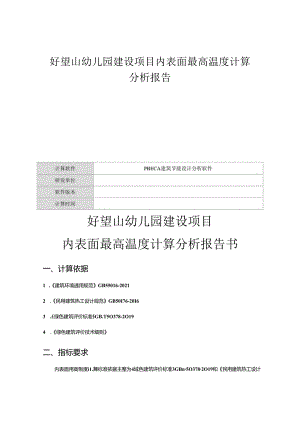

好望山幼儿园建设项目内表面最高温度计算分析报告好望山幼儿园建设项目内表面最高温度计算分析报告书一、计算依据1 .建筑环境通用规范GB55016-20212 .民用建筑热工设计规范GB50I76-20I63 .£绿色建筑评价标准§GB.T5O378-2O194 .绿色建筑评价技术细则二、指标要求内表面用高制度i1.舞标准依据主整为4域色建筑评价标准3GBn5O3782O19和民用建筑热工设计规范GB50176-2016,匕建筑环境通用规范3GB55016-2021.I鳏色建筑评价标准GBT503782019条文要求黑色建筑评价标准GB"50378-2019控制项中对困护结构内表面最高温改要求为：“5.1.7条屋蹊和外墙隔热性能应满足现行国家标准民用建筑热工设计视他3GBSOI76的要求.m2民用建筑效工设计规范GB50I76-2016和建筑环境通用规范GB55016-2021要求2.1 外埴的要求外瑞也给定两侧空气MI攵及变化规律的情况下,外城内表面技高湫度应符合表I的要求：表I外展内衣面最高温度的限值房间类型自然通风房间空网房间电侦附护结构（D?25）轻质困护结构<D<2.5）内表面戢离温度。1.maxte.maxti*2ti+32.2 屋顶的要求屋顶在给定两侧空气温度及变化规律的情况下,屋顶内衣面豉高湿度应符合表2的要求:表2星顶内表面减高湿度的限值房间类"自然通风房间空阂房间重股用护结构（DN2.5）轻步阳护结构<D<2.5）内表面最高湿度«i.maxWtemaxti*2.5ti+3.5表中0i,max用护结构内表面最高混度（C）,应按民用建筑热工设计规范3附录C3中的规定计算:e,max累年日平均温度最高日的破高温度（D；<>室内空气温度<r）.三、模拟概述I原理概要附护结构外地和屋顶的传热过程，通常视为一维非稔态无内热血的导热问雌.计尊方法采用数例分析法，计算方程如卜.，首先建立常物性、无内热源的一堆非稔态导热的内部微分方程,微分方程的求解可采用有限差分法，按下式计算：< 1)数学模型：叫铲乙等g23,n(1)< 2)初始条件：t(x,)=(x)J=1.,2,3,n(2)< 3)边界条件：x=O,-1.¾D=o(To(r)-t(,)(3)X=1.-n)=1t(,r)-(T1(r)(4)式中：Pj.cj.j一分别为第j层材料的密度、比热和导热系数：00室外空气对流表而换热系数.取9.0W(nK)：I空内空气对流衣而换热系数.取8.7W«m'K)；To(T)室外空气综合器度,单位C：TK)室内空气温度,单位C；按民用建筑热工设计规范3GBSOI7&2O16第3.3.2条的规定取值Ifj(x)笫j层初始温度，单位C：1.-构件总厚度，mm,1.1 空外燎合温度逐时做：To(T)=TXT)+陪式中：(5)Tc()室外空气逐时温度，单位C,可按民用建筑热工设i1.规范GB50I76-20I6附录光盘中选取。PS外表面太阳辎射吸收系数，nJ按民用建筑热工i殳计规范3GB50176-2016选取,()表面法向太阳总辐射屈度(包括克肘和救射).电位Wm2.可按民用建筑热工设计规例3GB5OI762OIG附录光盘中选取：其次.对传热过程进行数值求解.软件果用有限差分法通过建立节点的有限差分方程.采用迭代法对热平衡微分方程及导热微分方程进行求解，2参数设置根据4民川建筑热工设计规范GB5O17&2016、建筑环境通用规范3GB55016-2021的条文及附录要求，进行边界条件及计算参数的设置.1.2 边界条件1)外表面：笫三类边界条件,室外空气逐时温度按照本规范附录B.0.1条的规定取值，对流换热系数19.0W(nrK)；2)内衣面：第三类边界条件，室内空气温度按照本规范第3.3.2条的规定取伯，对流换热系数8.7W(m2K)；3)其它边界：第二类边界条件,热施密度OWJm)1.3 温度弁数I)空内温度：26C.按民用建筑热工设计规范GB5OI762O16第3.3.2条的规定取值.2)空外空气逐时温度及太阳牯射，按4民用建筑热工设计规范3GB5O17&2O16附录A的法注选取.四、模拟分析本项目为计簿忠县的内衣面最高讯咬。1室内外逐时温度图I室内外空气逐时温度24小时曲线图室内夕卜逐时温度分相图时刻2太阳总辐射照度表表3太阳总辐射照度表(Wm2)时刻南东西北水平O-12*3-40.220.450.010.22547.30I(X)JO50.5225.9193.906100.40196.3293.3761.94IW.107172.97294.17138.18110.65323.108268.6342531175.29143.27521.309356.50419.79201.02165.99662.8010447.33366.2523358193.81806.00I1.489.7424935249.35207.24873.7012457.64235.96374.65196.16828.9013391.87215.46469.03178.66739.0014312.01195.10532.44160.86634.1015207.24161.85493.75131.91467.2016107.20118.61408.0761.43305.901717.7053.49219.333.79.6018-192021-2223-3材料热工参数表4材料热工参数参考依据材料名称干密度(KgZmy)导热系数IW(mK)蓄热系数VV(m2KJ修正系数Q选用依据U使用部位难燃里挤?B聚茶板350.0300.27:1.20地下室外墙爪庆市公共建筑节能（爆色建筑>设计标准3（DBJ5O-O52-2020）、重庆市工程建设标准一居住建筑节能65%（绿色建筑设计标准<DBJ5O-O71-2020）激燃型改性聚乙烯380.0390.3515fed.25底部接触空气的架空楼重庆市公共建筑苗能板（嫁色建筑）设计标JttJ（DBJ5O-O52-2020）、近庆市工程建设标准-居住建筑节能65%（绿色建筑）设计标准<DBJ5O-O71.-2（）2O）岩棉板（垂直纤维）1000.0480.75搂板:1.20底部接触空气的架空楼板重庆市公共建筑节能（爆色建筑>设计标准3（DBJ5O-O52-2020）、近庆市工程建设标准-居住建筑节能65%（景色建筑）设诃标心（DBJ5Q-071-2020）难燃维挤物魔呆板350.0300.27楼板:1.20/g18:1.20地而/屋而近庆市公共建筑节能（绿色建筑）设计标准（DBJ5O-O52-2016）、近庆市工程建设标准-居住建筑节能65%（景色建筑）设计标乱（DBJ5O-O71-2016)蒸压加气混凝土砌块626-725(外墙残f3mm)7250.2203.49墙体:1.00外墙重庆市公共建筑节能(绿色建筑)设计标准(DBJ5O-O522020)、讯庆市工程建设标准-居住建筑W能65%(黑色建筑设计标准小(DBJ50071-2020)增强里改性发泡水混保温板A型18()0.0550.90Ji:1.25热侨楼板/热桥柱/热桥梁/热桥过梁重庆市公共建筑节能(绿色建筑)设计标做(DBJ50-052-2020)、爪庆市工程建设标准-居住建筑节能65%(绿色建筑设计标准(DBJ5O-O71-2020)五、计算结果1屋顶本项目屋面内表而最温度的详细H-算过程如下所示:表5屋而主体层3材料构造H料汇总表屋面主体层3厚度导热系数番热系数热阻值热情性指修正系数每层材料名称(mm)(W(m(W(m2KK)I)Km2KNWJ标D=Rs碎石、卵分混凝土230040.01.51015.3600.0260.411.00水泥砂浆20.00.93011.3700.0220.241.00SBS改性沥青防水卷材2.00.2309.3700.()090.081.00合成高分子防水卷材3.()().1506.07()().0200.121.(X)水泥砂浆20.00.93011.3700.0220.241.00造雄里挤聚聚茶板80.00.0300.2702.2220.721.20泡沫混凝上60030.00.1402.5900.2140.551.00钢筋混凝土120.01.74017.2000.0691.191.00屋面主体层3各层之和315.02.6()3.56屋面主体层3瓶阻Ro=Ri*£R+Re=2.75(m2KNW1.Ri=0.1.1.(m2K)V),Re=0.04(11rK)W屋面主体层3传热系数K=1.Ro=0.36W(m2K)1.太阳辅射吸收系数P=0.70轻防或重质差分时间步长（分件）51.1 层面主体层3-空调房间时刻表6屋面上体层3内外内面温度逐时表一空调房间时刻O12345678§1()11外壁面56.4934.5933.6232.1331.0031.3532.4334.5238.5042.9747.7952.29内堡面26.6826.6926.6926.6926.6826.6726.6626.6526.6326.6226.6026.59时刻121314151
