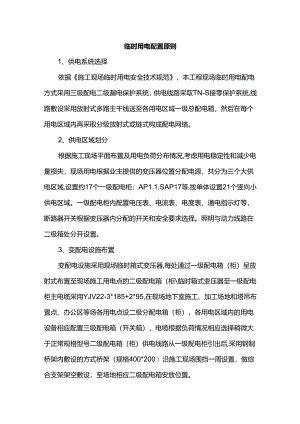

临时用电配置原则.docx

临时用电配置原则1、供电系统选择依据施工现场临时用电安全技术规范，本工程现场临时用电配电方式采用三级配电二级漏电保护系统，供电线路采取TN-S接零保护系统,线路敷设采用放射式多路主干线送至各用电区域一级总配电箱，然后在每个用电区域内再采取分级放射式或链式构成配电网络。2、供电区域划分根据施工现场平面布置及用电负荷分布情况,考虑用电稳定性和减少电量损失，现场用电根据业主提供的变压器位置分配电源，共分为三个大供电区域,设置约17个一级配电柜：AP1.1.SAP17等,按单体设置21个竖向小供电区域。一级配电柜内配置电压表、电流表、电度表、通电指示灯等，断路器开关根据变压器内分配的开关和安全要求选择。照明与动力线路在二级箱处分开设置。3、变配电设施布置变配电设施采用现场临时箱式变压器,每处通过一级配电箱（柜）呈放射式布置至现场施工用电点的二级配电箱（柜临时箱式变压器至一级配电柜主电缆采用YJV22-3*185+2*95,在现场地下室施工、加工场地和塔吊布置点、办公区等场各用电点设二级分配电箱（柜），各用电区域内的用电设备相应配置三级配电箱（开关箱），电缆根据负荷情况相应选择稍微大于正常规格型号二级配电箱（柜）供电线路从一级配电柜引出后,采用钢制桥架内敷设的方式桥架（规格400*200）沿施工现场围挡一周设置，做综合支架架空敷设，至场地相应二级配电箱安放位置。4、主要用电负荷供电布置本工程教学楼施工阶段为一个高峰期，地上主体施工用电负荷主要集中在主体结构和焊接工作，塔吊、施工电梯等设置专用配电箱。其它专业施工每隔二层设置一个二级配电箱进行供电，每个配电区域的二级配电箱引出三级配电箱，从三级配电箱至各机械设备，确保整个工程的施工用电安全。5、防雷与接地实施本工程施工现场用电采用TN-S接零保护系统，分别在一级配电柜、二级配电箱及线路末端设备重复接地,各支路重复接地不少于3处，每一处接地电阻4Q,如图3所示.配电箱安装完成后在箱体附近设置热镀锌角钢作为接地极然后用4mm2接地线将配电箱外壳和保护接零做而复接地。6、现场照明布置照明对夜间施工或自然采光差的场所作业既是工作条牛，又是重要的安全条件，因此在施工中要保证照明系统安全可靠运行.本工程照明设置采用一般照明、局部照明和混合照明结合的方式设置照明系统。
