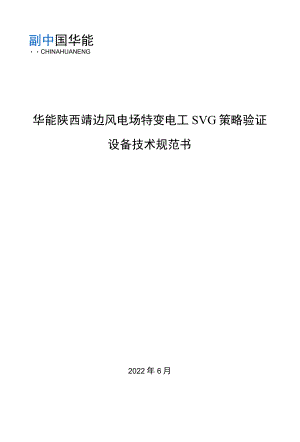

华能陕西靖边风电场特变电工SVG策略验证设备技术规范书.docx

副中国华能CHINAHUANENG华能陕西靖边风电场特变电工SVG策略验证设备技术规范书2022年6月一、总则1.1 本技术规范书适用于华能陕西靖边风电场特变电工SVG策略验证设备采购项目，投标人负责整个项目的施工方案、设备采购、运输及储存；施工准备与施工、检查、验收；设备安装、调试和人员配合等。1.2 本项目SVG策略验证设备供货范围包括:投标人提供SVG控制器和ADPSS数字封装模型，并配合陕西电科院完成SVG单机建模和模型验证、场站建模和模型验证和宽频振荡风险评估工作。1.3 本技术规范书提出的是最低限度的技术要求，并未规定所有的技术要求和所有适用的标准。投标人应提供一套满足本技术规范书和所列标准要求的高质量产品及其相应服务，对国家、地方和风力发电行业有关安全、环保和设备技术等方面的强制性标准，必须满足其要求。1.4 投标人应执行本技术规范书所列标准，有不一致时，按较高标准执行。投标人在投标设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本。1.5 投标人按本技术规范书的要求编制的投标技术文件，经双方确认后将作为采购合同的技术附件，与合同正文具有同等的法律效力。1.6 投标人对供货范围内的设备及服务负有全责，包括对外采购的产品及服务。二、供货范2.1 一般要求本项目为华能陕西靖边风电场特变电工SVG策略验证设备采购项目。投标人应提供风电场特变电工SVG策略验证设备、完成技术规范书中工作内容并满足国网陕西电力调控中心关于下发陕西电网新能源场站涉网性能优化提升工作方案（试行）的通知（陕电调综（2021）6号）和国网陕西电力调控中心关于印发陕西电网新能源策略验证及暂态建模工作方案（试行）的通知（陕电调综（2021）23号）文件要求。2.2 供货范围对华能陕西靖边风电场的特变电工SVG策略验证工作的设备（包括与现场型号和软件版本一致的SVG控制器和ADPSS数字封装模型，封装模型采用与现场型号和软件版本一致的原始控制代码搭建，且遵循统一接口原则）进行供货，并配合陕西电科院完成SVG单机建模和模型验证、场站建模和模型验证和宽频振荡风险评估工作。模型验证完成后，控制器归国网陕西电科院所有，以归档备查。封装模型包括标准结构化电磁暂态封装模型和原始代码电磁暂态封装模型，其中原始代码电磁暂态封装模型应满足基于“统一接口”的新能源设备封装建模技术规范和“宽频振荡阻抗特性一致性校核”等陕西电网新能源建模技术要求，SVG设备厂家需按照技术规范等要求开展电磁建模、模型测试、编写测试（建模）报告和模型说明书等工作。技术条件满足本技术规范书。三、技术规范及引用文件本技术规范书依据标准如下。GB/T19568风力发电机组装配和安装规范GB38755-2019电力系统安全稳定导则GB/T40594-2021电力系统网源协调技术导则GB/T19963风电场接入电力系统规定GB/T36995风力发电机组故障电压穿越能力测试规程GB/T12326电能质量电压波动和闪变GB/T31464电网运行准侧Q_GDW11064风电场无功补偿装置技术性能和测试规范陕电调综（2021）6号国网陕西电力调控中心关于下发陕西电网新能源场站涉网性能优化提升工作方案（试行）的通知陕电调综（2021）13号国网陕西电力调控中心关于下发陕北地区新能源场站涉网性能试验测试方案（试行）的通知陕电调综（2021）23号国网陕西电力调控中心关于印发陕西电网新能源策略验证及暂态建模工作方案（试行）的通知西北区域发电厂并网运行管理实施细则西北区域并网发电厂辅助服务管理实施细则交货时间：合同签订后2个月内，SVG策略验证工作后续人员配合需根据国网陕西省电力有限公司电力调度控制中心要求进行。五、策略验证技术要求根据国网陕西电力调控中心关于印发陕西电网新能源策略验证及暂态建模工作方案（试行）的通知（陕电调综（2021）23号）文件要求，陕武直流近区风电场（不含双馈机组）应按调度部门给出的统一技术规范和边界条件（见附件2：陕武直流近区新能源策略验证说明（试行）和附件3：陕武直流近区新能源策略验证报告模板），开展控制策略半实物仿真验证。六、售后服务及产品承诺1、投标人对所提供的产品实行1年质保期，在质保期内实行“三包服务”。2、在运输安装调试过程中，出现缺件、丢失、损坏问题，投标人负责先解决问题，一切以满足工程进度为准则。3、投标人出厂前做相应的质量检测，交货时提供测试报告和质量合格证书、使用手册等；并提供必要检验计划。4、质保期内，设备如果出现不能满足本技术规范书规定的标准，投标人无偿更换不符合规定要求的部件。5、质保期外，属于产品质量问题，投标人负责处理解决，费用采购方承担。6、质保期内，因投标人策略验证工作原因造成新能源场站设备停运，负荷出力受限、国网公司两个细则考核等损失（损失电量按新能源场站批复电价0.61元/千瓦时计算；产生的两个细则考核分按IOOO元/分进行计算），采购方将从投标人质保金内扣除（不可抗力因素除外）。
