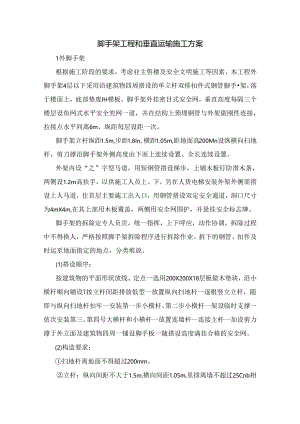

脚手架工程和垂直运输施工方案.docx
脚手架工程和垂直运输施工方案1外脚手架根据施工阶段的要求，考虑业主售楼及安全文明施工等因素，本工程外脚手架4层以下采用沿建筑物四周搭设的单立杆双排扣件式钢管脚手架，落于楼面上，底部垫废IH模板。脚手架外挂密目式安全网，垂直高度每隔三个楼层设鱼网式水平安全兜网一道，并在结构上预埋钢管与外架做刚性连接，拉接点水平间离6m、纵距每层设距一次。脚手架立杆纵距1.5m,步距1.8In,横距1.05m,距地面高200Mn设纵横向扫地杆，剪刀撑沿脚手架外侧高度由下而上连续设置、全长连续设置。外架内设“之”字型马道，用短钢管搭设梯步，上铺木板钉防滑木条，两侧设1.2m高扶手，以供施工人员上、下，另在人货电梯安装外架外侧需搭设上人马道，住首层主要施工出入口，用钢管搭设双定安全通道，洞口尺寸为4mX4m,在其上部用木板覆盖，两侧用安全网围护，并悬挂安全标志牌。脚手架的拆除定专人负贡，统一指挥，上下呼应，动作协调。拆除过程中不得换人，严格按照脚手架拆除程序进行拆除作业。拆下的钢管、扣件及时运至地面指定的地点，分类堆放。(1)搭设顺序：按建筑物的平面形状放线、定点一选用200X200X18层板做木垫块，沿小横杆顺向铺设T按立杆间距排放低型一放置纵向扫地杆一逐根竖立立杆，随即与纵向扫地杆扣牢一安装第一步小横杆、第二步小横杆一架设临时支撑一依次安装第三、第四号大横杆和小横杆一放置连墙杆一连接主杆一加设剪力撑于外立面及建筑物四周一铺设脚手板一随搭设高度满挂合格的安全网。(2)构造要求：扫地杆离地面不得超过200mm。立杆：纵向间距不大于1.5m,横向间距1.05m,里排离墙不超过25Cnb相邻立杆接头要错开，对接用字扣连接。(加密扣件式钢管脚手架立杆纵向间距、横向间距不大于0.8m)大横杆步距1.8m,架子外侧两步之间搭设栏杆，钢管接头要错开，用一字扣连接，大横杆与立杆用十字扣连接。小横杆搁于大横杆上，两头各伸出100mm,小横杆与大横杆用十字扣连接。架体与建筑物采用刚性连结，纵向每层设置一次，横向每6m设置一次，具体做法为在结构上预埋钢管与外架做刚性连接。最上一步架始终高出施工作业层2m以上，且中间须设置防护栏杆，高度分别为0.6m和1.2m,当架体高出周围建筑时，用中6钢筋作接地线形成避宙系统。架体上满铺钢笆，必须牢固、平稔，沿每步架设封闭挡脚板,高300mm,可用IH层板绑于架体上。架体与主体结构的间距超过200mm时，每层须满铺钢笆或旧层板，防止物体坠落，铺设时不得有超过50Inm的间隙，同时严禁留探头长度大于150mm的探头板。在架体的两端和转角处应设置剪刀撑，中间每隔12m设置一道且每而架体不得少于三道，每道剪刀撑占两个跨间，斜杆与地面夹角应保持在45。60°范围内，用十字扣架体连接，每道剪刀撑应随架体通长设置。每段架只限两个操作面作业，且施工荷载控制在200kgm2内。(3)外架施工的安全要求：所有外架作业人员必须持有有效的特种人员操作证，上岗前必须根据现场施工状况和有关施工安全条例对其进行书面的详细的安全、质量、技术交底，并做到签字手续齐全。项目部成立外架施工作业领导小组，负责对作业人员进行相关的安全质量技术交底和施工过程的监督、检查。严禁架子工酒后上班，严禁穿拖鞋和赤膊上班。架了工操作时必须正确佩戴安全帽和安全带。架子工操作者，严禁留松动的钢管和扣件在建筑物边缘。严禁在架体上抛掷扳手、扣件、钢管等。架体的高度应与起重垂直范围的高度差始终处于安全范围内。所有的架体不得与木工支模架相连。所有架体不得擅自拆除，如必须拆除须经主管领导批准，由架夕工拆除并及时恢复。架体应分段按施工进度验收，检查合格后方可投入使用。(4)外架使用的安全要求：作业层的施工荷载(包括作业人员、器具、材料等的重量)标准值,不得超过3kNn.架上设置的材料应码放整齐稳固，不影响施工操作和人员通行,严禁人员在架面上奔跑、退行或倒退拉车。作业人员在架上的最大作业高度应以可进行正常操作为宜，禁止在架板上加垫物以增加操作高度。作业中，禁止随意拆除架体的基本物件。施工人员在架上作业时，应注意自我保护和安全意识，避免发生碰撞或落物，严禁在架上戏闹和坐在栏杆上等不安全处休息。人员上下外架必须走专门的安全通道，严禁攀援脚手架上下。每步架完成后，必须将剩余材料移至上(下步架或室内，清理架面，在任何情况下，严禁自架上向下抛掷材料或倾倒垃圾。(5)外架安全措施:施工现场带电线路，如无可靠的安全措施，一律不准通过脚手架，非电工不准擅自拉接电线、电器装置。遇有恶劣天气影响施工安全时，不得在高空进行脚手架升降工作。在搭设或拆除两副脚下架之间的活络步时，应一次绑扎牢固或全部拆光，不准中途停止作业或中途在空中过夜。在一副脚手架升降的全过程中不得任意停止，应一气呵成，一道工序紧挨着一道工序，完成全过程的升降作业。严禁在脚手架上拉设缆风和设置起重把杆等。严禁在脚手架堆放施工多余的物料，以确定脚手架升降工艺的正常进行及防止超载。必须按设计要求安装螺栓，不得遗漏。所有螺栓必须拧紧，使脚F架挂举紧贴墙面，螺纹墙应穿出螺母二牙以上。脚手架安装及升降应有专人负责指挥，施工人员应相对稳定,操作时应戴好安全带。在脚手架上按规定放置灭火器与消防器材。(6)外架质量检查：架件结构应符合前述的规定和要求，个别部位的尺寸应在允许的调整范围以内。节点连接可靠，扣件的拧紧程度应控制在扭转力矩达到4060kNm,钢丝十字交叉点应拧1.52圈后箍紧，不得有明显扭伤且钢丝在扎点外露长度应280mm。架体主杆的垂宜度应1/300且应同时控制最大垂立偏差值,高架体W20m时，为不大于50mm,当架高20m时为不大于75mm。纵向横杆的水平偏差应W1/250,且全架长的水平偏差值不大于50mm。作业层铺板，安全防护应符合上述要求。(7)外架拆除：拆除顺序按外架搭设顺序自架体顶端反向依次拆除，即先搭的后拆，后搭的先拆，严禁上下同时作业。拆除的技术要求a所有的连墙件应随外架逐层拆除，不得先将连墙件整层或数层拆除后再拆外架。b分段拆除的高差不应大于2步，若高差大于2步，应加设连墙件加固。c当脚手架拆至卜部最后一根长钢管时，应先在适当位置临时抛撑加固，后拆连墙物件。d当外架分段分面拆除时，对不拆除的外架两端应设置连墙杆和横向支承加固。拆除的安全要求a拆除时应在拆除范围水平方向5Iom设置安全警戒区并来人守侯。b架体拆除时，应逐层由上而下进行，拆除的架料、扣件应堆码整齐，及时清理退场。2内脚手架本工程内脚手架主体施工阶段采用普通钢管满堂脚手架作为模板支撑架，满堂支撑架要保证整体稳定，搭设时踞留设施工通道或斜道，保持现场作业方便、灵活。内装饰施工将采用普通钢管脚手架和门式脚手架结合使用，必要时制作马竞使用。3安全挡板本工程在2层及8层位置，沿主楼四周葬脚手架搭设安全挡板。宽度2m,拉板周边围栏06m.
