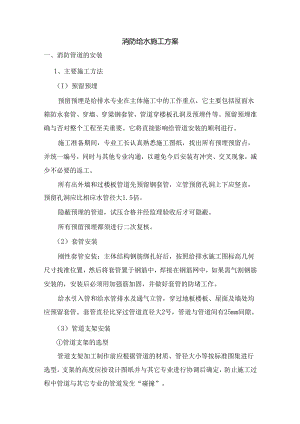

消防给水施工方案.docx

消防给水施工方案一、消防管道的安装1、主要施工方法（I）预留预埋预留预埋是给排水专业在主体施工中的工作重点，它主要包括屋面水箱防水套管、穿墙、穿梁钢套管，管道穿楼板孔洞及预埋件等。预留预埋准确与否对整个工程至关重要。它将直接影响给管道安装的顺利进行。施工准备期间，专业工长认真熟悉施工图纸，找出所有预埋预留点，并统一编号，同时与其他专业沟通，以避免今后安装有冲突、交叉现象，减少不必要的返工。所有出外墙和过楼板管道先预留钢套管，立管预留孔洞上下应竖直，预留孔洞应比相应水管径大1.5倍。隐蔽预埋的管道，试压合格并经监理验收后才可隐蔽。所有预留预埋都须进行二次复核。（2）套管安装刚性套管安装：主体结构钢筋绑扎好后，按照给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装后必须用加强筋加固，并做好套管的防堵工作。给水引入管和给水管排水及通气立管，穿过地板楼板、屋面及墙处均应预留套管。套管直径比穿过管道直径大2号，管道与管道间有25mm间隙。（3）管道支架安装管道支架的选型管道支架加工制作前应根据管道的材质、管径大小等按标准图集进行选型。支架的高度应按设计图纸并与其它专业进行协调后确定，防止施工过程中管道与其它专业的管道发生“碰撞”。给水主管安装管k时，层高H5米每层设一个，层高H25米时每层设两个。管道水平安装时，管道架间距应符合设计或规范要求。（4）镀锌钢管的套丝方法和使用板牙要严格按照标准操作，要求螺纹端正，光滑、无断丝、无乱丝、无乱扣、在安装时先用手拧紧，然后，再用管钳拧紧，拧至距连接件外差12扣时，我正位置，不准拧过头而利用倒扣来找正，丝接口的短料巾32以上采用麻丝铅油作密封填料。（5）管道安装管道安装工艺要求管道安装之前要进行外观检查。清除污垢保证管内无杂物。安装期间应随时注意适当盖好口端，以防外来杂质落入管道。地面以下的管道和隐蔽暗装的管道，应在试水、冲洗、消毒并验收合格之后，才能回填或隐蔽。给水管道安装干管安装。首先确定干管的位置，标高，管径，坡度坡向等，正确按图标位置，间距和标高确定支架的安装位置，支架安装完毕后，把预组装好的管J"滚落在支架上，随即用预先准备好的U型卡将管子固定并校正调直，保证整根管子水平和垂直都在同一直线上，井最后固定牢。支管安装，首先按立管上预留的管口在墙面上画出水平支管安装位置的横线，并按图纸要求画出各分支线或给水配件的位置，根据所画好的尺寸进行预制和组装。（6）阀门安装阀门安装前，应做耐压强度试验。试验应以每批（同牌号、同规格、同型号）数量中抽查10%o如有漏裂不合格的,应再抽查20乐如仍有不合格的则须逐个试验。强度和严密性试验压力应为阀门出厂规定之压力。并做好阀门试验记录。（7）管道试压和冲洗给水管的在试验压力下，在IO分钟内压力降不大于50Kpa,然后将试验压力降至工作压力，作外观检查，以不渗不漏为合格。喑装或埋地水管，在隐蔽前必须做灌水试验。其灌水高度应不低于底层地面高度。满水15分钟后，再灌满。延续5分钟，液面不下降为合格。（8）管道防腐、油漆、保温管道防腐油漆金属管道应进行防腐处理，处理之前先去除管道表面铁锈及污垢。防腐层应涂刷均匀。暴露在装修处的明装管道，面漆颜色应与室内装饰颜色相协调。明装钢管刷红丹底漆，面漆各两道。埋地铸铁管先刷冷底子汕一道，再刷石油沥青涂层一道。管道支架除锈后刷红丹底漆二道，明装时加刷灰色面漆二道。二、消火栓/箱的安装（1）室内消火栓安装，其位置应符合设计要求.未经设计同意，不得擅自改动。（2）室内消火栓其栓口应朝外，且不应与门框相碰。阀门中心距地面为1.1.米,距箱侧面为140亳米，距箱后内表面为100亳米。三、消防器材的安装1、安装前应核对设备型号与设计是否相符，产品合格证、产品说明书及随机配件是否齐全。2.箱体安装前应进行外观质量检查，如发现有质量问题不得使用。3、箱体安装过程与装修紧密配合，不得损坏装修面，与装修面的接缝应整齐美观。公共区消火栓箱门及冲洗栓箱均由公共区装修承包商制作并安装。箱体找正稳固后把拴阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开启应灵活。4、安装后的箱体上下角的水平位移不得超过2mn°
