电机惯例笔记.docx

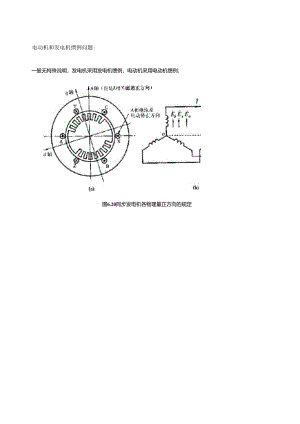

电动机和发电机惯例问题:一般无特殊说明，发电机采用发电机惯例，电动机采用电动机惯例;图6.20同步发电机各物理量正方向的规定图6,21不计饱和时除板同步发电机的时-空矢量用和等效电路从上图知发电机惯例中：负载U端为关联，而里面电势为非关联。故EO+E+E=R1.+UI（电阻永远都是关联，为负载）永远超前E90。，而显然发电机惯例中E=AjX1.（下面说了E与I的真实方向相反为正）（电感负载，电压超前电流90,而又由于非关联，故为负）看增磁去磁看Ead与EO的方向，方向同为增磁。可以列出表达式E=0+iR&-id氏QE0=（>+j&+仇X+ik十j（十i,x°=C/+1凡+J1.（XH+XD+Rq（Xaq+Xj=>+iR+也Xd+仇尤电动机：采用电动机惯例之后，E=jix（真实方向E（低电位.高电位）和I相反为正，符合）（感性超前90,且I与电压关联），看增磁去磁看Ed电势与EO方向，方向同为增磁。对于发电机：E超前U,即选择D超前Q轴90°；对于电动机，U超前E,即选择Q超前D轴90。,这样选择即为发电机E=-dfidt（实际情况电动机为E=dfidt（如下列图）
