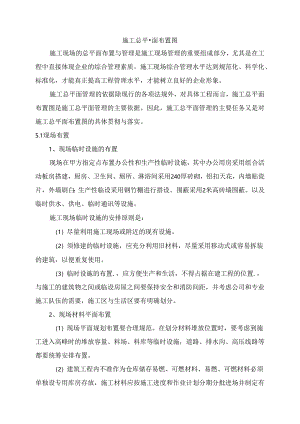

施工总平面布置图施工现场的总平面布置与管理是施工现场管理的重要组成部分，尤其是在工程中直接体现企业的综合管理素质。施工现场综合管理水平达到规范化、科学化、标准化，才能真正提高工程管理水平，才能树立良好的企业形象。施工总平面管理的依据除现行的各项法规外，对具体工程而言，施工总平面布置图是施工总平面管理的主要依据。因此，施工总平面管理的主要任务又是对施工总平面布置图的具体贯彻与落实。5.1现场布置1、现场临时设施的布置现场在甲方指定点布置办公性和生产性临时设施，其中办公用房采用组合活动板房搭建，厨房、卫生间、厕所、淋浴间采用240厚砖砌，铝扣天花，内墙贴瓷片，外墙刷白：生产性临设采用钢竹棚进行搭设。围蔽采用2米高砖墙围蔽。以及临时供水、供电、临时通讯等设施。施工现场临时设施的安排原则是：（1）尽量利用施工现场或附近的现有设施。（2）须修建的临时设施，应充分利用旧材料，尽量采用移动式或容易拆装的建筑，以便重复使用。（3）临时设施的布置.，应方便生产和生活，不得占据在建工程的位置.，与施工的建筑物之间或临设房屋之间要保持安全和消防间距，并考虑公司和专业施工队伍的需要，施工区与生活区要有明确划分。2、现场材料平面布置（1）现场平面规划布置要合理规范。在划分材料堆放位置时，要考虑到施工进入高峰时的堆放容量、料场、料库等临时设施，道路、排水沟、高压线路等都要统筹安排布置。（2）建筑工程内不准作为仓库储存易燃、可燃材料、易燃、可燃材料必须单独设专用库房存放，施工材料应按施工进度和作业计划分期分批进场并制定有可靠的防范措施。（3）料场、料库、道路的选择不能影响施工流水作业，并以靠近使用地点为原则，减少二次倒运与搬迁。5.2现场围挡有出入口本工程设置两个出入口，其中主出入口位于北面，次出入口位于东面。1、施工现场四周按规定设置连续封闭的围挡，围挡应按照企业标志形象设计，本着严密、完整、牢固、美观、上口要平、外立面要宜的原则进行图挡。1）、施工现场围墙要封闭严密、完整、牢固、美观。上门要平，外立面要直，现场围墙用高塑料瓦楞板围蔽，应整齐牢固。2）、围墙每5m设一墙柱，柱子上面预留彩旗插孔。3）、围墙上顶端刷250mm,墙脚刷35mm海蓝色线条。4）、围墙标语、外墙图案，根据地理位置与甲方协商内容。2、施工现场大门必须按照企业标志形象设计要求与围挡形成一起。5.3“五牌一图三板”及现场标志（1）施工现场应在大门外附近明显设置统一样式的施工标牌。标牌内容：工程名称、建筑面积、建设单位、设计单位、监理单位、施工单位、项目经理、开工日期、竣工日期等。应根据现场的实际情况，除统一设置施工标牌外，还应在现场内分区设置施工标牌，以方便各类人员熟悉现场的施工情况，施工标牌的字体应书写正确、规范、工程、美观，并经常保护整洁完好。标牌面积不得小于07mX0.5n,设置高度底边距地面不得低于1.于。制作要求1）颜色：白底黑字：2）字体：仿宋体；3）尺寸：高不小于50Omm,长不小于70OnUnO（2）工地大门内必须设置五牌一图三板，即1）施工平面布置图（布置合理并与现场实际相符，分基础、结构、装饰、水电阶段）。2）安全计数牌（从开工之单口起计算）：施工现场管理体系牌（施工现场管理负责人、安全防护、临时用电、机械安全、消防保卫、现场管理、料具管埋、环境保护、环境卫生、质量管理.、劳务管理业务人员）。3）施工进度牌:从开工第一天起,每天进度显示在进度牌上。4）项目概况牌：宣传项目概况、周围环境、形象等，以效果图表示。5）企业宗旨牌：确保工程质量前提下，争创“安全文明施工”工地。6）项目规章制度牌：现场安全、质量、文明施工、消防、保卫、后勤等各种规章。7）安全生产管理制度板：消防保卫管理制度板：场容卫生环保制度板。图、牌、板要做到内容简明扼要，针对性强，字迹要工整、规划、清晰、统一尺寸、形成整体。（3）该建筑施工现场的各种标语、标志牌设置必须由承包单位统一布置，合理安排，字体应书写正确、规范、工整、美观，并经常保持整洁完好。5.4场地道路及排水（1）施工现场的场地、道路要平整、坚实、畅通，有回旋余地，有可靠的排水措施。施工现场首先应尽量利用原有的交通设施，并争取提前修建和利用拟建的永久设施解决现场运输问题，这样不仅能节约临时工程费用，降低施工成本，而且可缩短施工准备时间。（2）当现场不具备以上条件时，就需要修建临时道路，临时道路的布局，须根据现场情况及施工需要而定，该工程应做成循环道，以确保现场运输和消防车的畅通，临时道路的等级主要根据现场交通流量和道路建筑规范而定。（3）为解决临时道路排水问题，道路横断面应有2%3%坡向路两侧的坡度，沿道路两侧应设排水沟，边沟横断面尺寸卜口40cm,深度根据受水面积及最大雨量计第，一般深不小于30cm,边坡坡度1:11:1.5。在道路交会处边沟要用涵管沟通。（4）施工现场除了必须做好道路排水以外，现场的场地应有排水措施，并能确保现场无积水.现场排水可采用自然排水或明沟排水两种方法。5.4施工总平面责任区域的划分承包单位对施工现场责任区域的管理负全面责任，对分项队伍现场责任区域的管理情况进行综合考评，制定出相应现场管理计划，并负责监督检查。5.5施工总平面布置图施工总平面布置图见附件。工总平面布置图
