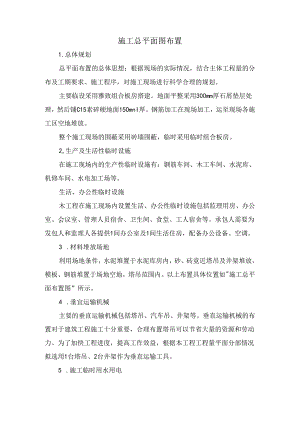

施工总平面图布置.docx

施工总平面图布置1.总体规划总平面布置的总体思想：根据现场的实际情况，结合主体工程量的分布及工期要求、施工程序，对施工现场进行科学合理的规划。主要临设采用雅致组合板房搭建。地面平整采用300mm厚石屑垫层处理，然后铺C15素碎硬地面15OmnI厚。钢筋加工在现场加工，运至现场各施工区空地堆放。整个施工现场的围蔽采用砖墙围蔽，临时采用临时组合板房。2,生产及生活性临时设施在施工现场内的生产性临时设施有：钢筋车间、木工车间、水泥库、机修车间、水电加工场等。生活、办公性临时设施木工程在施工现场内设置生活、办公性临时设施包括监理用房、办公室、会议室、管理人员宿舍、卫生间、食堂、工人宿舍等。承包人需要为发包人和监理人各提供1间办公室及1间生活住房，配备办公设备、空调。3 .材料堆放场地利用场地条件，水泥堆置于水泥库房内，砂、砖竟近塔吊及井架堆放，模板、钢筋堆置于场地空地，塔吊范围内。以上布置具体位置如"施工总平面布置图”所示。4 .垂宜运输机械主要的垂直运输机械包括塔吊、汽车吊、井架等。垂直运输机械的布置对于建筑工程施工十分重要，合理布置塔吊可以节省大量的资源和劳动力。为了加快工程进度，提高工作效益，根据本工程工程量平面分部情况拟选用1台塔吊、2台井架作为垂直运输工具。5 .施工临时用水用电1、施工临时用水施工时可根据情况，我施工单位安装PVC管道作施工临时用水,计划每层安装一个用水点，方便施工用水。现场施工用水保证措施：（1）为了确保现场的施工用水，使施工生产顺利进行，项目机械队伍应组织专门的管理机构，加强管理。（2）对进入现场的施工人员进行开源节流教育，讲述节约用水的重要性，使员工对节能源创造成效益有正确的理解和认识。同时为确保用水管理措施落实，项目部根据公司施工现场用水用电管理条文进行不守约或造成浪费人员进行处罚。（3）现场供水管的安装维修由专业安装人员进行，加强巡回检查监护，出现故障及时处理，确保生产生活用水畅通。2、施工临时用电现场临时用电采用TN-S系统（三相五线制），根据施工机具设备容量计算，总用电量500KVA,从建设单位的电源引入现场临时配电房中。根据施工现场临时用设计的规定，须由电气工程师对施工现场临时用电进行设计。（1）本工程施工临时用电系统采用380/220伏三相五线制（TN-S系统），以保证安全用电。（2）施工电源由建设单位提供，直接引入施工临时发配电房。（3）在临时发配电房处设一组接地电阻小于4欧姆的发电机保护接地装置，专用接零保护线和发电机、配电柜外壳接地应与发电机保护接地连接在一起。在配电线路的中间处和末端处做重要接地，接地电阻W1.O欧姆。（4）配电房低压配柜分3个回路（P1.-P3）控制施工现场各用电设备。P1.回路供钢筋加工棚、搅拌棚、机修房等用电，导线采用铝芯橡皮线B1.X-3×70÷2X35Mn2。P2回路供楼层施工工作面用电，导线采用铝芯橡皮线B1.X-3X95+2X5Omm2,架设在电线杆上到位。楼层施工用电从管道井内向上垂直敷设，每层设一个分配电箱。P3回路供施工现场照明和办公、食堂等临时设施照明，导线采用铝芯橡线B1.X-3×16÷2×10mm2沿墙明设,过大门时,穿钢管保护。临时设施区引入电源经柱上变压器变压进入总配电箱，加工制作间设动力配电箱，办公、室外照明设照明配电箱。总配电箱加装漏电保护器，总电源接入各分支电源均采用架空线。施工总平面图详见附件。0W玉丁X一舌”耳,r*>tvv砂海W学Q*M9W"MTTMftibU*'twnMPywrat-xriWWVUW三V*<n111.9V9M*4dt$W7
