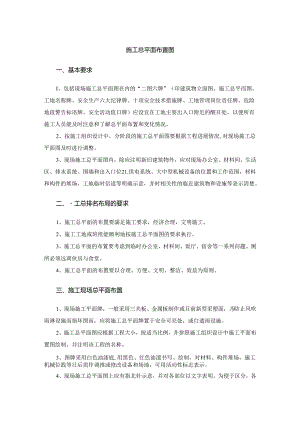

施工总平面布置图一、基本要求I、包括现场施工总平面图在内的“二图六牌”（印建筑物立面图、施工总平而图、工地名称牌、安全生产六大纪律牌、十项安全技术措施牌、工地管理岗位责任牌、危险地段警告标语牌、安全活动值日牌）应设宜在工地主耍出入口附近的醒目处，以便所有施工人员能及时注意和了解总平面布置和变化情况。2、按施工组织设计中，分阶段的施工总平面图要根据工程进展情况,对现场施工总平面图及时进行调整。3、现场施工总平面图内，除应注明新旧建筑物外，应对现场办公室、材料间、生活区、排水系统、围墙和出入口位21.供电系统、大中型机械设备的位置和工作范围，材料和构件的堆场，工地临时信道等明确示意，并时相关性的临近建筑物和设施等表示清楚。二、工总排名布局的要求1、施工总平面的布置要满足施工要求，经济合理，文明施工。2、施工工地或班组能顺利地按施工总平面图的要求执行。3、施工总平面的布置要考虑到临时办公室，材料间、饭厅、宿舍等一系列问题。厕所必须远离伙房与食堂。4、施工总平面的布置要以合理、方便、文明、整洁、效益为原则。三、施工现场总平面布置1、现场施工平面牌，一般采用三夹板、金属板制作或目前新型采塑面，为防止风吹雨淋设施而损坏图而，应将施工总平面牌置于安全可亮处，或仃遮雨设施。2、施工总平面图应根据工程大小，按适当比例，并参照施工组织设计中施工平面布置图绘制，并注明该工程的名称。3、图牌采用白色油漆底,用黑色、红色油漆书写、绘制，对材料、构件堆场，施工机械位践等日后需作调推或修改设备和场地，可用活动性标志表示。4、现场施工总平面图上应有指北针示意，并对各部位以文字表明。为便于区分，各部位可用相应颜色突出表示。5、施工总平面图是现场设备和堆场，临时设施等布置的重要依据。现场施工应严格执行施工总平面图的要求.因此，现场要注意保护好施工总平面图牌.根据现场实际情况，为便于施工管理和维护城市的市容与环境卫生，施工现场进行全封闭“公寓式”和“花园式”施工管理，现场平面布置按照文昌市建设工程现场文明施工的管理办法和要求进行布置.现场布置时，要充分考虑整体工程施工中所涉及的大门、围墙、施工道路、施工场地（包括原材料加工、堆放、周转材料堆放等）、临时办公、临时生活、主要机械设备停放场、用水（生产、生活及消防）、用电、绿化等方方面面之间既相互独立，又相互影响的关系。要以既方便施工生产、又体现安全文明施工及宣传企业文化为目标进行布置，6、大门及围墙设施现场大门设1个主大门，23个辅助大门,大门采用50mm钢管做架,双面铁板做面红丹打底上油漆，焊接平整、坚固耐用。主大门宽度为6m,大门侧设施工标牌，施工标牌从美化城市及企业宣传的角度出发，做成大型灯箝喷绘.大门内IOm处设矩形洗车池和沉淀池。大门两侧6m内为砖砌用墙,高度3m,其余用境采用新型轻质装配式用境，围墙高度为2m。外用墙根据建设项目部的统一要求进行美好。7、施工道路设施族工场地内的临时道路为通向各钢筋加工、木工加工场地，各原材料、周转器材堆放场地以及各建筑物混凝土浇筑时，商品混凝土诲车通过的道路。另外，为了施工方便，在建筑物周边设置附属通道。施工临时道路设2个行车道、1个停车道，路宽9m.施工遒路路面用200Inm厚C25混凝土硬化,下铺30Cm厚碎石和石眉。道路两边做30Omm宽,400E深的有组织排水沟，同时，每50Om路面设1个工人专门负贡道路的清洁、畅通，保证环境卫生，预防空气污染和环境污染。8、施工场地设施施工场地包括钢材堆放、加工场地，木工加工场地，原材及钢管、脚手架堆放场地。钢材堆放、加工场地，木工加工场地，按四个分区，每个区内各设一个钢筋加工场及一个木工加场。每个钢筋堆放、加工场按800m2,每个木工加工场按60Om2。钢管脚手架堆放区及砌块等原材堆放区基本上在每单位工程都设置,占地面积按建筑面积的1/30考虑。施工场地地面用200mm厚C15混凝土硬化，卜铺30cm厚碎石和石屑。场地四周做20Onim宽,40O1.mn深的有组织排水沟，同时，每2000m2加工或周转器材堆放场设1个工人专门负货场地的清洁、保证环境W生，预防空气污染和环境污染。9、临时办公、生活用房设施临时办公、生活设施采用板房。10、车辆及主要施工机械停放场设施在项目部前面250m2的停车场及活动场用于各隼辆的停放.现场施工机械主要钢管井架，加工机械设置在各加工场内。运输机械专门设1个300m2施工机械府放场。施工机械停放场用200mm厚C25混凝土硬化，卜做30crn序碎石垫层。场地四周做20Omm宽的有组织排水沟，同时，设1个工人专门负货场的清洁、畅通，保证环境卫生，预防空气污染和环境污染。Ik临时供水、排水、消防设施施工用水主要为结构养护、砌体工程、装修工程、管道调试及生活用水。施工用水主要为结构养护、砌体工程、装修工程及生活用水。供水管道沿各建筑物环形配设，生管道接业主指定供水水源，主管道采用DX200钢管，主管分送到4个分区内的管道采用DN125钢管，各分区内的总管分送到各个单位建筑物采用DN80钢管，分送到各生活区的管道采用DN50及DN20钢管。供水总管采用埋地形式,埋深不小于600ma.消防设施：为了方便结构养护、砌体工程、装修工程用水.在每1单位工程适当位置设1个2加3的临时蓄水池，沿现场施工道用DN100钢管作为消防用水管，井沿管每508(hn设一套室外消火栓。排水设施：在场地内除沿施工道路两边及施工工场地四周设有组织排水外，每1个区都要设两个连续的沉淀池，每个沉淀池容枳为Iom3,最后排至城市污水管网。各个分区必须按厕所分布情况设化池粪池，各化粪池的总体积约200m3.12、施工用电布置现场施工用电在4个分区从业主提供的高压电源用500KV的变压器接至各区现场配电室，按三级配电箱及三相五线制敷设电缆接至用电设备，各区配电室共设5个计量柜，10个一级配电箱，二级配电箱110台，三级配电箱330台。各区配电箱供电线路采用水泥电线杆架空铺设，横跨大门或道路时，高度不小于611,电线杆间距不大于20m。电源选择及配线：工地用电配线采用TN-S三相五线制，根据用电fit计算结果采用型号为wVV22-3X185+2X95的电缆。应急电源设用：为了保证施工生产的顺利进行，针对可能发生或总用电量供应不足的特殊情况，在总配电室房设发电机3台。13、现场绿化及临时通讯设施渔工现场在施工生产、生活设施布置外，为了体现人性化管理，在施工现场尽可能的设置绿化区，总面积不少于80Om2。项目部（含监理、设计）设程控电话18部,用于对外及内部单位间联络;对讲机50部，在楼内施工时以及高空作业时使用。四、施工总平面管理现场施工总平面管理主要有以下几项内容：I、组织施工管理人员学习、领会、执行施工总平面图的要求，并认真向施工人员交底。2、根据现场实际情况，对已经批准并实施的施工总平面图，必须严格执行，认真落实。3、检查和督促各施工班组按施工总平面实施，并负资核实夏查。4、检杳现场临时排水、排污系统，保证道路、排水畅通，5、工程技术部门负责绘制施工总平面图，并按施工进度对施工组织设计中有分阶段现场平面布置科的工程及时调整施工总平面图，一般工程项目施工总平面图，一经确定，不得擅自调整和改变布局。施工总平而布置图
