小横路安置房标识牌安装规格及位置.docx

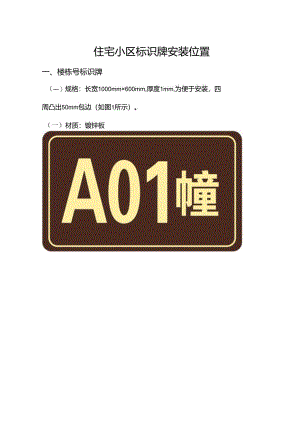

住宅小区标识牌安装位置一、楼栋号标识牌（）规格：长宽1000mm×600mm,厚度1mm,为便于安装，四周凸出50mm包边（如图1所示）。（一）材质：镀锌板1000*600mm（三）安装位置:楼号标识牌的安装位于住宅楼山墙东西侧，且靠近单元门一侧。单元门位于南侧的楼体（如BTB-2#、B-3#楼），高度方向：标识牌底部固定于四层腰线以上一格分隔条下边；水平位置：标识牌左侧固定于阳台侧面小窗窗边往北一格的分隔条左边（如下图2所示）。（图2）单元门位于北侧的楼体（如B-6#楼），高度方向：标识牌底部固定于四层腰线以上一格分隔条下边缘；水平位置：标识牌右侧固定于墙角往南两格的分隔条左边缘（如下图3所示）。（图3）二、单元门牌号（）规格：长宽600mm×350mmX400mm×250mm,（如下图4所示）。（一）材质：亚克力（图4）（三）安装位置:单元门位于北侧的楼体，标识牌尺寸为60OmmX350mm,水平方向为门厅栏板居中位置，高度方向为栏板线条之间居中位置（如图5所示）。（图5）单元门位于南侧的楼体，标识牌尺寸为40OmmX250mm,水平方向:居中于单元门宽度尺寸；高度方向：标志牌下部紧贴空调板下边。（图6）三、楼层号标识牌（一）规格：直径300mm,字号同图示比例（如图7所示）。（二）数量：每个单元每层设置3个，楼梯间2个，电梯前室1个。（三）材质：红色自喷漆（图7）（四）安装位置：楼梯间的标志牌，水平方向：居中于楼梯间宽度尺寸；高度方向:从板面以下30Omm与圆形上部外边相切（如图8所示）。（图8）电梯前室的标志牌，水平方向：居中于电梯前室墙面宽度尺寸；高度方向：从板面以下30Omm与圆形上部外边相切（如图9所示）。（图9）四、分户门牌号标志牌(-规格：字体为黑体加粗，字体高度为50mm。（二）材质：银白色自喷漆（三）位置：开启扇上方，左右居中，高度为分格造型线条上方30mm,分户门造型不一的可根据实际情况与业主代表沟通（如图10所示）。（图10）（单元号及户号参见附件：小横路安置房小横路安置房单元号楼号分布图，并严格参照执行）
