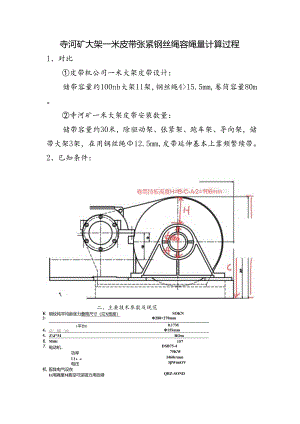

寺河矿大架一米皮带张紧钢丝绳容绳量计算过程1、对比皮带机公司一米大架皮带设计：储带容量约100nb大架11架，钢丝绳4>15.5mm,卷筒容量80m。寺河矿一米大架皮带安装数量：储带容量约30米，除驱动架、张紧架、跑车架、导向架，储带大架3架，在用钢丝绳12.5mm,皮带延伸基本上靠频繁续带。2、巳知条件：卷筒挡板高度H=B-C-A2=106mm二、主要技术参数及规范K2明纹纯平均龄张力叠筒尺寸（沱X宽度）SOKN280×270mm（平均）0.17M4,总”娜“怜15Smm5.Jf*MROm6.Miitt1577.电动机，DSB75-4功率75KWHttI46rmn电压3W66OV机配隹电气设在Ir用隔厘M真空可逆磁力用动港QBZ-SOND矿用隔爆P挖航技川BZA1.-5O6-3外型尺寸长X竟XR>I45O×5I2×5I510*«（包括电机）622kg卷筒宽度=27OnmI卷简直径=28Omm卷筒挡板高度=Io6mm钢丝绳直径=18.5mm3、计算过程：卷筒可以缠绕的层数：缠绕层数二卷筒外径到卷筒挡板高度差/钢丝绳直径N=H绳=106/18.5=5.729（层）容绳量计算由于是多层缠绕，不同于一层的钢丝绳长度是不一样的,每叠加一层，其计算的直径比上一层要增加I倍钢丝绳直径。由最里面一层计算（卷筒直径28OnUn,卷筒宽度27Omm）第一层：宽度容绳=卷筒宽度/钢丝绳直径n=W=270÷18.5=14.594（圈）那么第一层的容绳量为：1.1.=Ji*（卷筒直径+1层*钢丝绳直径）*n=（280+18.5）×3.142×14.594=13687mm=13.687m依次类推第二层：（280+18.5+18.5）X3.142X14.594=14.535m第三层：(280+18.5+18.5+18.5)×3.142×14.594=15.384Jn笫四层：(280+18.5+18.5+18.5+18.5)×3.142×14.594=16.233m第五层：(280+18.5+18.5+18.5+18.5+18.5)×3.142×14.594=17.081m第六层只能卷0.729层，不做计算.容绳,量1.=13.687+14.535+15.384+16.233+17.081=76.921m4、结论目前在用的一米皮带张紧绞车卷筒卷18.5钢丝绳可卷76.921米，可满足井下使用需求。
