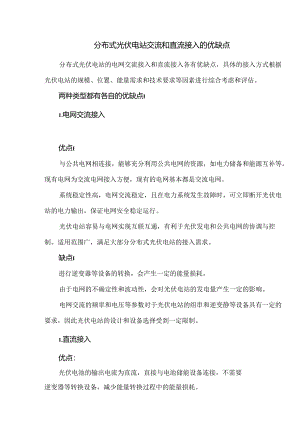

分布式光伏电站交流和直流接入的优缺点.docx

分布式光伏电站交流和直流接入的优缺点分布式光伏电站的电网交流接入和直流接入各有优缺点，具体的接入方式根据光伏电站的规模、位置、能量需求和技术要求等因素进行综合考虑和评估。两种类型都有各自的优缺点I1.电网交流接入优点I与公共电网相连接，能够充分利用公共电网的资源，如电力储备和能源互补等。现有电网为交流电网接入方便，现有的电网基本都是交流电网。系统稳定性高，电网交流稳定，且在电力系统发生故障时，可立即断开光伏电站的电力输出，保证电网安全稳定运行。光伏电站容易与电网实现互联互通，有利于光伏发电和公共电网的协调与控制。适用范围广，满足大部分分布式光伏电站的接入需求。缺点I进行逆变器等设备的转换，会产生一定的能量损耗。由于电网的不确定性和波动性，会对光伏电站的发电量产生一定的影响。电网交流的频率和电压等参数对于光伏电站的组串和逆变静等设备具有一定的要求，因此光伏电站的设计和设备选择受到一定限制。1.直流接入优点：光伏电池的输出电流为直流，直接与电池储能设备连接，不需要逆变器等转换设备，减少能量转换过程中的能量损耗。光伏电站的输出功率和电压等参数较为稳定，对于电网的干扰较小。可以实现电池储能系统的与光伏发电系统的协调，实现能量的'F衡和优化，提高光伏电站的发电效率。缺点I与电网之间没有宜接的连接，通过逆变器等设备进行转换，如果储能设备不能满足逆变器的要求，影响发电效率和电网稳定性。宜流电网的技术成熟度较低，标准和规范不完善，需要一定的技术成熟度和经验积累，同时投入较高的研发成本和建设费用。分布式光伏电站交流和直流接入设备序号设备名称功能描述9A各注1光伏组件用于转换太阳能光能电能根据电站规模确定2逆变器将光伏组件产生的直潦电转换为交流电根据电站规模确定3直流配电系统用于将光伏组件产生的直潦电输送到逆变器根据电站规模确定4交流配电系统用于将逆变冷产生的交流电接入电网根据电站规模确定5电网连接设备用于连接分布式光伏电站与电网，包括断路器、接触器等根据电站规模确定6电能计量设备用于对光伏电站产生的电能进行计吊.1台或多台根据要求和标准确定7电网保护设备用于保护分布式光伏电站和电网安全根据电站规模确定序号设替名称功能描述ft>备注8监控与控制系统用于对光伏电站进行实时监控和远程控制1套9数据采集系统用于采集光伏电站的运行数据和性能指标1套10通信设备用T实现光伏电站与监控中心的数据通信根据耍求和标准确定11电池储能系统用于存储过剩的电能，提高电站自用比例根据要求和标准确定12辅助设备包括散热设备、接地设备等根据电站规模确定
