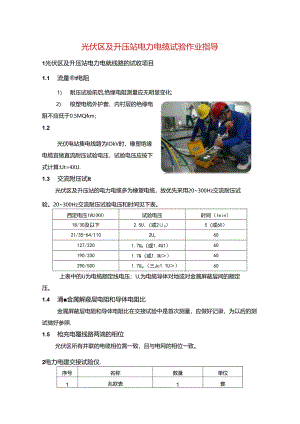

光伏区及升压站电力电缆试验作业指导.docx

光伏区及升压站电力电缆试验作业指导1光伏区及升压站电力电就线路的试收项目1.1 流量®t电阻1) 耐压试验前后,绝缘电阻测量应无明显变化;2) 梭塑电缆外护套、内村层的绝缘电阻不应低于0.5MQkm；1.2光伏电站集电线路为IOkV时，橡塑绝缘电缆宜做直流耐压试验电压，试验电压应按下式计算:Ut=4XU.1.3 交流附压试It光伏区及升压站的电力电缆多为橡塑电缆，故优先采用20300Hz交流耐压试验。20300Hz交流耐压试验电压和时间见下表。西定电压IVU(KV)试验电压时间（Iein）18/30及以下2.5U,（或20）5（或60）21/35-64/1102Uc60127/2201.7UO（或1.4U1）60190/3301.7&（或1.3U）60290/5001.7UeI（三Jc1.1U）60上表中的U为电缆额定线电压；U,为电缆导体对地或对金属屏蔽层间的额定压。1.4 涌金属解蔽层电阻和导体电阻比金属屏蔽层电阻和导体电阻比在交接试验中是首次测量，应做好记录，为以后的测试做好参照.1.5 枪充电覆线路两端的相位光伏区所有并联的电缆相位需一致，且与电网的相位一致。2电力电建交接试险仪.序号名称数量单位1兆欧表1套2串联谐振成套装置1块3直流电阻测试仪1套3安全风险与控指旋序号安全风险预控措施检查结果1高压电伤人电缆试验时，对侧应做好安全防护措施，派专人监护2试验过程不可控武驶前应将把备对讲机，调好频道，确认无误后开始3高压电伤人电线试脸完毕后应用放电棒充分放电4电力电微的试方法或步事4.1 电力电线的绝事和交流耐压试1)对电缆的主绝缘做交流耐压试验或测量绝缘电阻时,应分别在每一相上进行。对一相进行试验或测量时,其他两相导体'金属屏蔽或金屉套和铠装层一起接地；2) 对额定电压为0.6/1kV的电缆线路应用2500V兆欧表测量导体对地绝缘电阻代替耐压试验.试验时间1min,3) 测量绝缘用兆欧表的额定电压,宜采用如下等级：(1) 0.6/1kV电缆用100OV兆欧表；(2) 0.6/1kV以上电缆用250OV兆欧表；66kV及以上电缆也可用5000V兆欧表；(3) 橡塑电缆外护套、内村层的测量用500V兆欧表。4) 用串联谐振耐压试盼接线如图所示：中联读摄Mg现场技线布WWU中示盒图(单个成彩个中联住用5)不具备上述试骁条件或有特殊规定时.可采用施加正常系统相对地电压24h方法代替交流耐压。4.2 电力电流耐压试”方法：1）试骗时,试验电压可分46阶段均匀升压，每阶段停留1min,并读取泄漏电流值。试验电压升至规定值后维持15min,其间读取Imin和15min时泄漏电流。2） 电缆的泄漏电流具有下列情况之一,电缆绝缘可能有缺陷,应找出缺陷部位,并予以处理：（1） 泄漏电流很不稳定；（2） 泄漏电流随试验电压升高急剧上升；（3） 泄漏电流随试验时间延长有上升现象.4.3 漏金属屏蔽层电阻和导体电阻比.渊在相同温度下的金属屏蔽层和导体的直流电阻.4.4 检查电*路的两相位应一致,并与电网相位相符合.）ZFn）良桢能电*½4h4立麻W4#杷1.TJ5亶流电线及低压交流电箱试项目、要求及方法5.1 测绝缘用兆欧表的定电压,宜采用如下等级：（1） 0.6/1kV电缆用IOQOV兆欧表；（2） 0.6/1kV以上电缆用2500V兆欧表；5.2 测量方法，光伏区直流电缆（一般指汇流箱至逆变器室直流柜）应做绝缘及核相检查,光伏区箱变低压侧至逆变器的交流电缆应做绝缘及核相试验，具体可参照动力电缆的试验方法。
