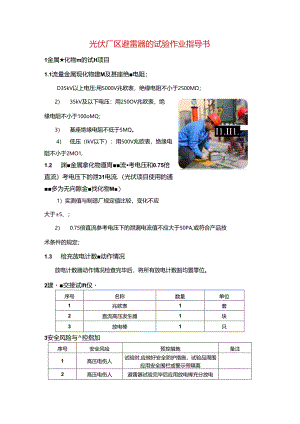

光伏厂区避雷器的试验作业指导书.docx

光伏厂区避雷器的试验作业指导书1金属化物m的试H项目1.1流量金属现化物建M及甚座绝电阻；D35kV以上电压:用5000V兆欧表，绝缘电阻不小于2500M；2） 35kV及以下电压：用250OV兆欧表，绝缘电阻不小于100oMQ；I1.II1.3） 基座绝缘电阻不低于5MQ。4） 低压（IkV以下）：用500V兆欧表，绝缘电阻不小于2MO1,1.2 渊金属拿化物遵胃流考电压和0.75倍直流）考电压下的泄31电流.（光伏项目使用的逋多为无向隙金找化物M）1）实测值与制造厂规定值比较，变化不应大于±5、；2）0.75倍直流参考电压下的泄漏电流值不应大于50PA,或符合产品技术条件的规定；1.3 检充放电计数动作情况放电计数器动作情况检查完毕后，将所有放电计数豁均置零位。2建交接试Ift仪序号名称数量单位1兆欧表1套2直流高压发生器1块3放电棒1只3安全风险与控指加序号安全风哙预控措施备注1高压电伤人试验时,应做好安全防护措施，试验品周围应用安全围栏或警示带隔离2高压电伤人避雷器试验完毕后应用放电棒充分放电4金属筑化锄K试验要求、方法及步4.1逑器绝缘试收：D用兆欧表测量避雷器两极绝缘电阻，1min,记录绝缘电阻值;2) 用接地线对避雷器两极充分放电；4.2 W亶流参号电压和液漏电流试收：1) 将避宙器瓷套表面擦拭干净2) 采用高压直流发生器进行试验，泄漏电流应该在高压侧读袤，测量电流的导线应使用屏蔽线3) 升压，在电流达到IrnA时，读取电压值U1.rnA后，降压至零4) 按下0.75倍U1.mA键，记录泄漏电流的大小5) 降压至零，断开试验电源。待电压表指示为零时，用放电杆对避雷翡放电。6) 试验接线图参照如下：4.3 检查放电计数的动作应可靠.
