8月课件4——大型发变组保护整定计算培训算例.docx

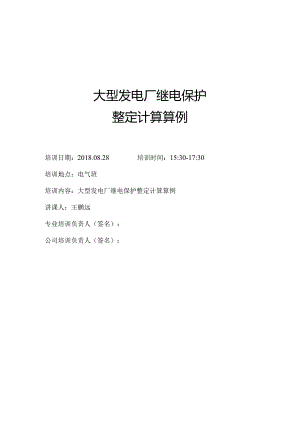

大型发电厂继电保护整定计算算例培训日期：2018.08.28培训时间：15:30-17:30培训地点：电气班培训内容：大型发电厂继电保护整定计算算例讲课人：王鹏远专业培训负责人（签名）：公司培训负责人（签名）：目录概述51、维电保护整定计算的目的和任务52、继电保护整定计算曲的准备工作53、继电保护整定计算的技巧和应注意的几个问遨64、整定计算步骤7第一部分发电机变压器组维电保护第定计算8一、计算说明：8二、设备参数9三、发变组保护整定计算181、发电机差动保护182、发电机负序过流保护（不对称过负荷）203、发电机电压制动过流保妒214、发电机基波定子接地保护235、发电机100$定子接地保护246、发电机失磁保护257,发电机逆功率及程序逆功率保护278、发电机误上电保护299、发电机匝间保护2910.发电机失步保护30IK发电机过激睡保护3312、发电机频率异常保护3413、发电机低阳抗保护3514.发电机过负荷3615、发电机过电压保护3816、发电机PT断找闭锁保护3817 .主变厂变、励俄变差动保护3818 .主变（厂变）通风4219,主变压器高压侧PT断线闭钺保护4220、高厂变复合电压过流4321、曲厂变BRMB）分支等序过流4422、BBA（B）工作分支过流保护4523、励磁变过负荷4724、励感变速断4825、树破变过流4926、其它保护4927、主变（厂变非电量保护5028、发电机非电瘠保护50第二部分、厂用电系统维电保护整定计算52高压电动机521.1. 电动机额定电流521.2. 速断过电流保护521.3. 电动机启动时间531.4. 负序过流保护531.5. 率序电流保护531.1、 6、过超保护541.7、 堵转保护551.8、 电动机的额定启动电流551.9、 电动机允许堵转时间551.10、正序过电流保护551.IK过负荷保护551.12.低电压保护551.13,差动保护552、低压厂变572.1、 高压侧相电流速断572.2、 高兴侧过电流保护582.3、 高压恻过负荷信号592.4、 /压侧零）保护592.5、 低压侧子序过流保护592.6、 变压器差动保护602.7、 高定值差动保护612.8、 变压器非电量保护622.9、 低压侧保护及母联保护623、380V空气开关保护整定计以原则631.1、 电动机（包括包括,空网.空压机，皮带机等电动设备）保护整定原则631.2、 变频及软启动电动机保护整定原则631.3、 MCC（包括保安段等出税保护整定原则641.4、 PC段母联保护整定原则641.5、 照明（包括一般照电箱、试验电源、UPS及充电电源等）保护整定原则641.6、 加热器保护整定原则64声明，本文只作为参考不作为整定计算依据发电厂继电保护整定计算是继电保护工作重要组成部分通常高出母线、主变笔序及以外设备的继电保护整定计算属系统部分：高压现浅以内设备的继电保护整定计算隔电厂部分。两者间有共同之处，都应严格遵御维电保护选择性、快速性、灵敏性、安全可靠性要求的原则，两者间更多的是要相互配合并构成统一的整体，律例主要困绕行发电厂的发电机、主变压零及厂用系统、自动奘置等电气设备元件维电保护（自动装?D的整定计算.1、舞电保护整定计算的目的和任务继电保护的整定计算是渝电保护运行技术的正要组成部分，也是维电保护装置在运行中保证其正确动作的用要环节，由于维电保护整定计算不当,迨成堆电保护拒动或误动而导致电气事故扩大,其后果是非常严重的.有可能造成电气设招的重大损坏,甚至旎引起电力系统瓦解.造成大面枳停电事故.为此在继电保护整定计算的，计缴人员必须十分明确继电保护整定计算的目的和任务：< 1.）通过第定计算，给出一套完整和合理的被佳整定方案和整定值.< 2.）对所用保护装置予以正确的评价.< 3.）通过整定计算，应确定现有保护装梵配也是否合理或现有保护装就是否能满足一次设备的要求，如有不合理或不符合要求时，及时提出保护装汽可行的改进万安案，使保护装置能满足一次设符和系统的安全运行要求，< 4.）为制定继电保护运行规程提供依据.2、维电保护整定计算*的准备工作-）掌握发电厂主电气系«1、厂用系统及所有电气设备情况并建立资科档案< 1.）绘制标有主要电气设备参数和电流互感器TA,电压互感器TV变比和等拨（5P、IOP或TP）的主系统接线图.< 2.）绘制标有主要电气设备参数和TA、TY变比的高、低压厂用系统接线图.< 3.）收集全厂电气设备所有电气参数，按发电机、主变压器、商压厂用变压器、低压厂用变压器、电抗器、高压电动机、低压电动机等电气设需分门别类建立参数表，< 4.）收集全厂电气设备维电保护用TA、TY的型号变比.容世、饱和倍数、准确等级、二次回路的最大负我,建立TkTV参数表.< 5.）掌握发电厂内所有高、低压电动机在生产过程中机械仇带的性质（过负荷可能性、重要性），并分类立表.（一）收集井掌全厂主设备及厂用设备It电保护及有关二次设各技术费科<1.>收集并掌握主设备及厂用设备继电保护配置图，（2.）收集并掌握主设备和厂用设在继电保护原理展开图与操作控制回路展开图、厂用系统程控联锁图等等。（3.）收集并掌握主设备及厂用设备与汽轮机、祸炉、电气保护有关的联馈图.< 1.>收集并掌握主设备及厂用设备继电保护及自动袋置的技术说明书和使用说明书。（三）绘制全厂电，设备等效阻抗图< 1.）计口全厂所有主设备、厂用设备的等效标么阻抗并建我.< 2.）绘制标有么阻抗的等效电跖图,< 3.）绘制并归算至各级母线的电源等琮合阻抗图（图中标有等效纵使阻抗）。< 4.）绘制并计算不对称短路电流用的正、负、零序阻抗及各序综合阻抗图.（三）有关的短踣电源计算发电厂继电保护推定计算中所用的短路电流计算，比系统继电保护整定计算所用短路电流计舞要荷单得多,发电厂维电保护整定计号所用的短路计算，工作城最大和朵父杂的是YND1.1接线变质器两侧发生不对称短路时两例电流和电压的计算.< 1.）YM）I1.接线变压器两则不对称短路时，计算YNDH接线变压器两侧短路电流和电压，井将计算结果列表。< 2.）计算归算至高压厂用母线的琮合阻抗（高压母线三和短路时短路电流和细路容ffi>.< 3.）简碓短路电流计算只须在整定计算过程中用到时计算.（Ii）和有在部门（调度部门、值长的、电气运行）确定各料可能的运行方式< 1.）正常运行方式。< 2.）检修运行方式.< 3.）事故运行方大.< 4.）特殊运行方式，（六）学习有关文件< 1.）学习有关规程制度.< 2.）学习有关反事故措脩及有关的事故通报.< 3.）学习有关的继电保护整定计算导则.< 4.）了解同类型厂的经验教训.< 5.）报据本厂的实际情况.制订不通反燃程制度而又符合具体方针政策的补充技术措脩和整定计算原则.3、电保妒整定计Ir的技巧和应注意的几个何题大型发电机变压器如保护第定计蚱本身并无卜分更杂的计算，然而要K正能得到一份非常合理和性能最佳的整定方案或一份最佳的整定值,却不是一件容易的工作.单凭维电保护的一般知识，套用书本给定的计算公式，就能得到一套完整的继电保护整定依，这样的想法是不现实的，继电保护整定值是正确计算和合理选杵相结合的结果，因而必须做到：< 1.）非常熟知各电气设备（如发电机、变压器、断路器、互感器等等）的性能、参数、结构、特点等.< 2.）熟练掌握电气设备的短路电流计算和各种故障分析.< 3.）熟知一次系统的接战图和一次系统的运行方式，< 4.）熟知保护配置和保护装置的动作为据（工作原理）及该保护功能、作用等，< 5.）尽可能多了解电力系统中历次典型事故的教训（原因、对策、措施等）.然后格以上各方面的知识有机地联系起来，围烧者继电保妒的选择性、速动性、灵敏性、安全可喜性进行全面、系统、综合的考虑，通过反巫计算，反复修正,权衡弊，选择最佳整定值，从而收到保护装置功能的预期效果.所以第电保护盛定计算,不只是一项单纯的计算工作,而实际上是一项更杂的系统工程.4、整定计算步< 1.）完成整定计算前的一切准备工作.< 2.）整定计算顺序.计驾时可先由0.4KV低压厂用电气设备的整定计算开始,然后逐级从低压厂用变压器、高压电动机、高压厂用变压器向电源侧计兑,最后整定计算主设在中发电机变压器殂的保护；也可首先计算主设法中发电机变压器组的保护，然后计算厂用系统的维电保护，最后修正主设备的后备保护整定值，并完善意整定方案。< 3.）每一被保护设备保护奘置整定计以顺序,一般先计算短路故障主保护,依次计算短路故障后备保护、异常运行保护、并在整定计算过程中叨时调整计算,使我渐趋合理.后汨到一份合理完整的整定计豫书，并编制整定方案和整定侑单，< 4.）绘制保护一次定值配置图.< 5.）编制整定方案说明书应包括煽制整定方案的依据（运行方式说明.运行限额、系统运行数据如振荡周期、蚁低运行电压，制造厂提供的依据如发电机，主变压器的过脑磁能力，发电机及主变压器过负荷能力、街态和稳态负序电流承受悭力等等）。整定方案中对选择性、快速性及灵敏度等方面有特殊之处，应作明确的说明：祭定方案中存在的问题及解决问题的措施应单独说明.特殊运行方式和运行方式有关定值的更改也应单独说明.< 6->整定的维电保护应作评价说明.< 7.）整定方案和整定慎执行前的审批手续：最后的整定计算方案，先组织有关的技术人员讨论，再经主管领导审核、批准后才能生效执行，如在执行过程和调试时发现有何题时，整定计算人员和调试人员应及时商量:并修正,对修正部分应补办审核、批准手续.第一部分发电机变压器组缝电保护整定计算一、计算说明：广东珠海发电厂一期工程3、4号发电机组是上海电机厂制造的600MW发电机组，500kV升压变电站和：申50OkV开关一个半开关接线）.采用单元接线羟50OkY规路直接接入系统,二台机组公用二6后备变电源引自22OkY升压站.发变组保护选用美国GE公司生产的UR系列继电器,由武汉国测容车通用电气有限公司组屏.备变保护选用美国CE公司生产的UR系列第电器，由武汉国测容丰通用电气有限公司组屏.根据反描要求发变组及启备变保护采用了双配置方式.本计算书是按照广东珠海发电厂的委托和要求端写的.本计算书中，公大运行方式选择为；220kV系统最大且二台发电抗运行：推小运行方式选择为：备变仅由22OkV系统供电且220kV系统最小.500KY系统一台机运行另一台机退出运行且系统最小.本计算书的整定依据主要有以下几个方面: 大型发电机变压潜维电保护整定计算导则（计算书中简称导则） 保妒装置厂家说明书（珠海金湾电厂提供） 主设需参数（珠海金湾电厂提供） 电气设计图纸（珠海金湾电厂提供） 系统淙介阻抗（珠海金湾电厂提供） 电力工程设H手册（西北电力设计院主编） 3110KY电网继电保护袋过运行规程D1./T581-95 三相交流系统短路电流计算GB/'T155>11-1995 继电保护和安全自动奘置技术规程GB1428593 220-5WKV电网继电保护装置运行整定规程DI./T559-SM 火力发电厂厂用电设计技术规定D1.Z
